IRF520场效应管电子元器件三维建模

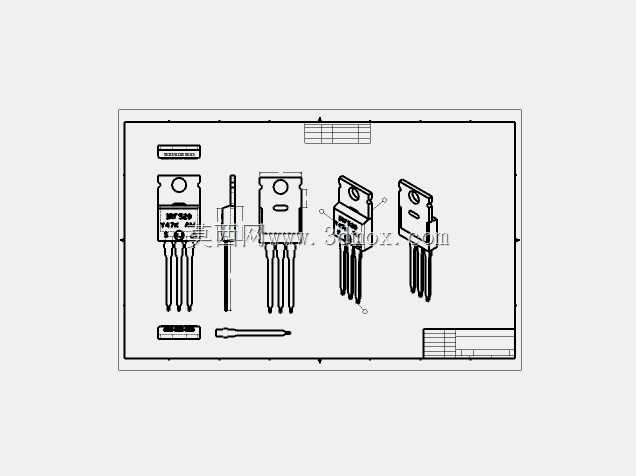

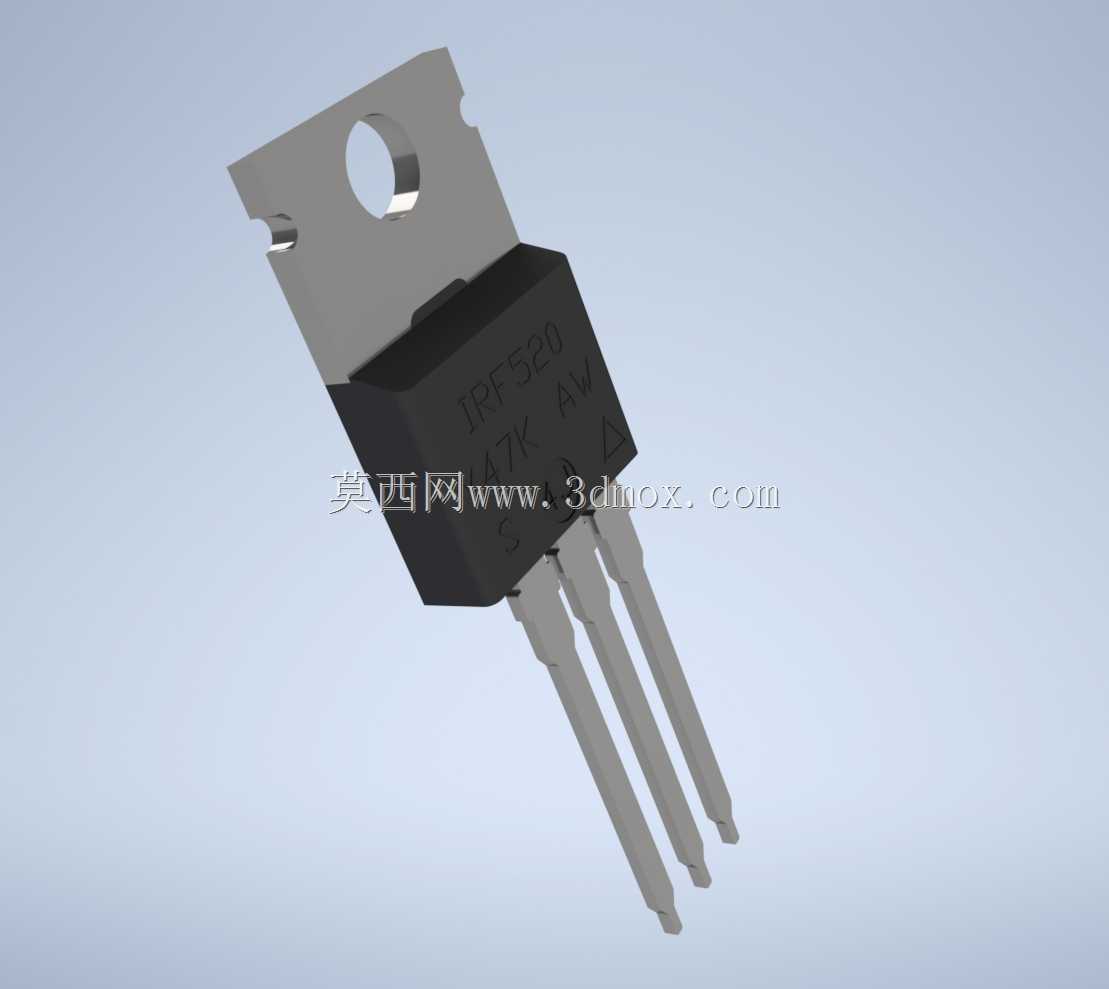

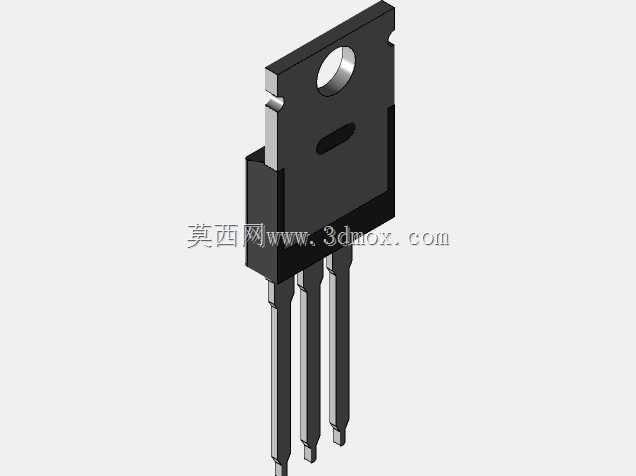

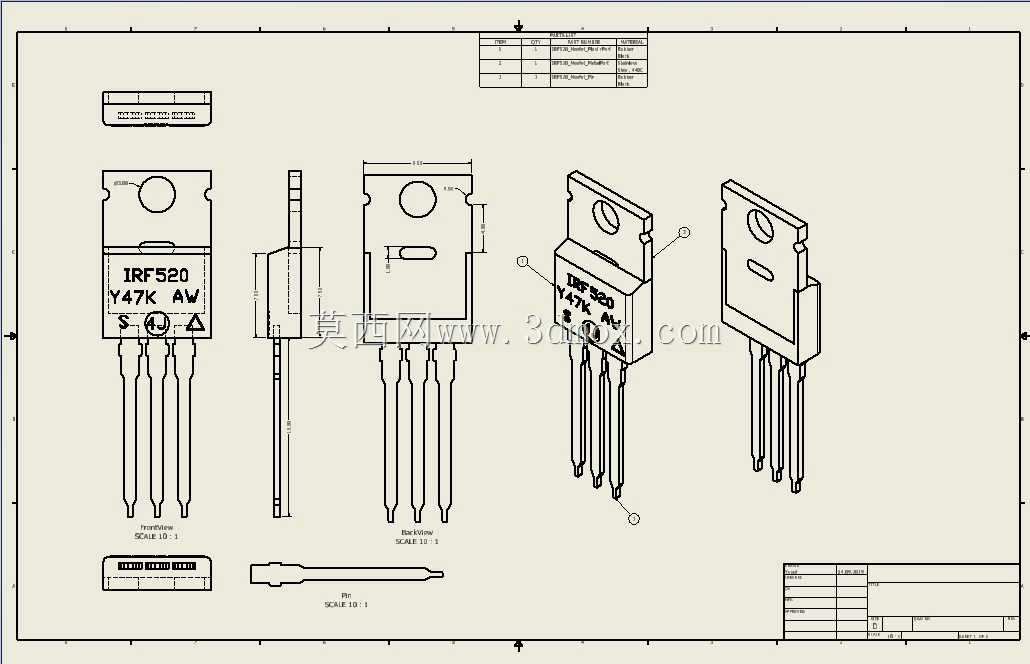

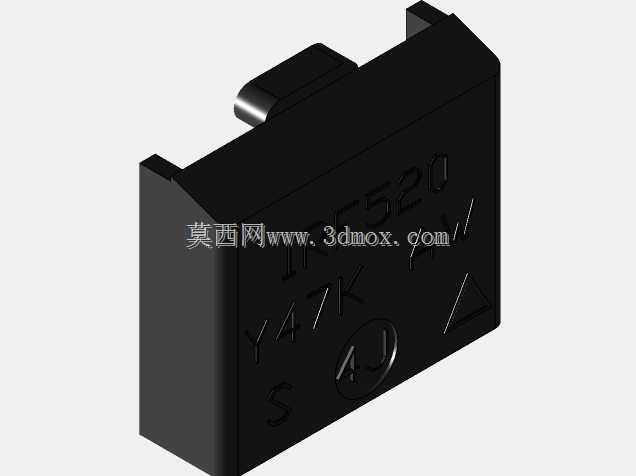

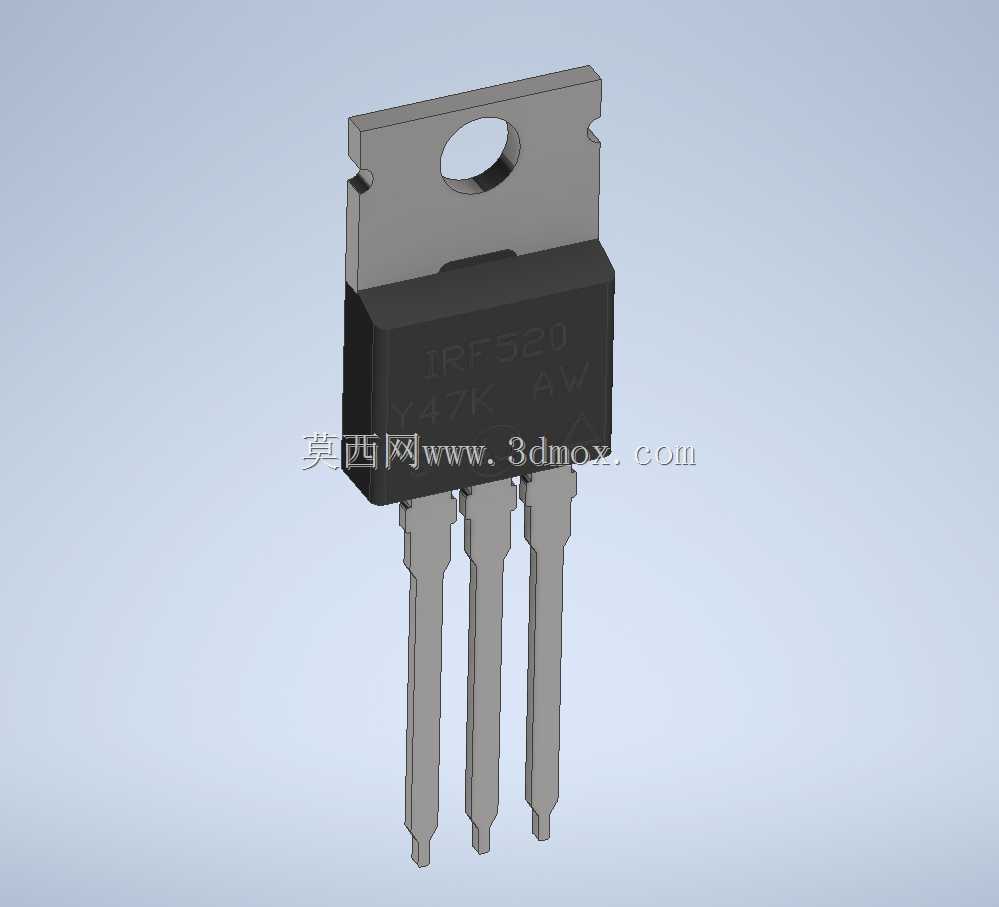

在电力电子控制、小功率驱动类电路的结构布局设计中，直插式功率场效应管是板级装配里极为常见的半导体器件，本次建模的IRF520型N沟道MOSFET，主要面向低压小功率开关场景，可承担直流负载通断、小信号放大、电机驱动前级等电路功能，在学生电子实训项目、小型工控控制板、DIY电源装置里的应用频次极高。做这类分立元件的三维建模，核心要服务于PCB板级装配的干涉检查、结构件开孔匹配、整机布线空间预留，不能只做外观示意，必须把实际安装的边界尺寸做准。从设计思路上，首先还原TO-220封装的典型结构：上部的金属散热固定片是建模的基准特征，片上的定位安装孔孔径、孔位到塑封本体的距离、金属片的厚度都要匹配实际器件的公差范围，因为这个部分既要和散热片贴合完成热传导，又要通过螺丝完成器件在PCB或者散热支架上的固定，尺寸偏差会直接导致装配时螺丝无法对位、散热片贴合间隙过大影响散热效率。中间的黑色环氧塑封本体，要还原表面的标识区域位置，本体的拔模斜度、边角的圆弧过渡都要和真实器件一致，避免在做整机装配仿真时，和周边的电容、电阻等相邻元件出现虚假干涉报错。下部的三根直插引脚，要准确还原引脚的中心间距、引脚直径、引脚伸出长度以及引脚的轻微折弯弧度，这部分尺寸直接对应PCB上的焊盘开孔位置，如果引脚间距偏差超过0.2mm，就会出现在实际插件装配时引脚无法顺利插入焊盘的问题。建模过程中还要考虑器件的实际安装姿态：当器件垂直插装在PCB上时，金属散热片的朝向、引脚伸出PCB背面的焊锡高度预留、器件本体距离PCB板面的高度，都要符合常规波峰焊的工艺要求，不能让本体贴死板面导致焊接时助焊剂残留无法排出。另外，这类功率器件在实际使用中往往需要额外加装小型散热片，建模时特意在金属散热片的周边预留了标准散热片的装配空间，确保结构工程师在做整机布局时，可以直接调用该模型完成散热片的匹配选型，不需要反复核对器件的外形边界。不同于定制化的结构零件，这类通用分立半导体的建模不需要做参数化的复杂特征，重点是把装配相关的关键尺寸控制在行业通用公差范围内，保证调用模型完成结构设计后，实际生产装配时不需要额外调整孔位或者空间，真正让三维模型服务于生产端的实际需求，而不是单纯的外观展示。
