航空用圆形指针式空速表结构设计

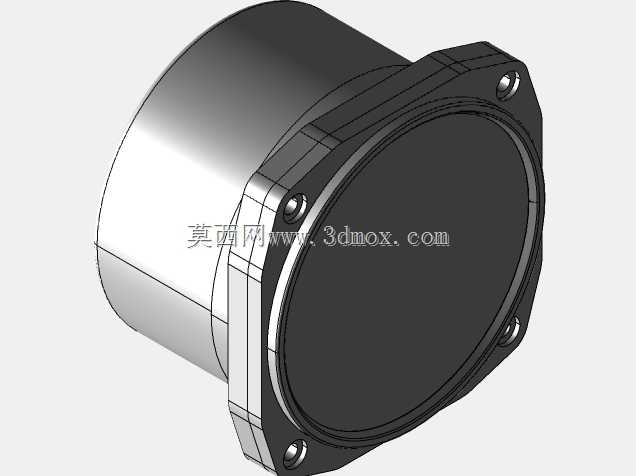

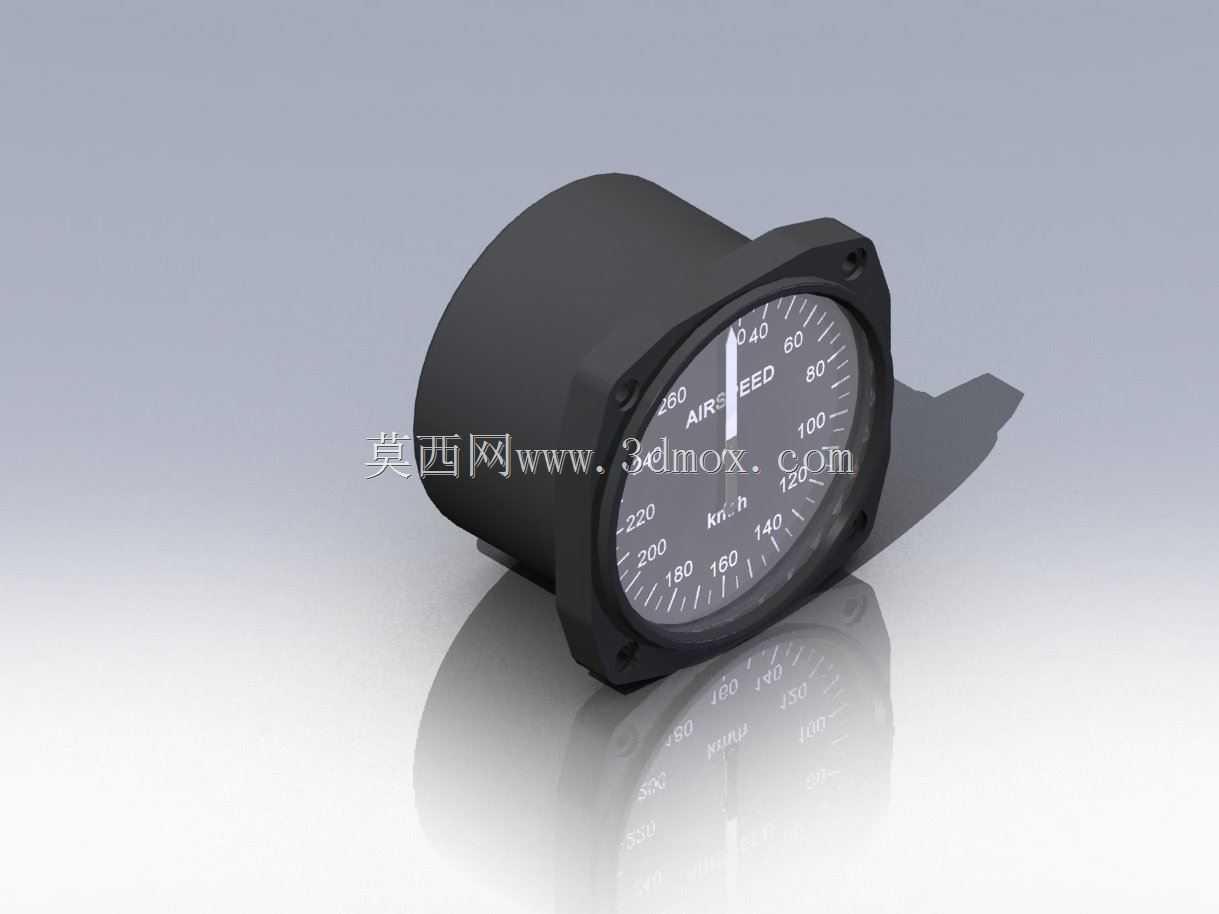

这款空速表是通用航空飞行器驾驶舱内的核心飞行参数指示部件，主要用于小型固定翼飞机、轻型运动类航空器的飞行状态监测场景，能够直接向飞行员反馈当前飞行器相对于周边空气的运动速度，是飞行员判断飞行状态、调整飞行姿态、保障飞行安全的关键目视参考部件。从实际使用场景来看，这类空速表通常安装在驾驶舱主仪表板的核心观察区域，要求在不同光照条件、飞行姿态下都能让飞行员快速清晰读取数值，因此在结构设计上优先考虑了视读便利性与安装适配性。产品整体采用圆柱形主体加方形安装法兰的经典结构，圆柱形壳体内部用于容纳膜盒、传动齿轮组、指针转轴等核心传感与传动组件，前端的方形法兰带有四个对称布置的安装孔，能够直接适配标准航空仪表安装开孔，安装时仅需从仪表板前方推入对应开孔，通过法兰上的固定孔与仪表板支架锁紧即可完成装配，安装边界完全符合通用航空2.25英寸标准仪表的安装尺寸规范，无需额外定制安装支架，可直接替换同规格的老旧空速表产品。表盘采用高对比度的黑白配色设计，黑色刻度盘搭配白色刻度线与阿拉伯数字标识，刻度范围覆盖0到240节的常用飞行速度区间，同时标注了不同速度区间的参考标识，指针采用宽幅白色设计，转轴位于表盘中心位置，配合内部的机械传动结构，能够将空速管传输来的总压与静压差值转化为对应的指针偏转角度，精准指示当前空速数值。设计过程中充分考虑了机载环境的使用需求，壳体采用高强度硬质材料制作，能够承受飞行过程中的振动、温度变化带来的结构应力，前端表盘覆盖透明防护层，避免飞行过程中灰尘、水汽侵入内部传动结构，同时减少环境光线在表盘上的反光，保证不同飞行角度下的读数清晰度。后部的壳体预留了气压管路接口与安装定位结构，能够快速对接全压、静压管路，减少机载装配的调试工作量，整体结构没有多余的外露凸起部件，既能够保证驾驶舱仪表板的整体整洁度，也避免了飞行过程中突出部件勾挂飞行装备的安全隐患。
