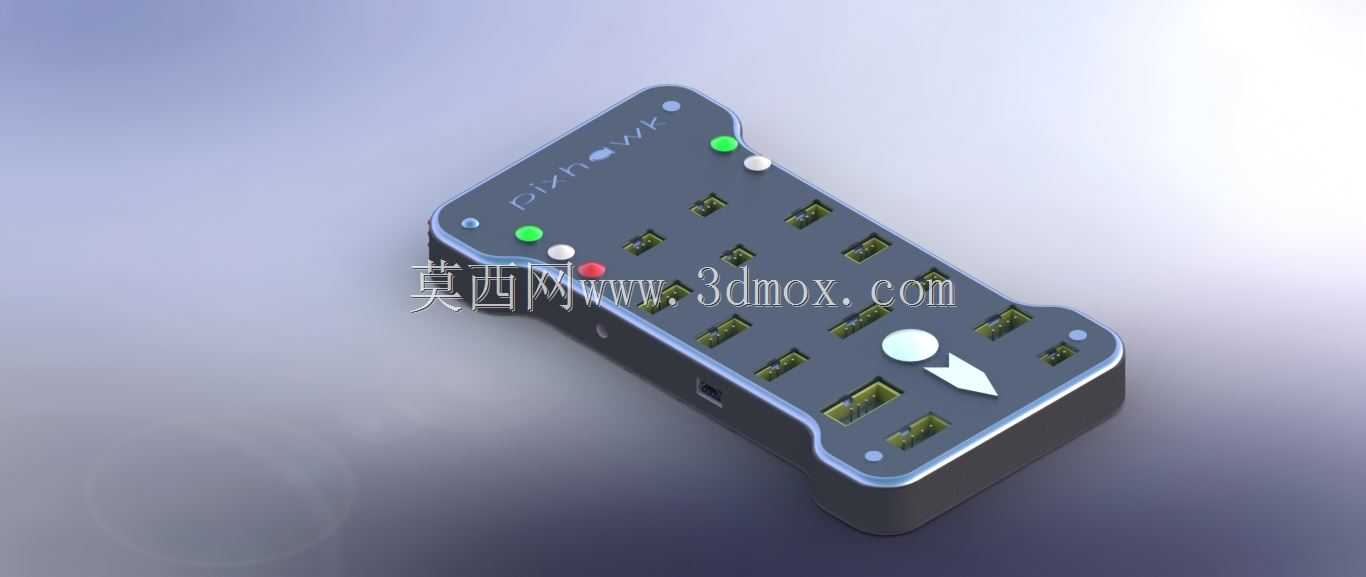

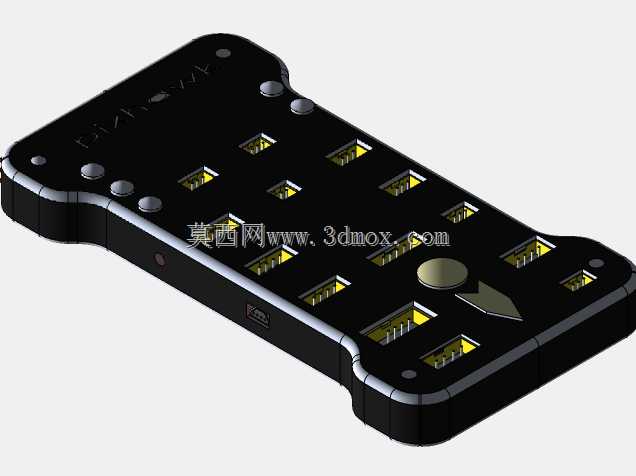

Pixhawk飞控板载结构三维数模

做无人机整机结构集成时，飞控的安装适配是绕不开的环节，这套Pixhawk飞控的数模还原了量产飞控载板的真实结构，能直接用于机架安装位的干涉校验、减震结构匹配、线束排布规划。从实际装机场景来看，多旋翼航拍机、固定翼测绘机、垂直起降作业无人机的航电舱布局，都需要精准的飞控外形数据来预留安装空间，避免装机时出现接插件干涉、减震球安装位错位、IMU模块与周边电磁元件距离不足的问题。数模完整还原了载板的轮廓特征，包括边角的圆弧过渡、边缘的固定孔位分布、板载接插件的凸起高度，还有板上功能按键、状态指示灯的位置，这些细节在做航电舱结构设计时直接决定了装配效率。设计思路上完全遵循实装逻辑：载板采用长条形圆角轮廓，适配多数无人机航电舱的狭长安装空间，固定孔位的孔距匹配主流30.5mm、45mm两种标准减震安装架规格，不需要额外做转接板就能直接固定在减震台之上。板上的多路PWM输出接插件沿长边单侧排布，方便电调、舵机的线束统一走线，减少线束弯折对飞控减震的干扰；主处理器、IMU模块的位置在载板几何中心区域，安装后刚好处于减震台的中心位置，能最大程度降低机架振动对姿态传感器的影响。从安装边界来看，载板整体厚度包含接插件凸起部分控制在合理范围，板上最高的元件是主状态指示灯与复位按键，高度不超过8mm，航电舱预留10mm的垂直净空就能满足安装需求，不会和上层的GPS模块、数传电台产生空间冲突。板载的USB接口、调试接口位于载板短边侧方，装机后不需要拆解航电舱盖就能直接连接调试线，外场作业时的参数调整、固件烧录都更方便。数模里还还原了板载的存储模块、电源管理模块的位置，做散热设计时可以针对性预留通风间隙，避免长时间飞行时板载元件积热导致的姿态解算漂移。对于做无人机定制化改装的从业者来说，这套数模可以直接导入整机装配体，快速完成航电系统的布局校验，不用再手动测绘飞控尺寸，能大幅缩短结构设计的迭代周期，也能避免手动测绘带来的尺寸误差导致的装机返工。
