老虎U7无刷动力电机三维结构设计

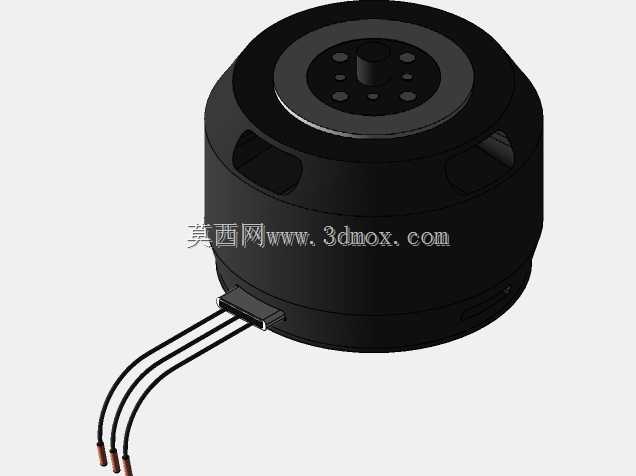

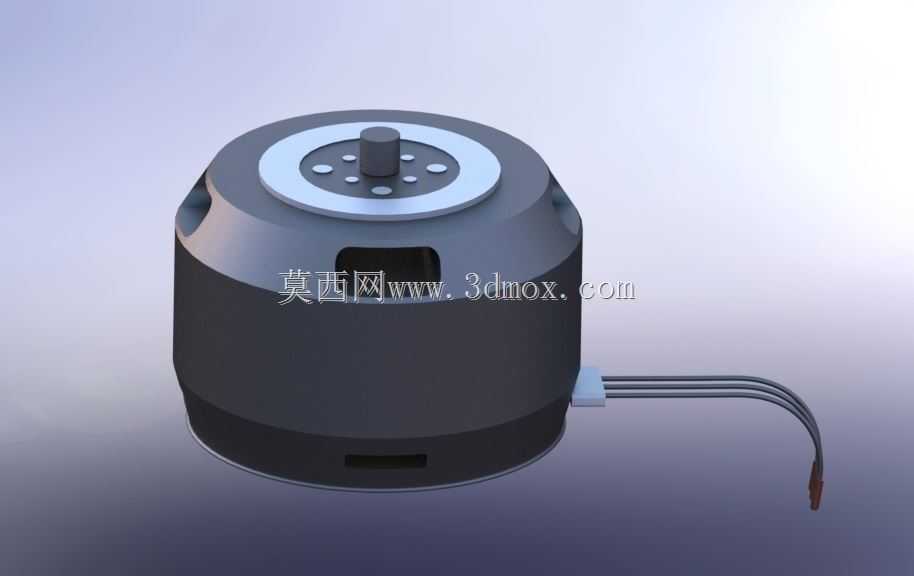

这款无刷动力单元的结构设计，最初是瞄准多旋翼无人机动力段的选型需求展开的，在实际工程应用中，这类外转子无刷动力部件除了适配航拍、植保类无人机的动力输出场景，也可作为小型便携设备、桌面级旋转试验台、轻型电动载具的动力源使用，相比同尺寸的有刷动力单元，它没有碳刷磨损的接触损耗，连续运行的寿命周期更长，运转过程中的电磁干扰水平更低，适合对运行稳定性有要求的小型旋转驱动场景。从结构设计思路来看，整体采用短粗型的外转子布局，将永磁体贴装在旋转外壳的内壁，定子绕组固定在中心基座上，这种布局能在有限的径向尺寸内获得更大的扭矩输出力臂，低速段的扭矩输出特性更优，不需要额外搭配大减速比的齿轮组就能直接驱动负载，减少了传动环节的功率损耗和振动来源。出线端采用侧置直出的三相线布局，线缆从定子基座的侧方凹槽引出，没有采用底部中心出线的结构，这种设计能压缩动力单元的轴向安装尺寸，安装时不需要在安装基座上预留专门的过线孔，适配更多紧凑安装空间的设备布局需求，出线位置做了局部的应力释放凸台，避免设备振动过程中线缆根部反复弯折出现断线故障。转子外壳上对称开设的通风槽，是针对高负载运行时的绕组散热需求设计的，转子旋转时会带动外壳周边的空气形成定向气流，直接带走定子绕组和铁芯工作时产生的热量，不需要额外加装散热风扇就能满足持续大负载运行的散热要求，同时通风槽的对称布局也能平衡转子旋转时的风阻，减少高速运转时的紊流振动。顶部的转子端面上设计了均匀分布的安装孔位，可直接适配螺旋桨、传动轮等负载的安装，孔位的位置度公差在建模时做了严格的约束，保证负载安装后旋转中心与电机转轴的同轴度，避免高速旋转时出现偏心振动。安装边界方面，底部的定子基座设置了环形的安装贴合面，可通过周向均布的螺丝直接固定在设备的安装架上，建模时预留了标准螺丝头的沉孔空间，安装后螺丝头不会突出基座平面，保证安装面完全贴合，减少运行时的连接松动风险；整体径向轮廓做了圆弧过渡处理，没有突出的尖锐棱角，既避免安装过程中划伤操作人员，也能减少设备内部的布线干涉。从功能特性上看，三相绕组的排布采用集中式绕线方案，绕组端部的尺寸更紧凑，铜线的利用率更高，能在相同的电流输入下获得更高的扭矩输出，转子磁钢采用表贴式固定方式，气隙磁场的正弦度更好，运转时的转矩脉动更小，低速运行时不会出现明显的卡顿感，搭配对应的电调设备可实现宽范围的转速调节，既能满足低速大负载的牵引需求，也能适配高速旋转的动力输出场景。建模过程中对各个配合面的公差做了匹配设定，转子与定子之间的气隙尺寸保持均匀，避免运转时出现扫膛故障，转轴与转子外壳、定子基座的配合位置都预留了轴承安装位，可适配标准尺寸的深沟球轴承，保证旋转过程的同轴度和径向承载能力，轴承位的挡肩尺寸也做了对应设计，方便轴承的压装和后期维护拆卸。
