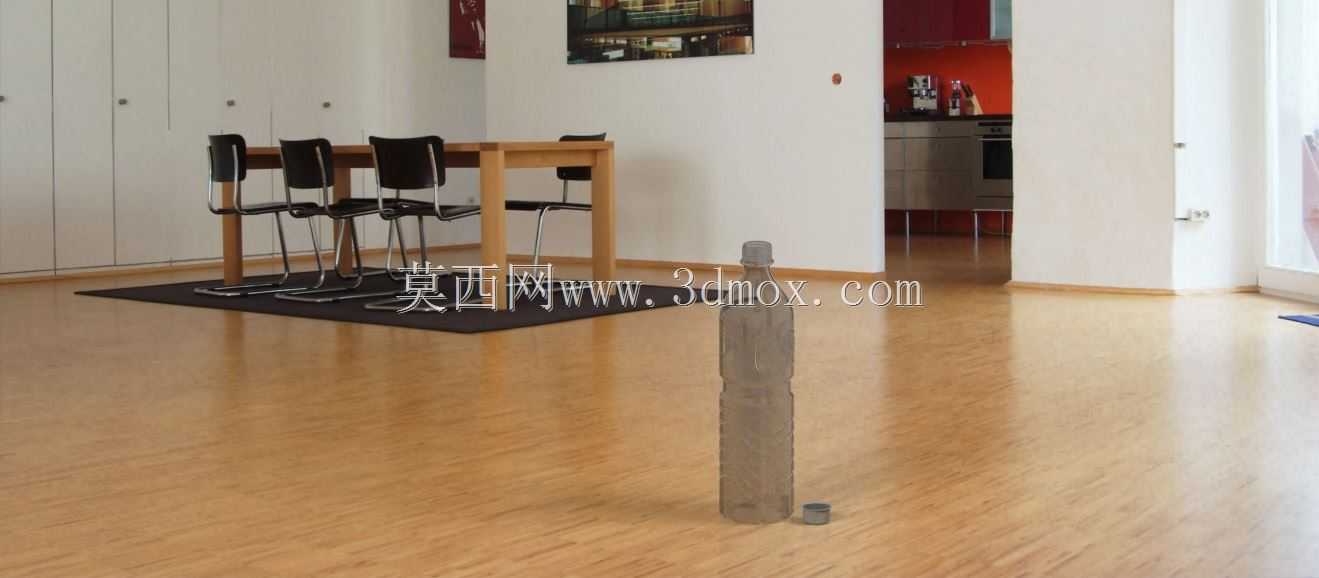

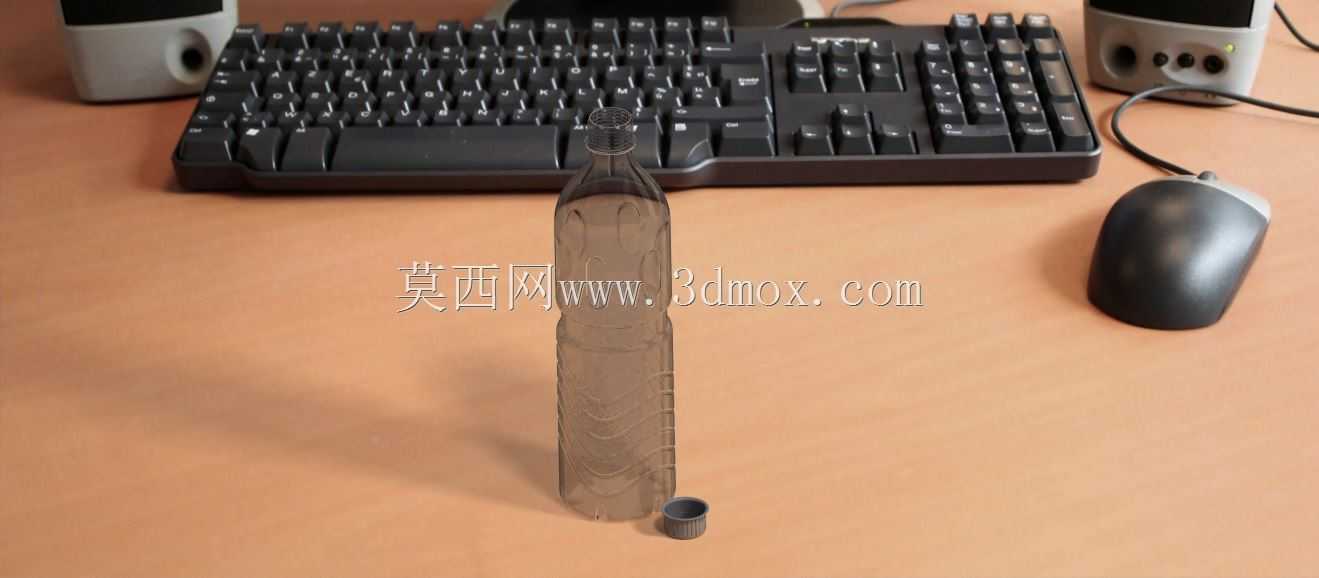

透明塑料饮用水瓶结构建模练习作品

　　日常随处可见的透明塑料饮用水瓶，是薄壁注塑与吹塑成型工艺结合的典型民用产品，在快消品包装领域有着极高的普及度，也是三维建模初学者练习曲面构建、壁厚控制、装配关系的绝佳载体。从实际应用场景来看，这类水瓶主要用于常温饮用水的盛装、存储与便携运输，适配自动灌装生产线的上料、灌装、旋盖、贴标全流程工序，同时要满足日常手持携带、背包侧袋放置、车载杯架适配等多场景使用需求，因此其结构设计需要兼顾成型工艺性、使用便利性与结构强度的平衡。

　　从产品功能特性来看，瓶身主体采用PET透明塑料材质，整体为回转类薄壁结构，壁厚通常控制在0.1mm到0.3mm之间，既保证足够的通透度观察内部液位，又能通过瓶身的环形加强筋结构提升径向抗挤压能力，避免日常握持、堆放过程中出现过度变形。瓶身上部设计有外螺纹结构，与同材质的内螺纹瓶盖配合实现密封，螺纹规格采用通用的饮料瓶口标准，可适配市面上绝大多数常规瓶装水的瓶盖配件，无需单独开模制作密封件，大幅降低量产成本。瓶底设计有内凹的花瓣形或五支点结构，一方面可以提升瓶子竖直放置时的稳定性，避免放置在不平整平面时出现倾倒，另一方面可以抵消吹塑成型过程中瓶底的应力集中，减少灌装后内压变化导致的瓶底鼓胀变形问题。

　　在建模思路层面，这类水瓶的建模不需要复杂的多实体拆分，核心在于回转曲面的构建与细节特征的处理。首先绘制瓶身的半截面轮廓线，通过回转命令生成瓶身的基础曲面，注意轮廓线的曲率连续性，避免曲面出现褶皱、棱角突变，保证吹塑成型时料流的均匀分布。之后在瓶身对应位置绘制环形的凹陷加强筋，这些加强筋的深度通常控制在1mm到2mm之间，既不会过度占用瓶内盛装空间，又能有效提升瓶身的环向刚度，减少空瓶运输过程中的堆叠变形。瓶口螺纹部分采用标准的梯形牙型，建模时需要注意螺纹收尾处的平滑过渡，避免出现尖锐棱角导致成型时出现飞边、应力集中，同时要保证螺纹与瓶盖的配合间隙在0.1mm左右，既保证旋合顺畅，又能实现可靠的密封效果。瓶盖部分单独建模，内部设计有与瓶口贴合的密封塞结构，外表面设计有竖向的防滑条纹，方便使用者徒手旋开瓶盖，不需要借助额外工具。

　　从外形尺寸与安装边界来看，常规550ml容量的这类水瓶整体高度通常在230mm左右，瓶身最大直径在65mm左右，瓶口外径控制在28mm左右，这个尺寸可以适配绝大多数常规背包侧袋、车载杯架、自动售货机的货道尺寸，不需要针对特定场景做尺寸调整。瓶身的重心设计在整体高度的三分之一偏下位置，装满水后竖直放置的稳定角超过15度，日常轻微触碰不会出现倾倒。建模过程中需要注意薄壁特征的抽壳方向，保证瓶身内外壁的壁厚均匀，避免出现局部壁厚过薄导致的成型缺陷，同时要处理好瓶口与瓶身过渡位置的圆角，圆角半径通常在3mm到5mm之间，既保证握持时的手感舒适，又能避免应力集中导致的瓶身开裂。对于初学者而言，通过这个模型的练习，可以熟练掌握回转曲面构建、抽壳特征、螺纹生成、阵列特征等常用建模命令的使用，理解薄壁塑料件的设计要点，为后续更复杂的工业产品建模打下基础。
