民用客机简化版喷气式航空动力装置

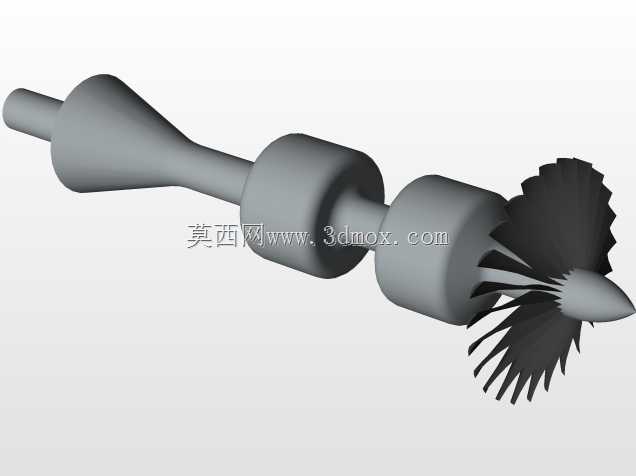

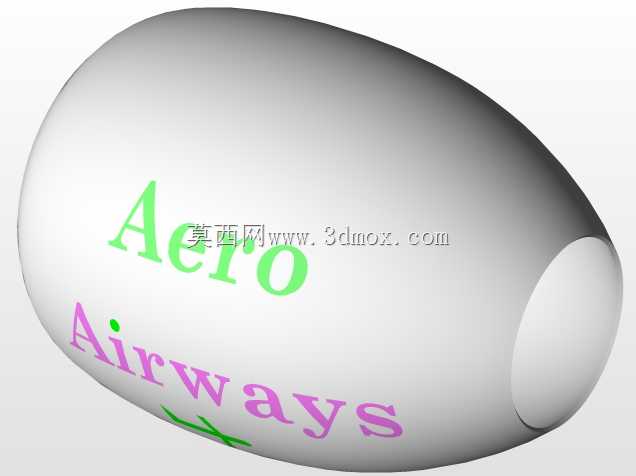

　　在民用航空装备的结构设计与教学演示场景中，简化结构的喷气式航空动力装置模型，是新人结构工程师熟悉航空动力单元布局、理解大涵道比涡扇发动机外部轮廓逻辑的常用参考载体。不同于真机复杂的管路、附件机匣与内部多级压气机涡轮结构，这个简化模型优先还原了短舱外轮廓与前端风扇段的核心视觉特征，外壳曲面采用大曲率顺滑过渡设计，短舱整体呈椭球流线型，前端进气道唇口做了圆弧收边处理，能够直观体现亚音速飞行状态下进气道的气流导入形态，避免气流在唇口位置产生不必要的分离损失。从安装边界来看，这类简化模型的短舱最大直径参考了窄体客机翼下吊装发动机的常规尺寸比例，短舱轴向长度与直径的比值控制在3:1左右，预留了与机翼吊挂连接的接口位置空间，

　　模型中省略了反推装置的复杂作动结构，仅保留短舱外蒙皮的完整曲面，方便设计人员快速调整短舱与机翼的气动间隙，验证翼下吊装时的离地高度是否符合起降阶段的擦地角要求。实际工程应用中，这类简化动力模型常被用于飞机总体布局阶段的方案评审，不需要拆解内部转子结构的场景下，能够快速完成全机气动外形的装配协调，相比带完整内部结构的详细模型，其曲面数量更少，在进行整机气动仿真的前处理阶段，能够大幅减少网格划分的工作量，提升方案迭代的效率。设计思路上，模型外壳的曲面构建采用了多截面放样的建模逻辑，从进气道唇口的圆形截面，逐步过渡到风扇段的等直径圆柱截面，再到尾喷口处的收敛圆形截面，整个外曲面的G2连续性经过调整，避免出现曲面褶皱或者曲率突变的问题，

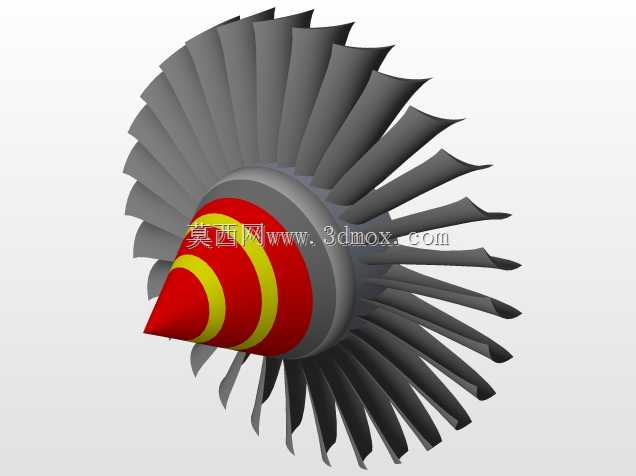

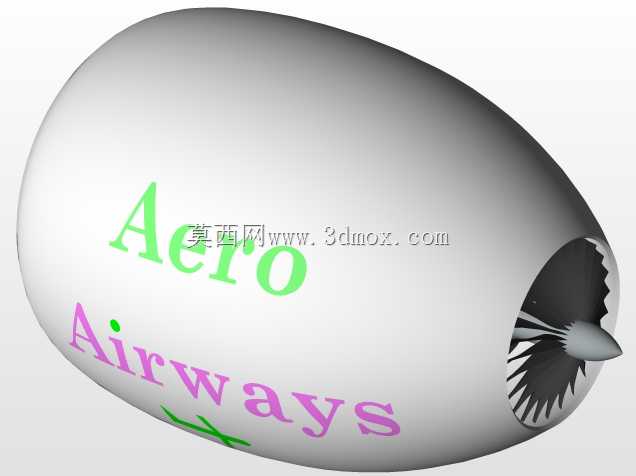

　　外壳表面预留的标识涂装区域，也符合民航运营中发动机短舱外表面的航空公司标识喷涂位置习惯，前端外露的风扇叶片采用简化的等截面直叶片设计，没有还原真实叶片的扭角与叶型弯度，仅用于直观展示进气道前端的风扇段位置，帮助非动力专业的结构设计人员快速识别动力装置的前后安装方向。在航空类职业院校的教学场景中，这类简化模型也常被用于三维建模课程的曲面教学案例，学员可以通过临摹这个短舱曲面，掌握大曲率流线型外壳的建模技巧，理解航空产品对外形气动顺滑度的严苛要求，避免在后续的实际产品设计中出现曲面拼接阶差过大、影响气动性能的问题。从装配逻辑来看，模型的短舱外壳采用整体式结构设计，没有做蒙皮分块的细节，

　　这也对应了总体方案阶段不需要考虑蒙皮铆接接缝的设计需求，设计人员可以在这个基础外形确定之后，再进一步拆分反推蒙皮、风扇罩等细分结构，完成从总体方案到详细设计的逐步迭代。不同于军用小涵道比涡扇发动机的细长外形，这个模型的短舱粗壮饱满，符合大涵道比民用涡扇发动机的外形特征，涵道比的视觉比例参考了当前主流单通道客机的动力配置，进气道直径较大，能够在亚音速巡航阶段获得更高的推进效率，降低燃油消耗，模型尾喷口采用收敛式设计，没有做复杂的锯齿形降噪结构，保留了最基础的喷口轮廓，方便设计人员根据不同的设计需求，后续追加降噪结构或者矢量喷口的改型设计。在进行翼下吊挂安装的匹配设计时，这个模型的重心位置参考了真实发动机的重心布局，设置在短舱轴向靠前1/3的位置，与吊挂的连接点位置也对应真实发动机的安装节布局，能够在进行全机重量配平计算时，提供相对准确的重量分布参考，减少总体方案阶段的配平误差。
