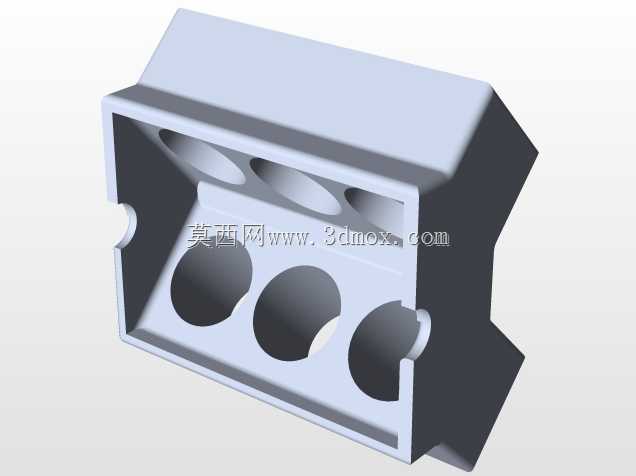

直列三缸汽车发动机缸体结构设计

　　在汽车动力总成的开发流程中，缸体作为整台内燃机的骨架承载部件，所有核心运动副、辅助系统附件都要依托缸体完成定位与装配，其结构合理性直接决定了发动机的运行可靠性、NVH表现与轻量化水平。这款直列三缸结构的缸体，采用整体式龙门结构设计，相比平分式缸体拥有更高的曲轴箱刚度，能够更好地承受三缸机做功时的交变冲击载荷，适配1.0-1.5L排量区间的自然吸气或小排量增压机型，多用于入门级家用乘用车、小型混动车型的动力单元，也可经过适配改造后用于小型工程机械、农用机械的动力输出核心。从结构设计逻辑来看，该缸体的缸筒采用等间距直列排布，相邻缸筒之间预留了足够的冷却液流道空间，能够保证高负荷工况下各缸工作温度均匀，

　　避免出现单缸过热导致的热变形不均问题；缸体上部的平面为缸盖安装结合面，加工时需要保证极高的平面度与粗糙度要求，才能配合气缸垫实现可靠的燃烧室密封，防止燃气、冷却液、润滑油出现窜漏。曲轴箱部分设计有三道主轴承座安装位，对应三缸曲轴的三个主轴颈支撑点，主轴承座采用加厚加强筋结构从缸筒外壁一直延伸至油底壳安装法兰，能够将曲轴做功时的冲击力均匀分散到整个缸体结构上，避免局部应力集中导致的主轴承座开裂问题。缸体侧壁集成了润滑油道与冷却液通道的预留孔位，无需额外布置外置管路即可完成机油从主油道到各主轴颈、连杆轴颈、凸轮轴位置的输送，冷却液则可以通过缸体内部流道完成对缸筒外壁的环绕冷却后进入缸盖，对燃烧室、进排气门座区域进行降温。从安装边界来看，

　　缸体前端面预留了正时系统、水泵、机油泵的安装定位止口与螺栓孔位，后端面设计有飞轮壳、变速器的连接定位结构，两侧分别预留了进排气侧的附件安装支架固定点，能够满足发电机、起动机、空调压缩机、转向助力泵等外围附件的安装需求。油底壳安装法兰位于缸体最下端，采用平面密封结构，配合密封胶即可实现曲轴箱的密封，同时预留了机油液位传感器、机油放油螺塞的安装位置。在建模过程中需要特别注意各安装孔位的位置度公差要求，尤其是主轴承座的同轴度、缸筒的圆柱度、缸盖结合面的平面度，这些形位公差直接决定了后续零部件装配后的运行状态，若公差控制不当，很容易出现曲轴运转卡滞、缸垫密封失效、机油异常消耗等问题。另外缸体的壁厚设计采用了渐变式结构，在受力较大的主轴承座、

　　缸筒周围区域适当增加壁厚，在受力较小的侧壁、非安装区域通过结构优化去除多余材料，在保证整体刚度满足设计要求的前提下尽可能降低缸体自重，实现动力总成的轻量化目标，这对于降低整车整备质量、提升燃油经济性有着重要意义。这类缸体在实际量产时多采用高压铸造铝合金材质，相比传统铸铁缸体能够降低40%左右的自重，同时铝合金的导热性能更优，能够提升发动机的散热效率，缩短暖机时间，降低冷启动阶段的磨损与排放。在结构验证阶段，需要通过有限元分析对缸体进行模态、强度、热变形仿真，模拟发动机最大爆发压力、最高热负荷工况下的应力分布与变形量，对应力集中区域进行结构优化，确保缸体在全生命周期内的结构可靠性。
