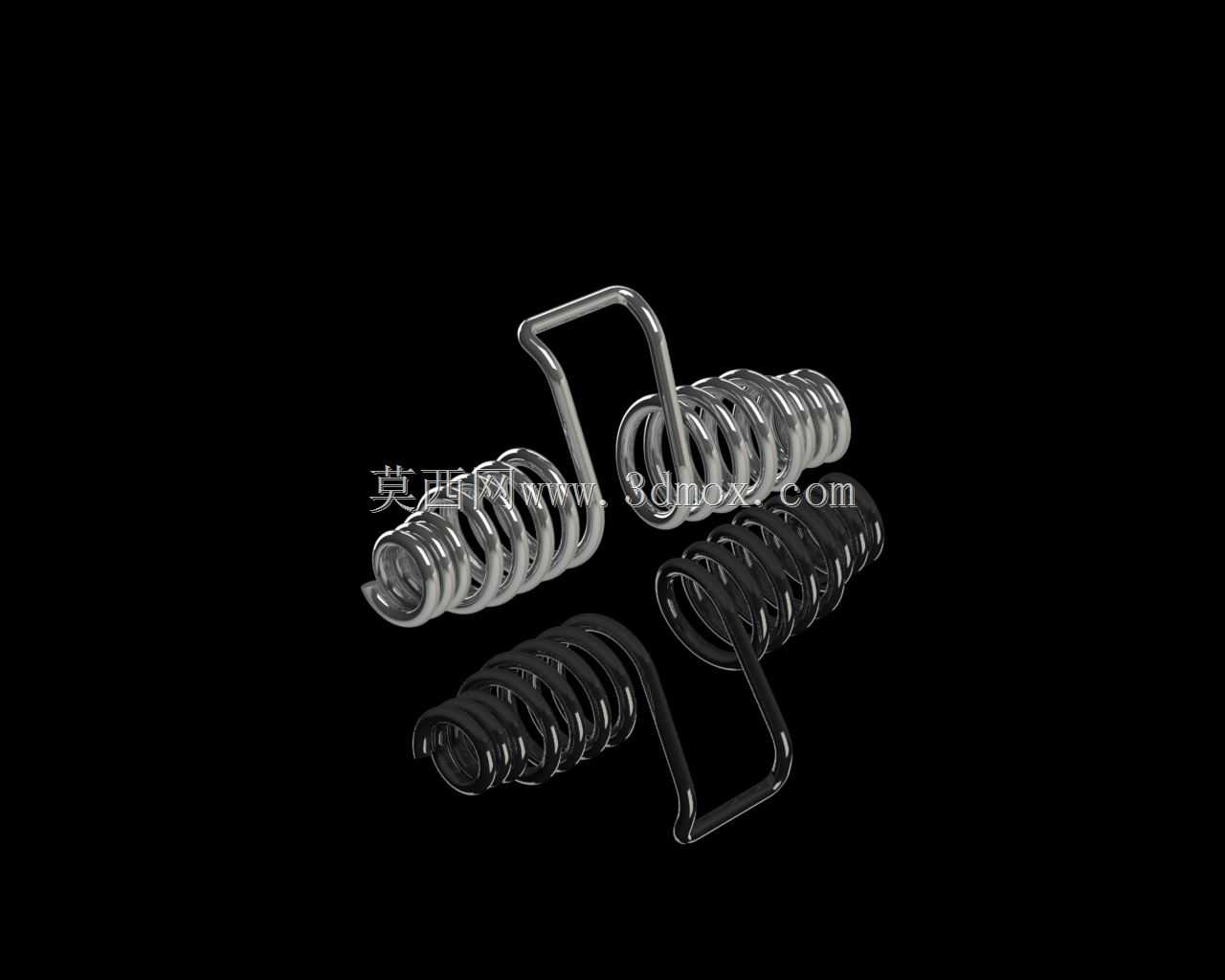

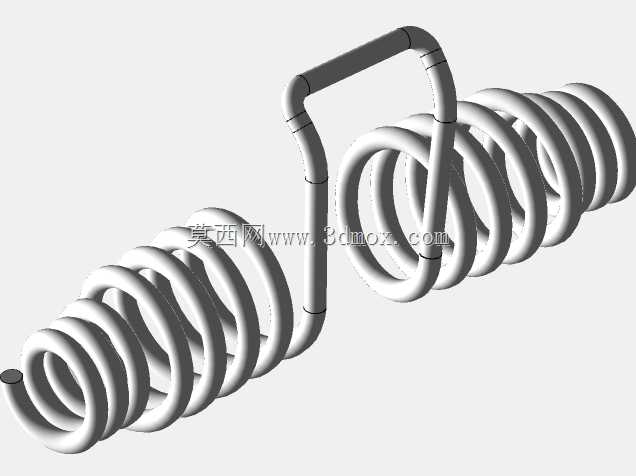

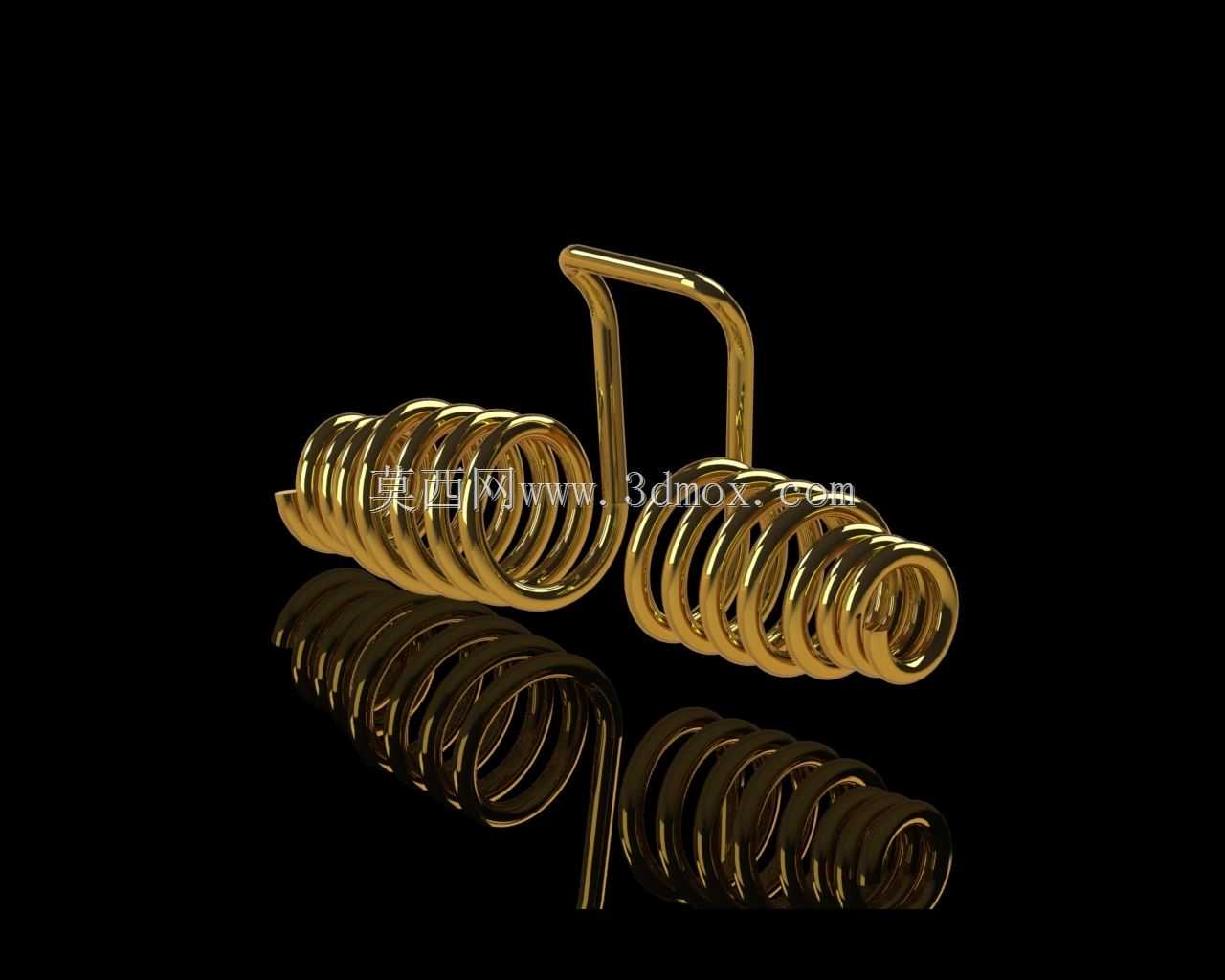

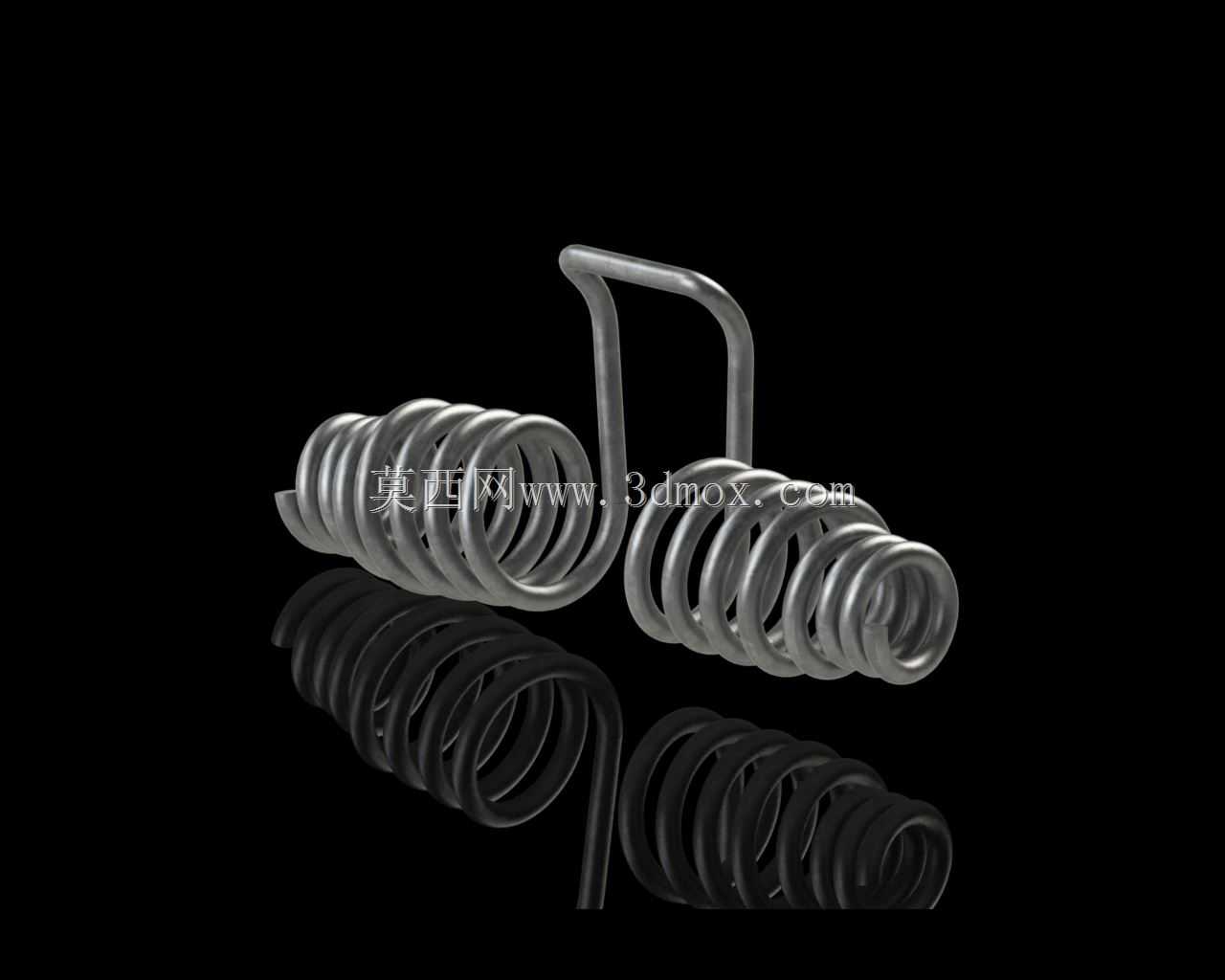

带弯折挂钩的双组变螺距扭转弹簧

这类带一体弯折挂钩的双组变螺距扭转弹簧，常应用在需要双向复位扭矩的机械结构中，比如小型断路器的操作机构、园林工具的扳机复位组件、家具翻盖的阻尼回弹结构里，和普通等螺距弹簧不同，变螺距的圈距设计能让弹簧在扭转行程中实现非线性的扭矩输出，初始行程段圈距较疏，提供较小的复位力避免操作卡滞，后半段圈距加密，扭矩快速上升，能在行程终点提供足够的锁止或复位推力，避免机构过位。设计这类弹簧的时候，首先要确认安装空间的边界尺寸，两组弹簧的同轴度要控制在合理公差内，中间的弯折挂钩是扭矩输入的受力点，弯折处的圆角半径不能小于线径的1.5倍，避免应力集中导致弯折处断裂，弹簧的有效圈数要根据所需的扭转角度计算，每一圈的螺距渐变差值要均匀，避免受力时相邻圈提前接触出现异响或扭矩突变。从安装适配性来看，弹簧两端的支撑圈要做并紧磨平处理，保证安装后端面和安装槽的贴合度，减少工作时的径向窜动，中间挂钩的弯折角度要和配套机构的拨杆行程匹配，确保在整个工作扭转角度范围内，挂钩不会和周边结构发生干涉。实际选型应用时，要注意这类弹簧的工作扭转方向，双组弹簧的旋向相反，能抵消单组弹簧工作时产生的侧向力，让机构受力更平稳，相比单组扭转弹簧，双组结构能在相同安装空间内提供更大的总扭矩，同时降低单根弹簧的应力水平，提升疲劳寿命，适合频繁往复动作的工况。建模过程中要重点还原螺距的渐变过渡，不能直接用等螺距螺旋线拼接，要保证螺旋线的曲率连续，挂钩和弹簧圈的衔接处要做平滑过渡处理，还原实际加工时的弯折成型特征，避免出现尖锐的连接棱角，和实际生产的零件形态保持一致，方便后续做装配干涉检查和受力仿真分析时得到准确的结果。
