快拆式环形抱箍夹紧工装结构设计

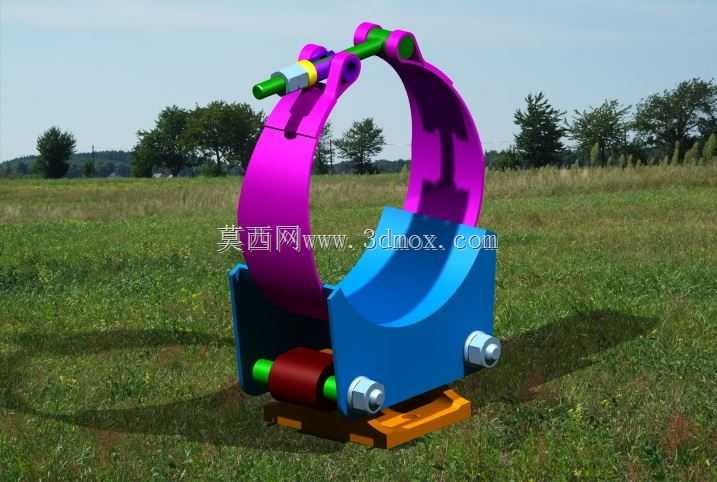

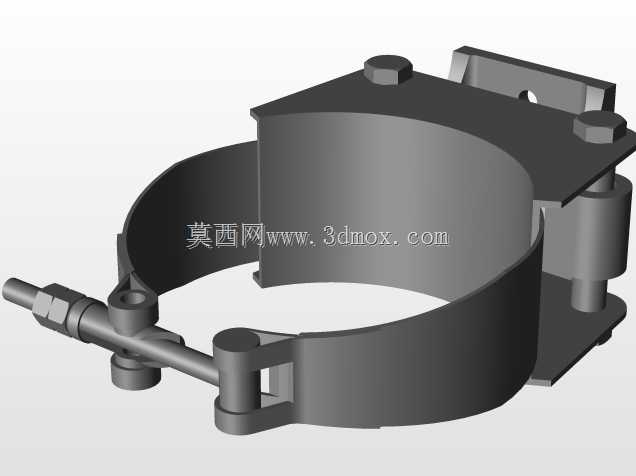

这款环形夹紧结构主要面向管路固定、柱状工件装夹场景设计，常见于液压管路布设、生产线工件临时定位、户外设施杆件紧固等工况，可适配圆柱类构件的环抱式固定需求，避免传统螺栓抱箍拆装效率低、对中偏差大的问题。从结构设计逻辑来看，主体采用上下分体式半环抱合结构，上半环为开口可调的弧形件，通过顶部的销轴连接快拆锁紧组件，下半环集成安装基座，可直接固定在设备机架、安装面或配套支架上，底部设置的横向锁紧轴可配合偏心结构实现抱箍的快速张紧与松开，无需完全拆卸螺栓即可完成工件的装拆作业。结构的受力路径经过优化，抱合时上半环的弧形面与被夹构件外圆完全贴合，锁紧力通过顶部销轴、底部横向轴均匀传递到整个环形接触面，不会出现局部应力集中导致的构件压损或夹持松动问题，基座两侧的螺栓孔预留了足够的安装调节余量，可适配不同孔位的安装基面，安装边界可覆盖常规直径的圆柱杆件，基座底部的定位凸台可嵌入安装面的定位槽内，避免夹持受力时整体结构发生滑移。设计过程中针对不同工况的夹持需求，在半环内壁预留了防滑衬垫的安装槽位，可根据被夹构件的材质选配橡胶、聚氨酯等材质的衬垫，既可以提升夹持摩擦力，也能避免硬质金属接触面划伤工件表面。顶部的快拆扳杆结构做了省力设计，扳动角度控制在人体工程学适配的范围内，操作人员无需额外工具即可单手完成锁紧与松开操作，扳杆末端的限位结构可避免锁紧过位导致的结构卡滞，销轴连接处的间隙经过公差匹配，长期反复使用也不会出现松旷问题。下半环的基座采用加强筋结构设计，在保证整体结构刚度的前提下尽可能降低自重，适配移动设备、轻量化机架的安装需求，所有转动销轴的位置都预留了润滑注油通道，可在长期使用过程中定期加注润滑脂，降低转动副的磨损，延长结构使用寿命。
