多色拼接多关节夹持式机械臂结构设计

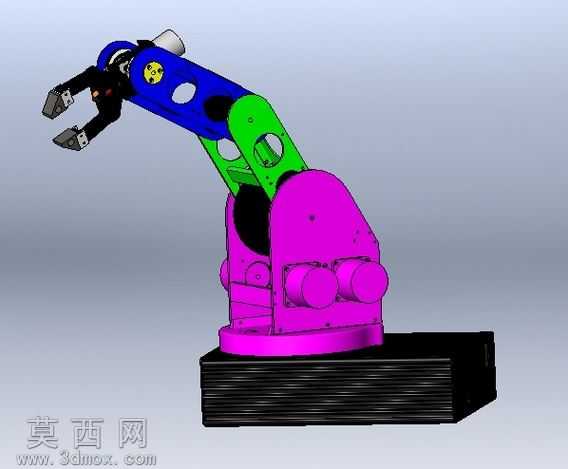

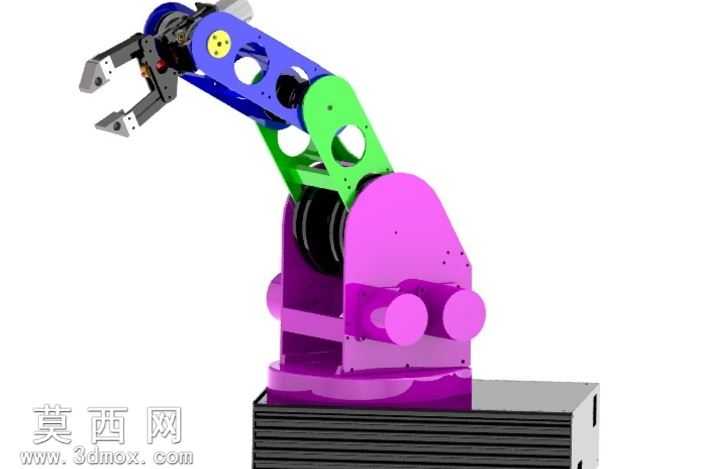

本作品为多关节夹持型机械臂三维设计成果，采用SolidWorks完成全参数化建模，整体结构按照工业级桌面机械臂的功能逻辑进行分层设计，从底部基座到末端夹爪依次实现回转、俯仰、屈伸、末端夹持的多自由度运动能力。建模过程中严格遵循机械装配的公差配合逻辑，各转动关节处预留了标准传动件的安装空间，基座部分采用层叠式箱体结构设计，既可以容纳驱动电机、传动轮组等核心动力部件，也通过加厚的底座结构保证整机运行时的稳定性，避免机械臂伸展作业时出现重心偏移晃动的问题。臂身部分采用多段镂空式结构设计，大臂、小臂构件分别选用不同的色彩材质进行区分渲染，紫色的基座支撑座、绿色的小臂连接段、蓝色的大臂传动段、银灰色的末端夹爪，通过差异化的材质配色清晰展现各部件的装配层级，镂空结构在保证构件结构强度的前提下有效降低了臂身自重，减少关节驱动的负载压力，提升机械臂的动态响应性能。末端执行器采用双指平动夹持结构，夹爪接触面设计有防滑定位槽，可适配不同形状的小型工件夹持需求，关节连接处的传动轮、铰接轴等细节均按照实际机械加工标准建模还原，未出现结构干涉、装配错位的问题。设计过程中充分考虑了机械臂的运动行程合理性，对各关节的转动角度范围做了限位结构设计，避免运动过程中出现构件碰撞的情况，整体模型可直接用于运动仿真验证、教学演示以及小型自动化作业场景的方案参考，各部件的建模精度满足后续工程出图、3D打印打样的使用需求，材质渲染阶段针对不同部件的功能属性匹配了对应的外观质感，金属传动件赋予金属磨砂材质，结构支撑件赋予硬质工程塑料材质，让整体模型的展示效果更贴近真实物理样机的视觉表现，清晰传递出机械臂的结构组成与功能逻辑。
