ICT噪声滤波电源调节模块三维结构

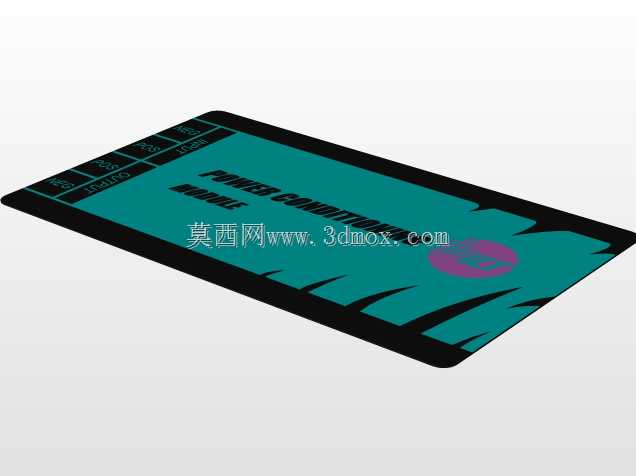

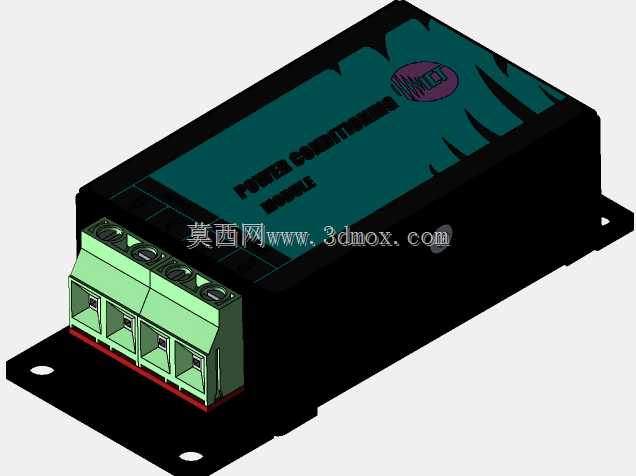

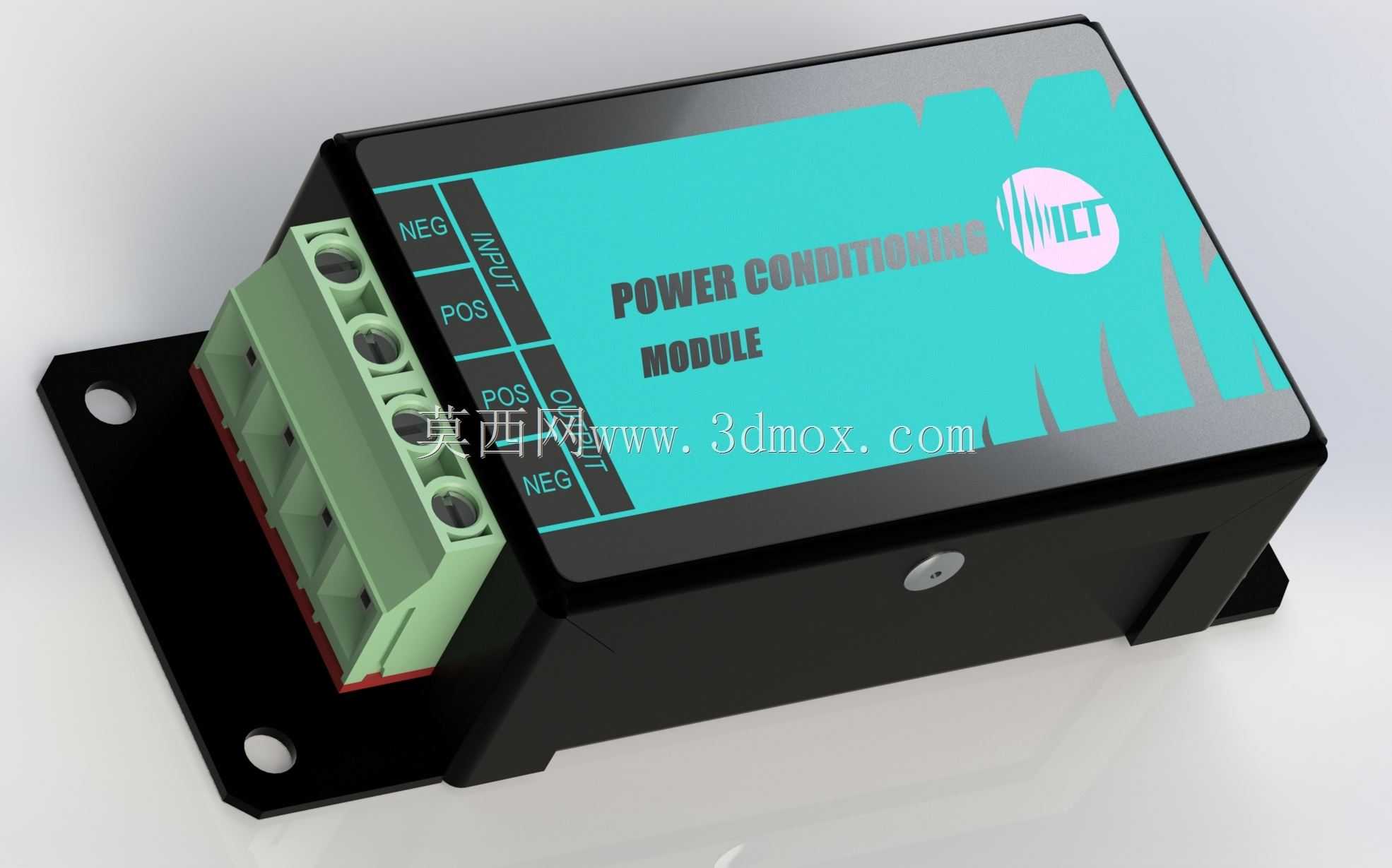

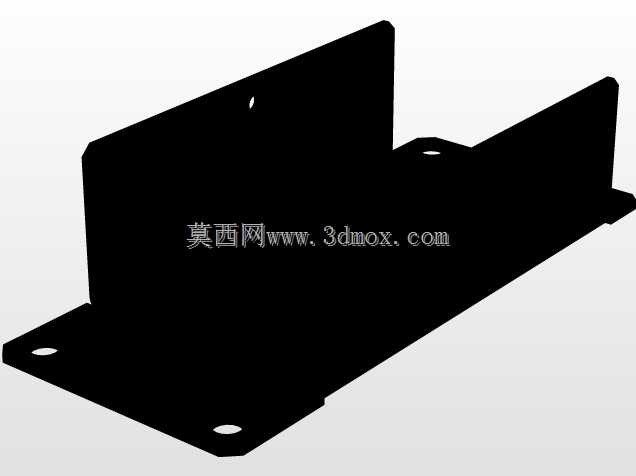

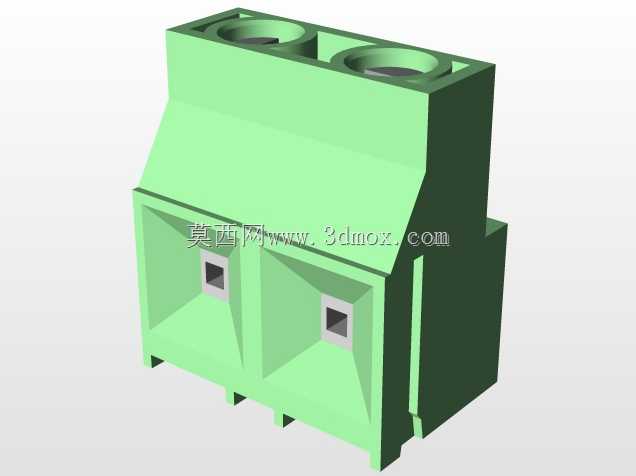

在工业电控系统集成、精密测试设备供电回路搭建的场景里，这类电源调节滤波模块是抑制传导干扰、保障敏感电路供电稳定性的核心器件，不少做精密检测设备、工业通讯网关、小功率伺服驱动回路的结构工程师，在做整机布局时都会预留这类器件的安装位，避免现场电网尖峰、共模差模噪声串入核心控制板导致采样失真、通讯丢包甚至器件误动作。从结构设计来看，这款模块采用带安装耳的一体式金属壳体，壳体做了黑色喷塑处理，既可以实现基础的电磁屏蔽，也能在工业机柜内耐受一定的粉尘、凝露环境，底部的两个安装耳预留了标准安装孔位，既可以直接通过螺丝固定在机柜安装板上，也能适配标准DIN导轨的安装卡扣拓展，安装边界的尺寸公差控制在±0.2mm以内，能直接嵌入常规的低压电器安装槽位，不会和周边的断路器、接线端子排产生结构干涉。模块正面的接线端采用了绿色栅栏式接线端子，端子排上明确标识了输入输出的正负极点位，每个接线位都带独立的压线螺丝，能适配0.5-2.5平方毫米的多股铜芯线，接线端和壳体之间做了绝缘隔层，避免高压接线端和金属壳体接触引发短路风险。正面的标识区采用了耐磨损的丝印工艺，清晰标注了模块的功能属性，即使在机柜内光线不佳的检修场景下，运维人员也能快速识别接线点位，避免接反线导致模块烧毁。建模过程中，所有尺寸均对照实物的卡尺测量值与厂商公开的安装尺寸表还原，接线端子的插拔行程、安装耳的孔位中心距、壳体的倒角弧度都做了1:1复刻，在做整机装配仿真时，可以直接调用这个模型做干涉检查，不需要再反复核对二维图纸的尺寸标注。这类滤波模块在实际使用中，通常会布置在设备电源入口的空开之后，核心控制板的供电前端，建模时预留的周边安全间隙也符合低压电器的安规要求，接线端的走线空间足够容纳常规的线鼻子压接后的线缆弯折半径，不会出现线缆弯折过度导致绝缘层破损的问题。壳体侧面的固定螺丝位也做了精确还原，在做设备的维护性仿真时，可以模拟壳体拆装的操作空间，确认周边器件不会挡住螺丝拆装的工具行程。
