船用探照反射镜白光扫描结构

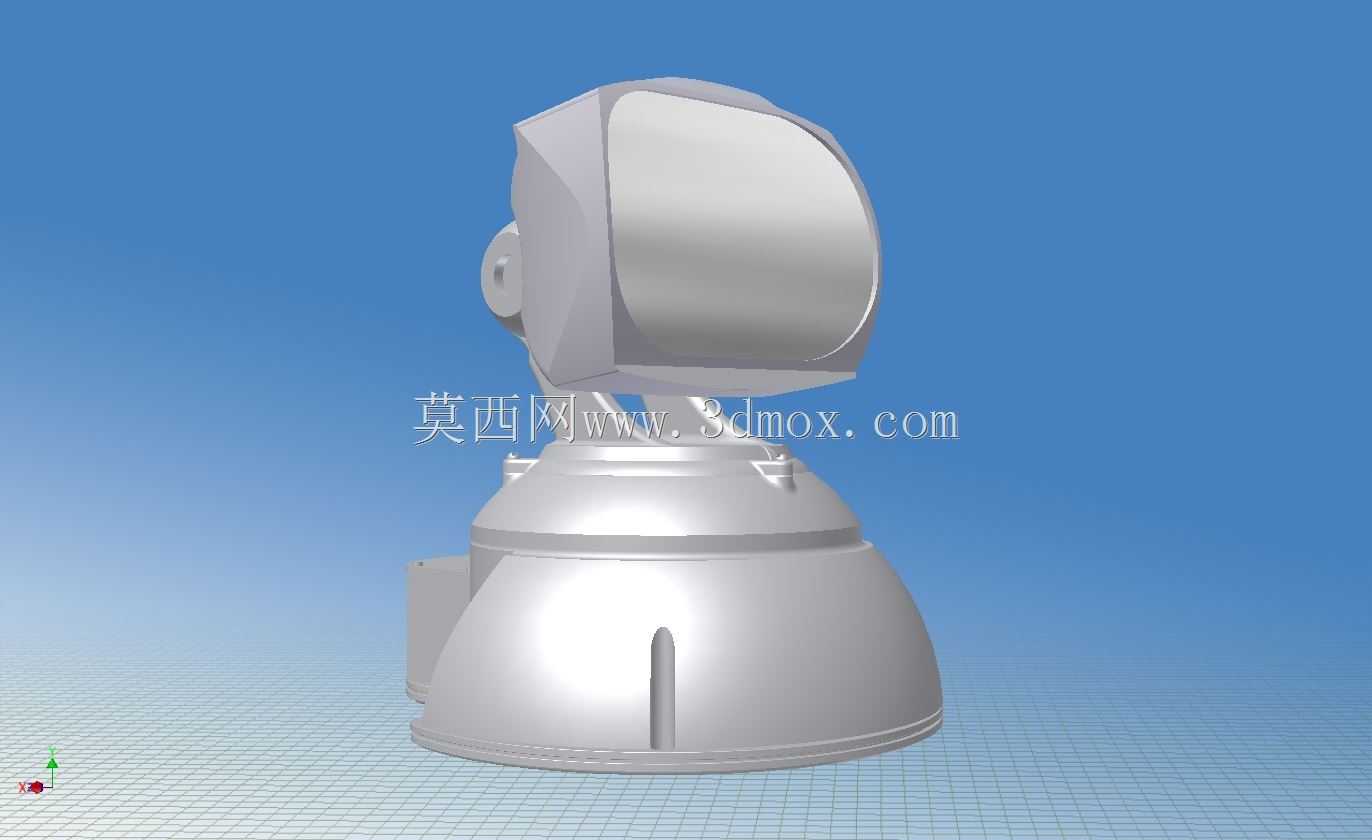

该反射镜结构主要应用于户外强光探照场景，常见于船用夜间航行照明、厂区周界安防巡检、野外作业临时强光投射等工况，核心作用是通过镜面的曲面反射将光源发出的光线汇聚成平行光束，实现远距离的强光照射，满足长距离可视照明需求。从结构设计来看，整体分为上部反射镜腔体与下部安装底座两个核心部分，上部镜腔采用近似方形带圆角的包覆结构，镜面为高精度曲面构型，能够保证光线反射后的准直度，减少漫反射带来的光损，镜腔侧面预留有俯仰调节的铰接结构，可实现垂直方向一定角度的俯仰调整，适配不同照射高度的需求。下部底座为圆台形构型，底部设置有平整的安装法兰面，安装时可通过螺栓直接固定在设备安装平台上，底座内部预留有回转驱动的安装空间，能够支撑上部镜腔实现水平方向360度回转，满足全周向的照射覆盖需求。设计过程中优先考虑了户外使用的结构稳定性，底座采用大直径支撑面设计，降低整体设备的重心，避免在船舶晃动、户外大风工况下出现设备倾覆的问题，镜腔与底座的衔接位置做了圆弧过渡处理，既减少了应力集中，也能降低风阻对设备回转的影响。从安装边界来看，底座安装孔位按照常规探照设备的通用安装尺寸设计，可直接适配现有多数探照灯的安装基座，无需额外做安装面的改造，上部镜腔的外轮廓尺寸控制合理，在保证反射镜面足够采光面积的前提下，尽可能压缩了整体的外形体积，减少设备占用的安装空间。镜腔的外壳壁厚做了均匀化处理，既保证壳体的结构强度，能够抵御户外的轻微磕碰与雨水侵蚀，也控制了整体的重量，降低下部回转驱动的负载，提升回转动作的响应速度。反射镜的安装位置在镜腔内部做了定位卡槽设计，装配时可直接将镜面卡入卡槽完成定位，减少额外的定位工装使用，也方便后期镜面磨损后的更换维护。底座侧面预留有走线槽位，光源的供电线路可通过走线槽引入底座内部，与回转驱动的线路一同排布，避免线路外露在设备外部，减少户外环境下线路老化破损的风险。整体结构没有多余的冗余设计，所有构型都围绕照明功能、调节功能、安装可靠性三个核心需求展开，曲面过渡位置都做了圆角处理，避免加工过程中出现应力集中导致的壳体变形，也能减少装配过程中尖锐边角带来的操作安全隐患。
