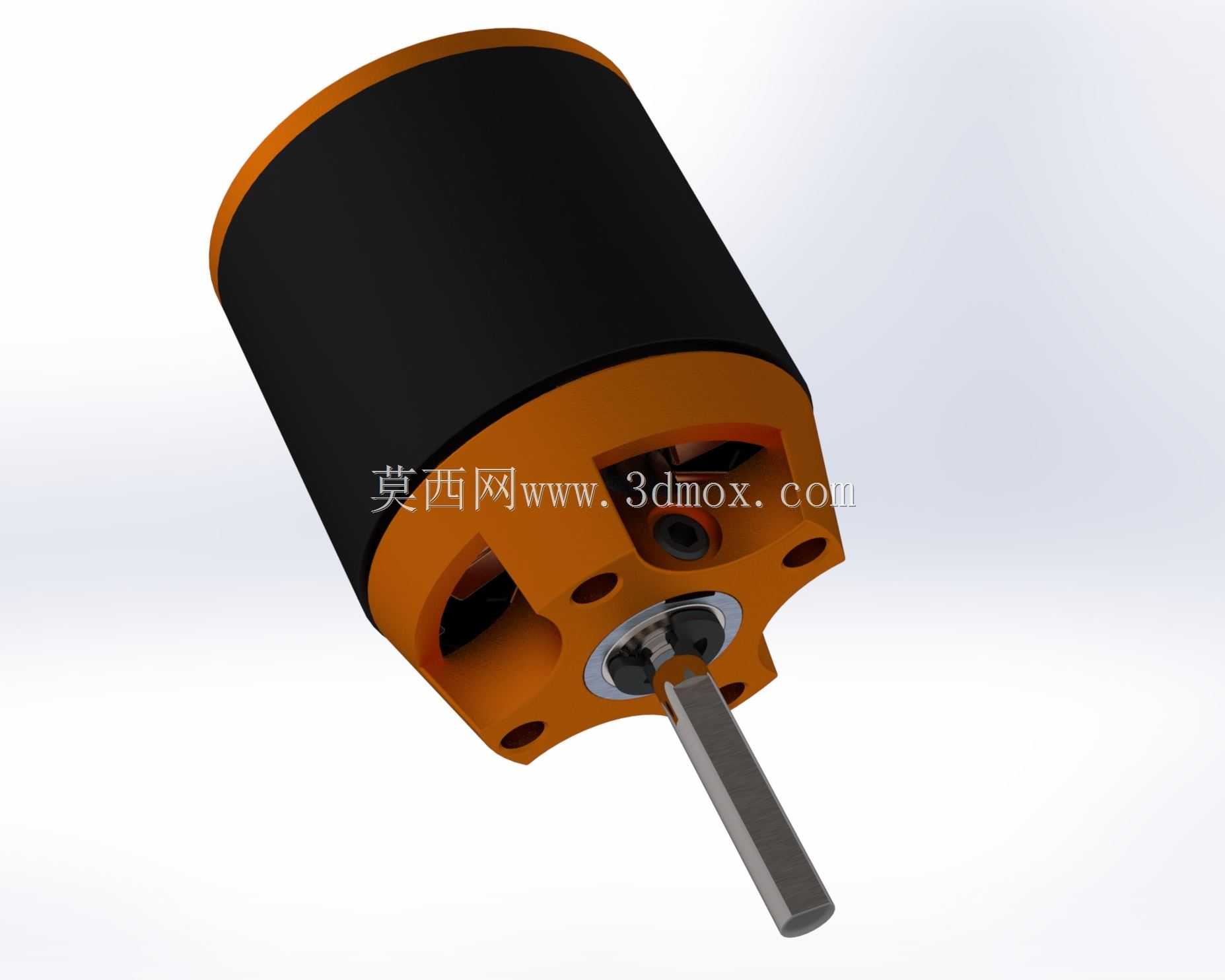

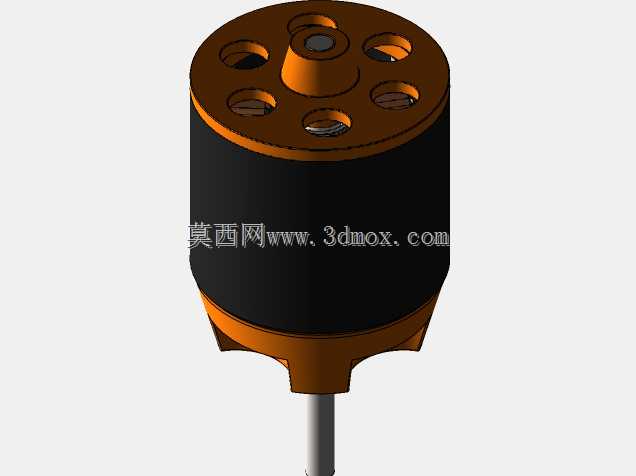

沃克尔WK-WS-26直流无刷电机结构

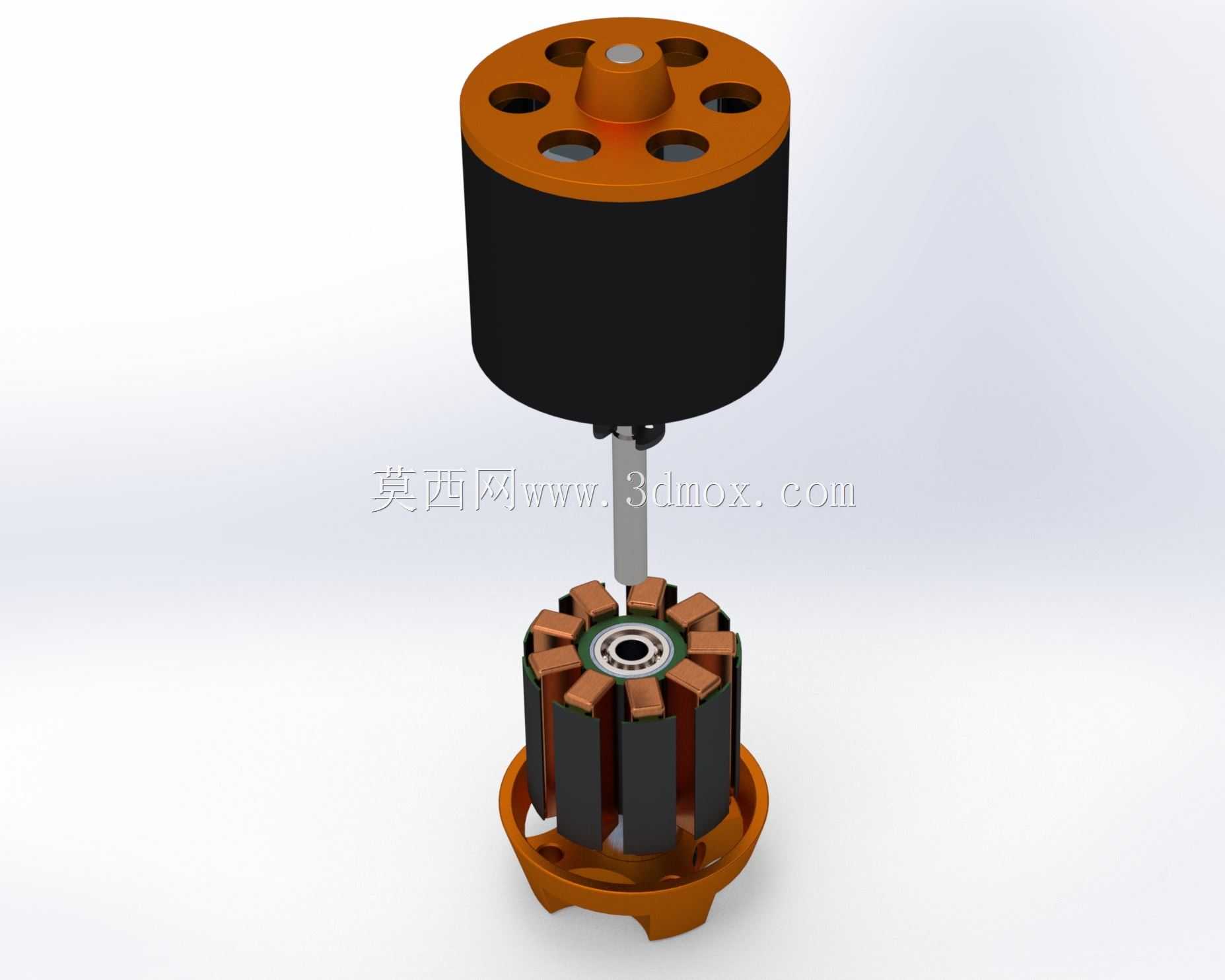

这款外转子结构的直流无刷动力单元，最初是为小型穿越机、固定翼航模以及轻量化无人飞行器设计的动力输出部件，在实际选型应用中，也常被小型桌面自动化设备、微型履带行走装置、低负载旋转执行机构选作动力源。外转子的结构设计让定子绕组固定在中心基座上，旋转的外壳兼做转子磁轭，既可以直接在外壳上安装螺旋桨或者传动轮，省去额外的传动连接结构，也能依靠外壳旋转时的空气流动带走绕组工作产生的热量，在高转速持续输出工况下能维持更稳定的温升表现。从结构设计逻辑来看，中心输出轴采用高硬度钢材加工，与转子磁轭过盈配合保证传动同轴度，前端的安装法兰预留了四个对称的安装孔，孔位间距匹配主流航模动力安装座的通用尺寸，安装时不需要额外定制转接件，直接通过螺栓就能固定在设备的动力安装位上。定子部分的绕组排布采用集中式绕法，在有限的圆柱空间内最大化铜线填充率，兼顾低内阻与高扭矩输出特性，出线端从基座尾部引出，预留的线长足够连接常规的电子调速器，不需要额外延长接线。在实际安装边界上，整体圆柱外形的最大外径适配26mm规格的安装舱位，轴向总长度不含输出轴的部分可以嵌入紧凑的设备舱内，输出轴的轴径匹配常规的桨夹、同步带轮安装孔径，不需要二次加工轴径就能完成装配。这类无刷动力单元没有碳刷结构的接触磨损，相比同尺寸的有刷直流电机，连续工作寿命更长，高转速区间的运转噪音更低，在需要持续高转速输出的场景下，维护成本远低于有刷结构。设计时在转子外壳与前端盖之间预留了均匀的通风间隙，当转子高速旋转时，空气可以从间隙流过带走定子铁芯的热量，避免长时间大负载下绕组过热退磁。前端的轴承采用双轴承支撑结构，两个轴承沿输出轴轴向排布，能承受一定的径向负载，在直接安装螺旋桨或者小直径传动轮时，不会因为径向力导致轴承受力不均出现过早磨损。在设备选型适配时，需要注意安装面的平面度公差，若安装面存在翘曲，锁紧安装螺栓时会导致基座变形，挤压轴承外圈造成运转卡滞，因此安装时需要保证安装基座的平面度在合理公差范围内，锁紧螺栓时采用对角分次锁紧的方式，避免单侧受力导致的同轴度偏差。
