NACA23012翼型流体仿真分析三维数模

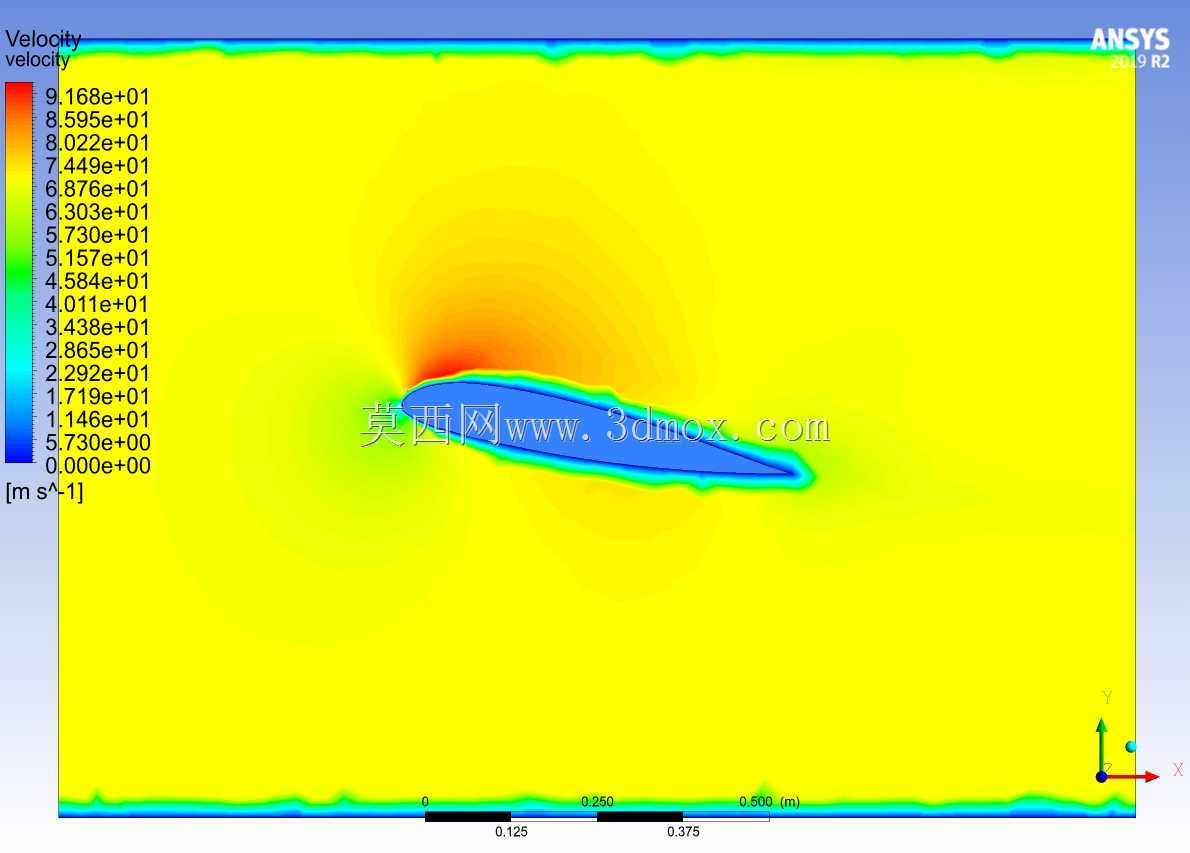

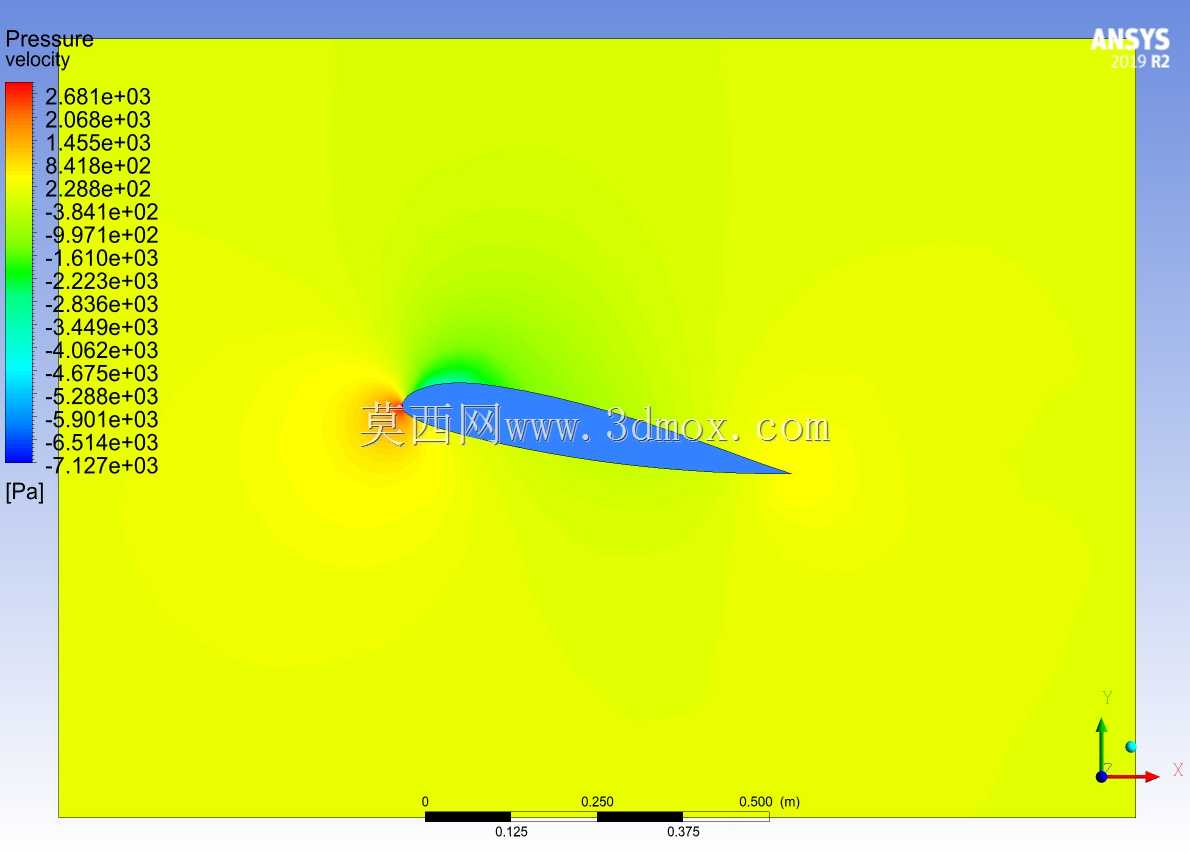

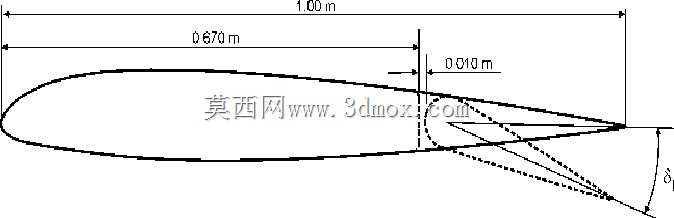

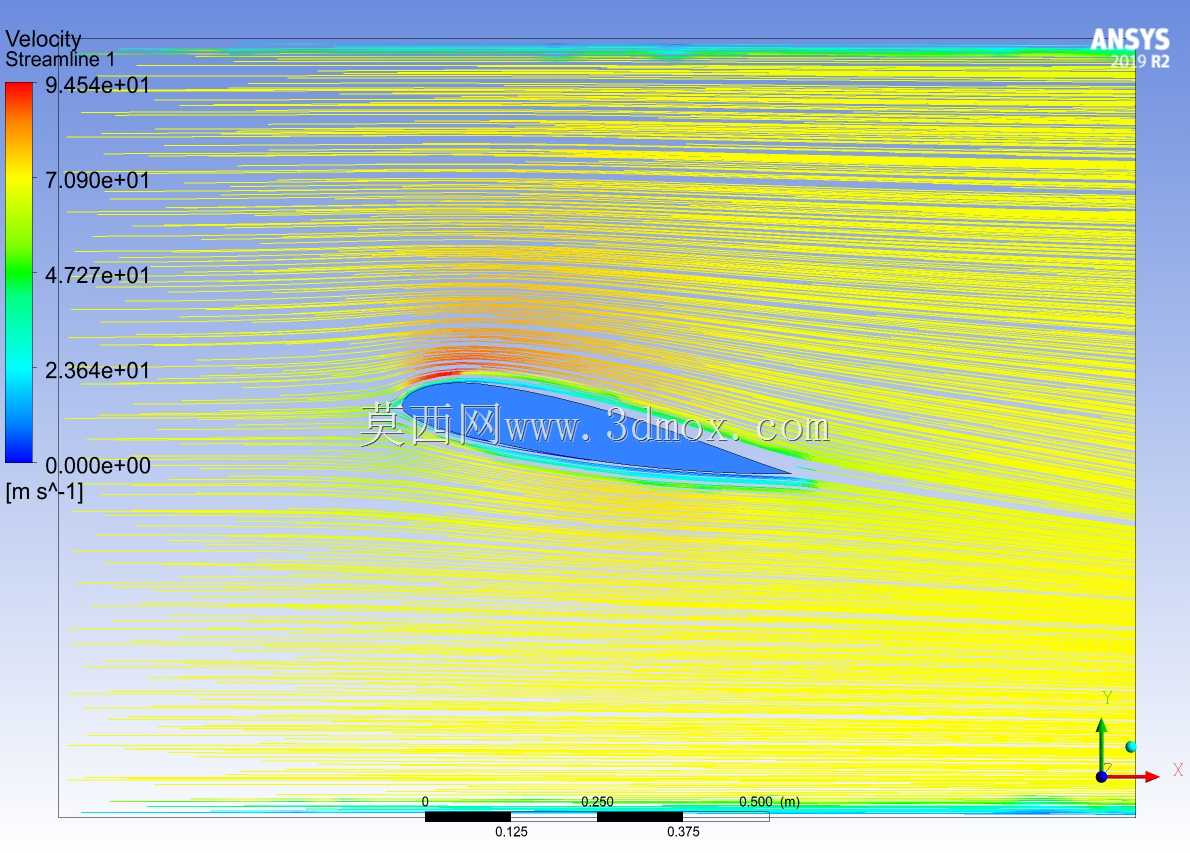

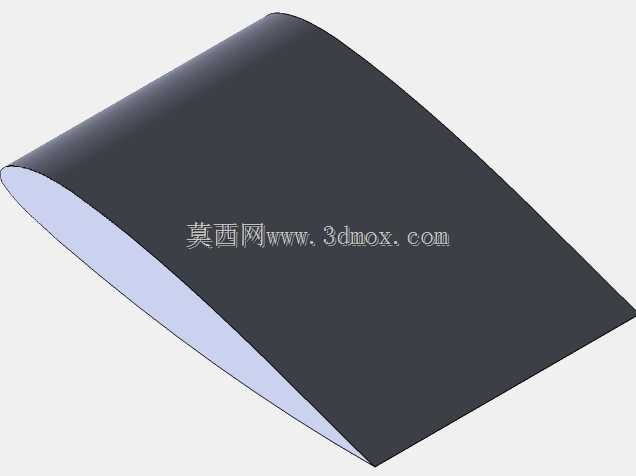

在航空飞行器气动设计环节，翼型的选型与流场特性验证是决定整机升阻比、巡航效率的核心步骤，本次完成流场分析的NACA23012翼型，是低速通用航空领域应用极广的经典翼型，常被用于轻型固定翼飞机的主翼、尾翼结构设计，也可适配小型低速无人机的升力面设计场景。本次建模与仿真采用半尺寸缩放方案，将实际翼型的弦长、厚度参数按1:2比例缩小，既能够降低仿真计算的网格数量、提升求解效率，也能通过相似性准则换算得到全尺寸翼型的实际气动参数，满足前期方案论证阶段的快速验证需求。从流场仿真的流速云图可以直观看到，翼型前缘的驻点区域流速最低，沿翼型上表面的气流加速区范围覆盖了弦长前60%的区域，流速峰值出现在翼型最大厚度位置靠前的区域，下表面的气流流速整体低于上表面，由此形成的上下表面压力差是翼型升力的核心来源；翼型后缘的尾迹区范围较窄，说明该翼型在当前迎角下的流动分离趋势较弱，压差阻力处于较低水平，符合低速巡航状态下的气动设计预期。在三维建模过程中，翼型的型线坐标严格遵循NACA23012的标准翼型坐标方程生成，前缘半径、最大厚度位置、后缘夹角等关键几何参数完全符合规范，没有做随意的修型处理，保证仿真结果能够和公开的翼型风洞试验数据做对标验证；流场域的设置采用了外场远场边界，上下边界距离翼型的垂直距离为15倍弦长，进出口边界距离翼型的水平距离分别为10倍弦长与20倍弦长，避免边界效应对翼型周围流场的计算结果产生干扰。这类翼型流场分析模型，能够直接为飞行器初步设计阶段的翼型选型、迎角匹配、升阻特性预估提供数据支撑，也可作为气动教学环节的演示案例，帮助设计人员理解翼型绕流的流速分布规律、压力梯度变化特点，为后续的翼型修型、襟翼结构设计提供基础参考依据。在实际工程应用中，这类半尺寸仿真得到的结果，经过雷诺数修正后就可以直接用于全尺寸机翼的气动载荷计算，为机翼的结构强度校核、翼梁布置位置确定提供输入条件，大幅减少前期风洞试验的次数，缩短飞行器气动方案的迭代周期。
