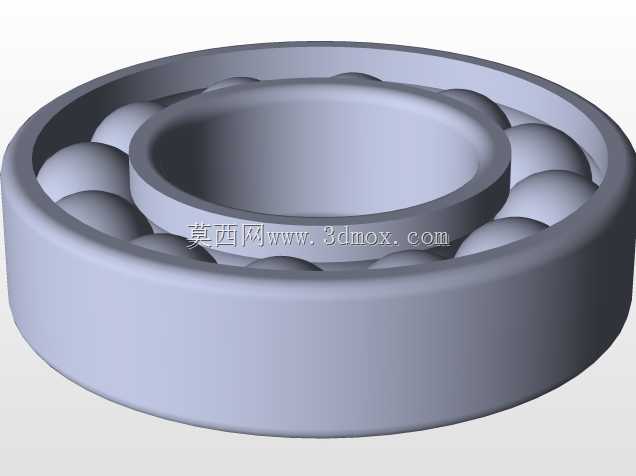

深沟球滚动轴承实体结构三维建模

在各类旋转传动机构的设计环节中，滚动轴承是支撑旋转轴系、降低运动摩擦阻力的核心基础零件，本次建模的深沟球结构轴承，是通用机械领域应用覆盖范围最广的轴承品类之一，从中小型电机输出轴、机床主轴传动端、输送设备辊筒支撑位，到家用机电产品的旋转关节处，都能见到这类轴承的应用身影。这类轴承的核心功能，是在承担径向载荷的同时，可适配一定比例的轴向载荷，相比滑动轴承结构，它的启动摩擦阻力更小，运转过程中的维护需求更低，互换性表现优异，是常规传动结构选型时的优先考虑部件。从建模逻辑来看，整个结构拆分为内圈、外圈、滚动钢球、保持架四个核心部分，内圈的内圆柱面与旋转轴采用过盈配合安装，建模时严格按照通用安装公差带预留配合面尺寸基准，内圈外侧的滚道曲率与钢球球面曲率保持固定匹配比例，保证钢球在滚道内滚动时的接触应力处于材料许用范围内；外圈的外圆柱面与轴承座安装孔采用过渡配合，外侧滚道与内圈滚道同轴度公差控制在建模基准的最高精度层级，避免轴系运转时出现卡滞、偏磨问题。滚动体采用等直径钢球，沿滚道圆周方向均匀排布，保持架的作用是将相邻钢球等距分隔，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正常滚动，存储少量润滑介质。建模过程中对安装边界做了明确的尺寸约束：内圈孔径、外圈外径、轴承整体宽度三个核心安装尺寸，完全匹配常规同型号轴承的安装尺寸链，可直接用于设备装配环节的干涉检查、轴系刚度仿真分析场景。在结构细节处理上，滚道与套圈端面的过渡处做了标准圆角处理，避免热处理环节出现应力集中问题，钢球与滚道的接触角按照深沟球轴承的通用设计值设定，保证额定动载荷、额定静载荷的参数表现符合行业通用设计标准。这类三维模型可直接用于传动方案的虚拟装配验证，帮助设计人员提前核对轴承与轴肩、轴承座端盖的配合间隙，确认密封件的安装空间是否充足，也可用于教学演示环节，直观展示滚动轴承的内部结构组成与运动原理，帮助入门设计人员理解轴承的载荷传递路径：径向载荷通过轴传递到内圈，再经过接触的钢球传递到外圈，最终分散到设备的基座结构上，整个载荷传递路径的建模还原度，直接影响后续仿真分析结果的准确性。建模时没有对结构做额外的简化处理，保持架的兜孔形状、钢球的排布间隙、套圈的倒角尺寸都按照实际加工要求还原，可直接导出工程图用于生产环节的尺寸参考。
