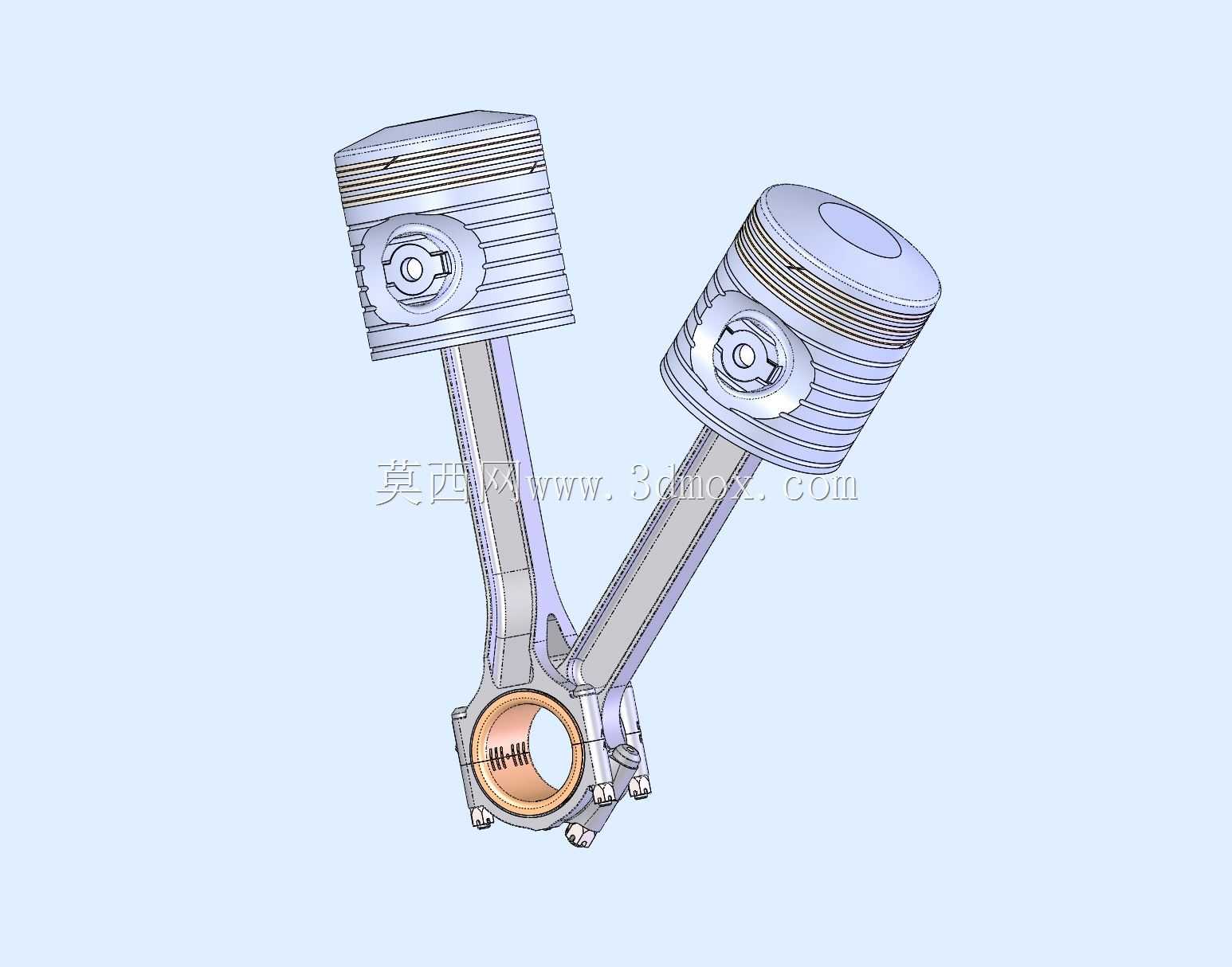

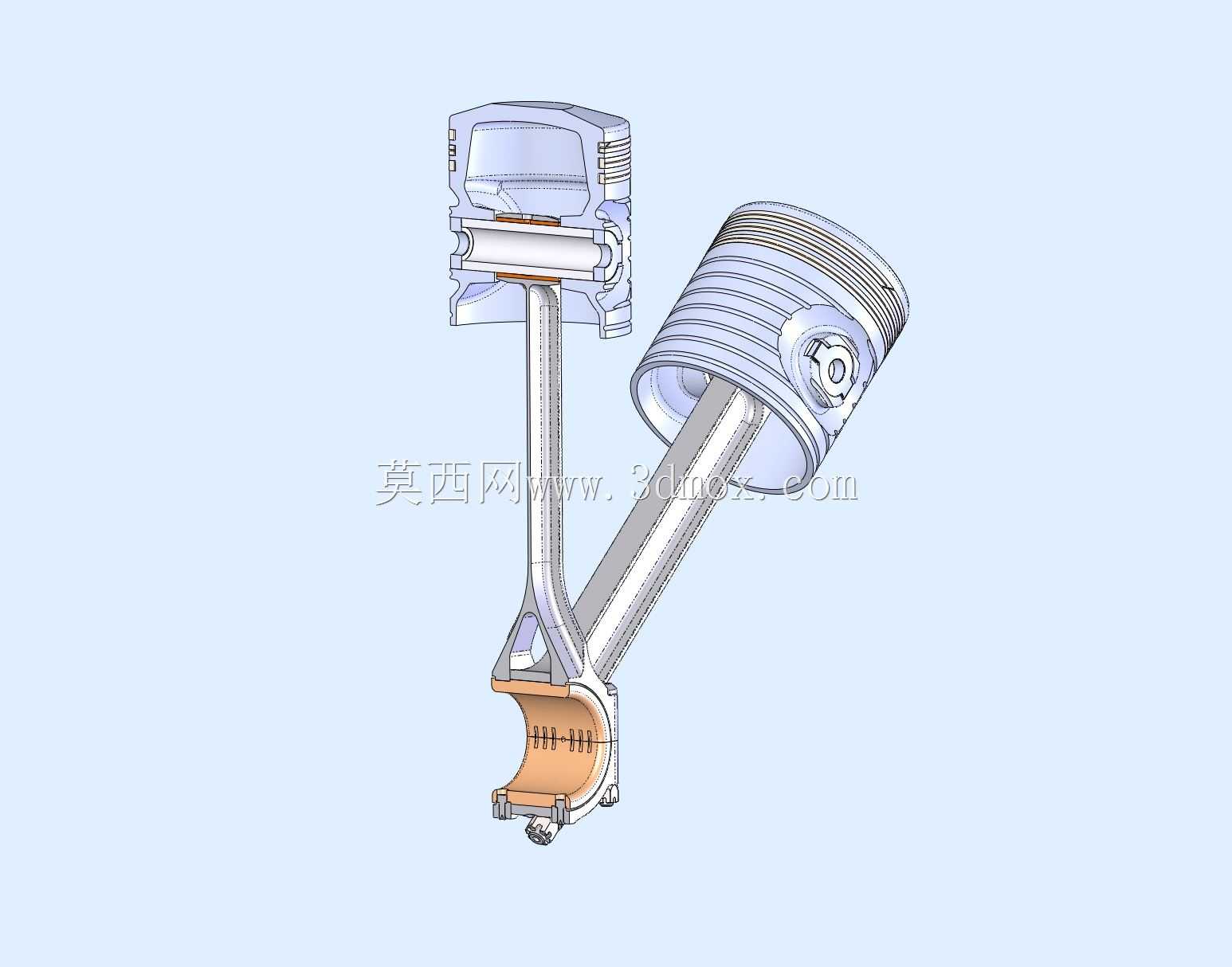

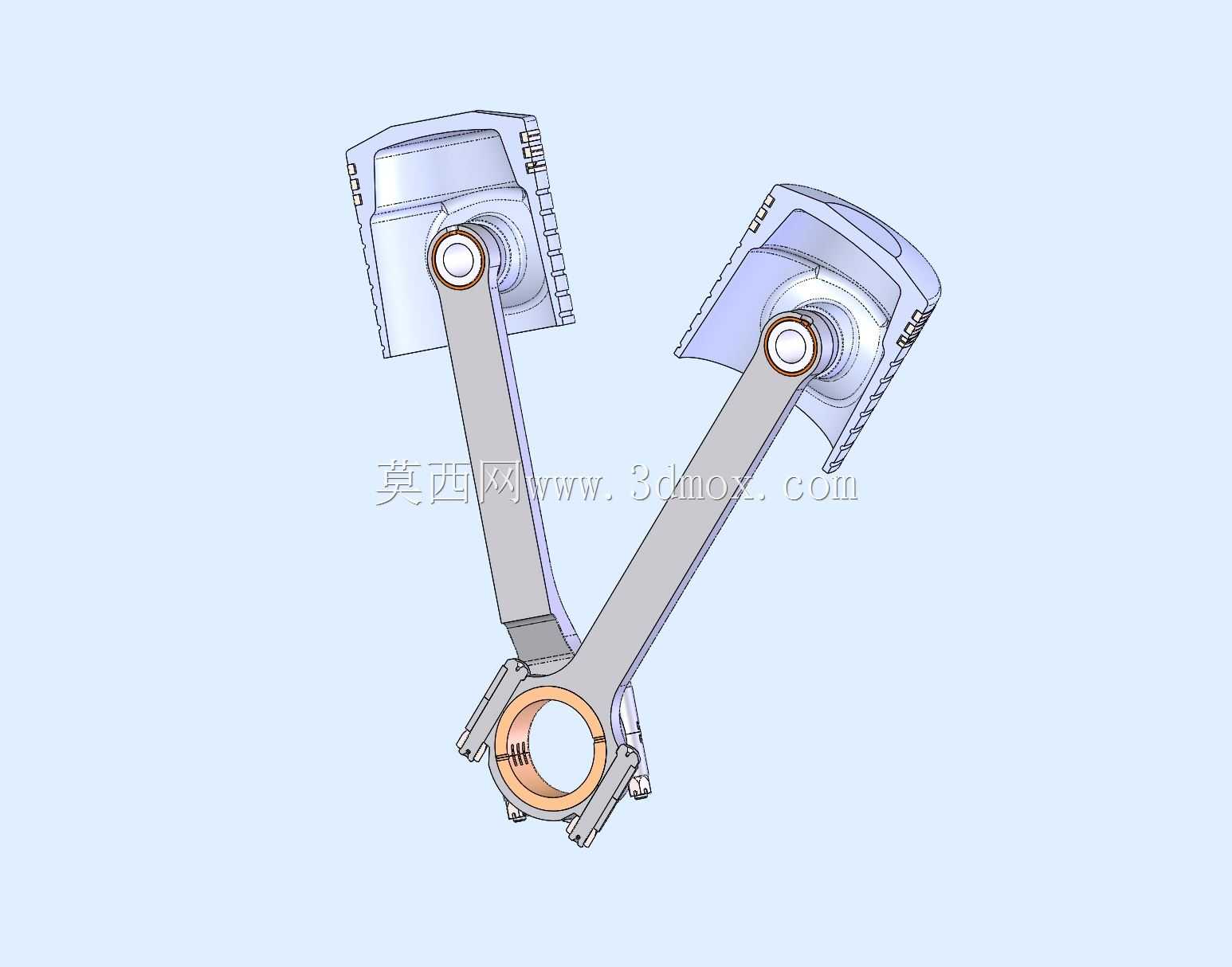

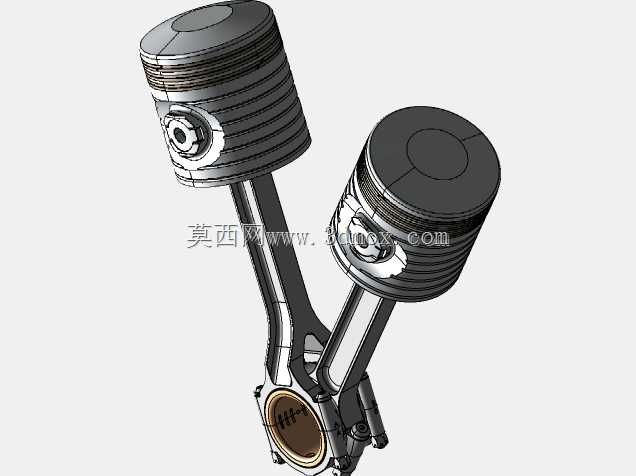

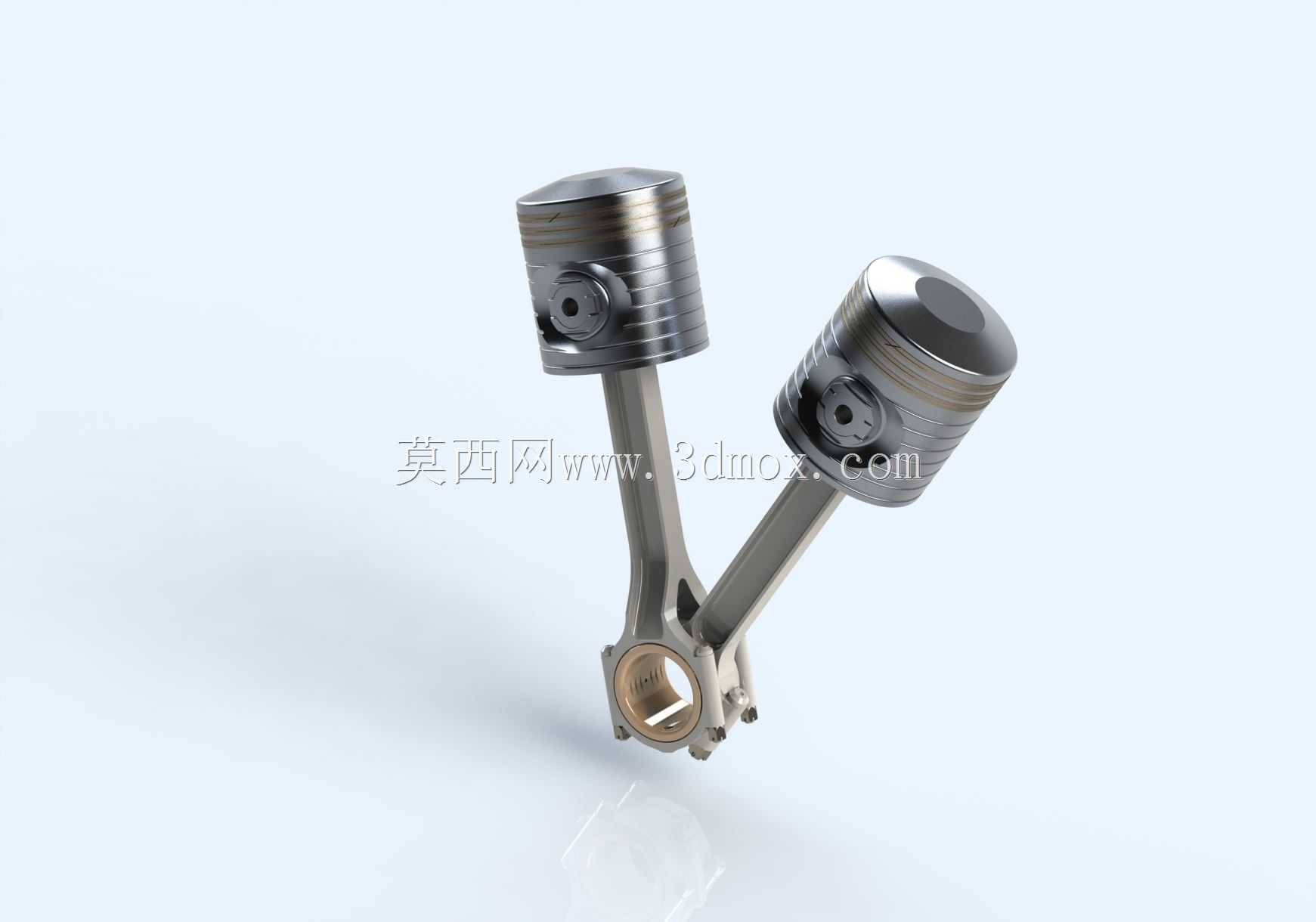

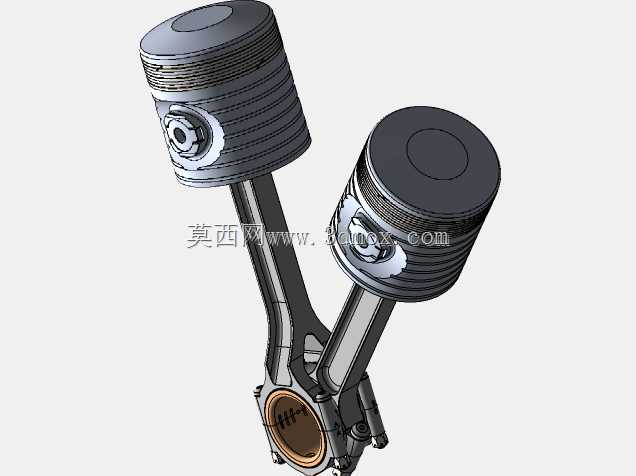

V型十二缸航空发动机连杆活塞组件

这套连杆活塞组件适配V型排布的十二缸大排量航空内燃机，主要应用于早期单发螺旋桨航空器的动力输出段，是缸内燃烧做功转化为曲轴旋转扭矩的核心传力部件。在实际装机场景中，活塞直接承接燃烧室混合气爆燃产生的高压推力，通过活塞销将轴向力传递给连杆，连杆再将往复直线运动转化为曲轴的旋转运动，整套组件的运行精度直接决定发动机的压缩比稳定性、动力输出平顺性与大修间隔周期。从结构设计来看，活塞采用了适配航空煤油燃烧特性的环槽布局，三道气环加一道油环的配置既保证了缸内密封性能，又能合理控制缸壁润滑油的刮除量，避免过量机油窜入燃烧室形成积碳；活塞顶部的凹坑造型匹配该型发动机的燃烧室形状，可在压缩行程末端形成合理的涡流比，提升混合气燃烧效率。活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套间自由转动，配合两端的卡簧限位，能均匀分摊接触应力，降低局部磨损速率。连杆杆身采用工字形截面设计，在保证足够抗拉、抗弯曲刚度的前提下尽可能降低往复运动质量，减少高转速下的惯性力载荷；连杆大头采用剖分式结构，配合轴瓦与曲轴连杆轴颈装配，剖分面的定位精度直接影响装配后的同轴度，建模时严格还原了连杆螺栓的安装孔位与定位止口结构，可直接用于装配干涉校验。从安装边界来看，活塞的裙部型线采用了中凸变椭圆设计，充分考虑热态下的膨胀变形量，冷态装配时与缸套的配合间隙控制在合理区间，避免热机后出现拉缸故障；连杆大小头的中心距、活塞销孔直径、连杆大头孔径均严格匹配原型机的曲轴、缸套尺寸参数，可直接用于该型发动机的维修测绘、教学演示或改装设计的三维装配校核。在航空发动机的实际运维场景中，这类连杆活塞组件属于定期更换的核心易损件，建模时还原了所有配合面的尺寸公差与形位公差要求，包括活塞销孔的圆柱度、连杆大小头孔的平行度、杆身的直线度等关键技术要求，能帮助设计人员快速完成曲柄连杆机构的运动仿真，校验不同曲轴转角下活塞在上止点、下止点的位置精度，排查活塞与气门、缸盖的运动干涉风险。
