汽车儿童安全座椅壳体结构设计

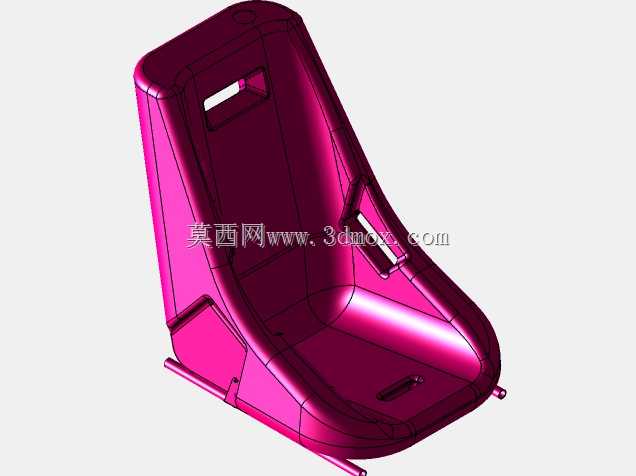

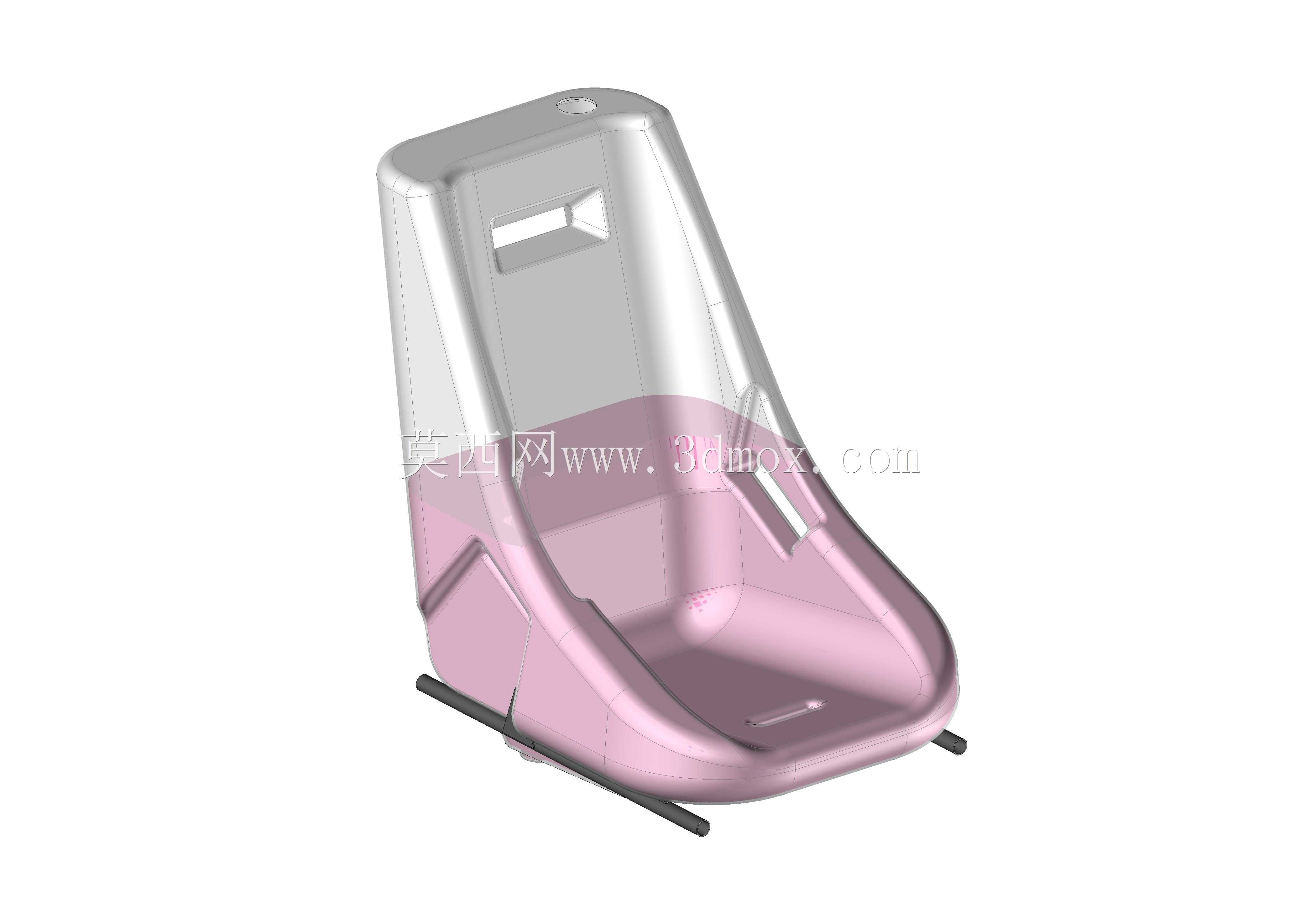

这款儿童安全座椅壳体的三维结构，核心面向乘用车后排儿童乘员防护场景设计，作为儿童安全座椅的核心承载基体，需要在车辆急刹、碰撞工况下完成冲击力的分散传导，同时为儿童躯干、头部提供稳定的包覆支撑，避免乘员在惯性作用下发生位移磕碰。从结构设计逻辑来看，壳体采用一体化深腔包覆造型，靠背区域预留的矩形开槽，一方面用于配套织带的穿装固定，实现五点式安全带的路径排布，另一方面可以在满足结构强度的前提下削减壳体整体重量，减少注塑过程中的缩痕风险。座盆区域的内凹曲面完全贴合儿童坐姿下的臀部、大腿轮廓，曲面过渡处做了连续大圆角处理，避免应力集中的同时，也能为后续包覆缓冲泡棉预留足够的安装间隙，不会出现泡棉装配后挤压乘员腿部的问题。壳体下部延伸出的两根平行安装支脚，是和车辆座椅、ISOFIX接口底座连接的核心定位结构，支脚的截面做了加强筋排布设计，在不增加壁厚的前提下提升支脚的抗弯折、抗冲击性能，安装支脚的间距、伸出长度完全参照常规乘用车后排座椅的安装边界设定，能够适配绝大多数家用车型的座椅安装点尺寸，不会出现跨车型适配时的安装干涉问题。壳体整体采用分色区域设计，下半部分的粉色区域为主要受力承载区，壁厚设计比上半部分透明包覆区厚1.2mm，碰撞过程中冲击力会优先沿着加厚区域的筋位传导至下部安装支脚，再分散到车身连接结构上，上半部分的半透明包覆区主要起到侧向防护作用，避免儿童躯干侧面直接磕碰车门内饰，同时半透明材质可以方便家长观察儿童坐姿状态，及时调整孩子的乘坐位置。在细节处理上，壳体所有边缘都做了R3以上的圆角倒钝，不会出现锐边割伤的风险，侧面预留的狭长开槽用于配套侧翼调节机构的安装，能够根据儿童的身高体型调整侧翼的包覆范围，适配不同年龄段儿童的乘坐需求。整个壳体的安装基准面统一设置在下部支脚的贴合平面，所有结构特征的尺寸公差都围绕这个基准面标注，能够保证后续注塑生产、总成装配时的尺寸一致性，避免出现装配错位导致的结构强度下降问题。
