摩托车化油器进气组件结构设计

　　这套化油器组件主要适配小排量两轮摩托的动力单元，作为燃油供给系统的核心执行部件，直接决定不同工况下的油气混合精度，影响发动机动力输出平顺性与燃油消耗水平。日常使用场景覆盖城市通勤代步、非铺装路面轻度越野等多种骑行工况，需要兼顾低速扭矩响应与高速持续供油的稳定性，同时要适配不同海拔、气温下的空气密度变化，保证混合气浓度始终处于合理区间。

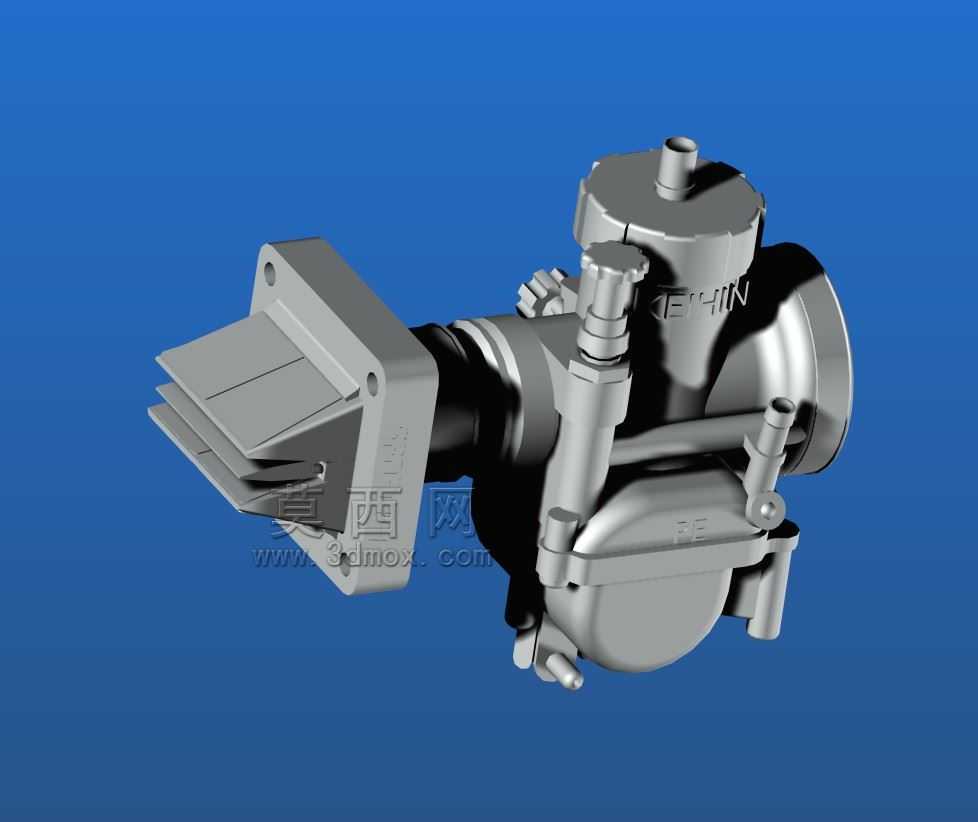

　　从结构设计逻辑来看，组件左侧集成的簧片阀结构是进气控制的关键，采用多层薄钢片叠加的阀片设计，仅在曲轴箱形成负压时开启，允许混合气进入曲轴箱，正压状态下阀片自动闭合，有效阻止混合气倒流，提升扫气效率。这部分的安装法兰采用方形定位结构，预留四个对称安装孔，孔位公差控制在±0.05mm范围内，保证与发动机进气口的密封贴合，安装面平面度要求不超过0.02mm，避免出现漏气导致的混合气偏稀问题。化油器主体采用侧吸式流道设计，喉口位置做了渐缩渐扩的流线型处理，减少进气阻力，提升充气效率；顶部的柱塞式节流阀通过拉线与油门把手联动，阀片边缘做了倒角处理，避免开度变化时出现气流突变，保证油门响应线性。浮子室布置在主体下方，通过浮子针阀控制进油通断，维持油面高度稳定，浮子重心经过配重校准，在车辆倾斜角度不超过30度时仍能正常控制油位，不会出现溢油或者供油中断的问题。

　　设计过程中重点考虑了安装边界的适配性，整体组件从法兰安装面到化油器进气端的总长度控制在120mm以内，最大外径不超过85mm，避免与车架、油箱等周边部件发生干涉；各个外接接口的尺寸都做了标准化处理，燃油管接口外径8mm，适配常规通用燃油软管，油门拉线安装座预留2mm调节余量，方便不同车型的拉线装配。怠速调节螺钉布置在主体侧面便于操作的位置，用户不用拆解部件就能完成怠速转速调整，混合气调节螺钉做了限位设计，避免用户误调导致的浓度异常。材质选择上，主体壳体采用压铸铝合金成型，兼顾轻量化与结构强度，表面做阳极氧化处理，提升耐燃油腐蚀与抗老化能力；内部油道、气道的铸造毛刺全部做了抛丸清理，避免流道阻力异常；簧片阀片采用高弹性弹簧钢制作，经过疲劳测试可以满足十万次以上的开闭循环不出现塑性变形，密封胶条采用耐油丁腈橡胶材质，长期接触燃油不会出现溶胀变形。

　　在实际工况匹配中，这套组件的主量孔、怠速量孔都经过流量校准，针对50cc排量级别的二冲程发动机做了专门的油针匹配，油针卡槽设置五个调节档位，可以根据不同地区的气候、海拔做适应性调整，保证发动机在全转速区间都能获得合适的混合气浓度。侧面预留的负压接口可以适配负压式燃油开关，实现发动机运转时自动开通燃油供给，熄火后自动断油，提升使用安全性。整体结构没有采用复杂的电子辅助元件，全部依靠机械结构实现供油控制，故障率低，后期维护简单，普通维修人员只需要简单拆解清洗就能完成常规保养，不需要专用的检测设备，非常适合民用小排量摩托的使用需求。
