单人座自转旋翼飞行器结构设计方案

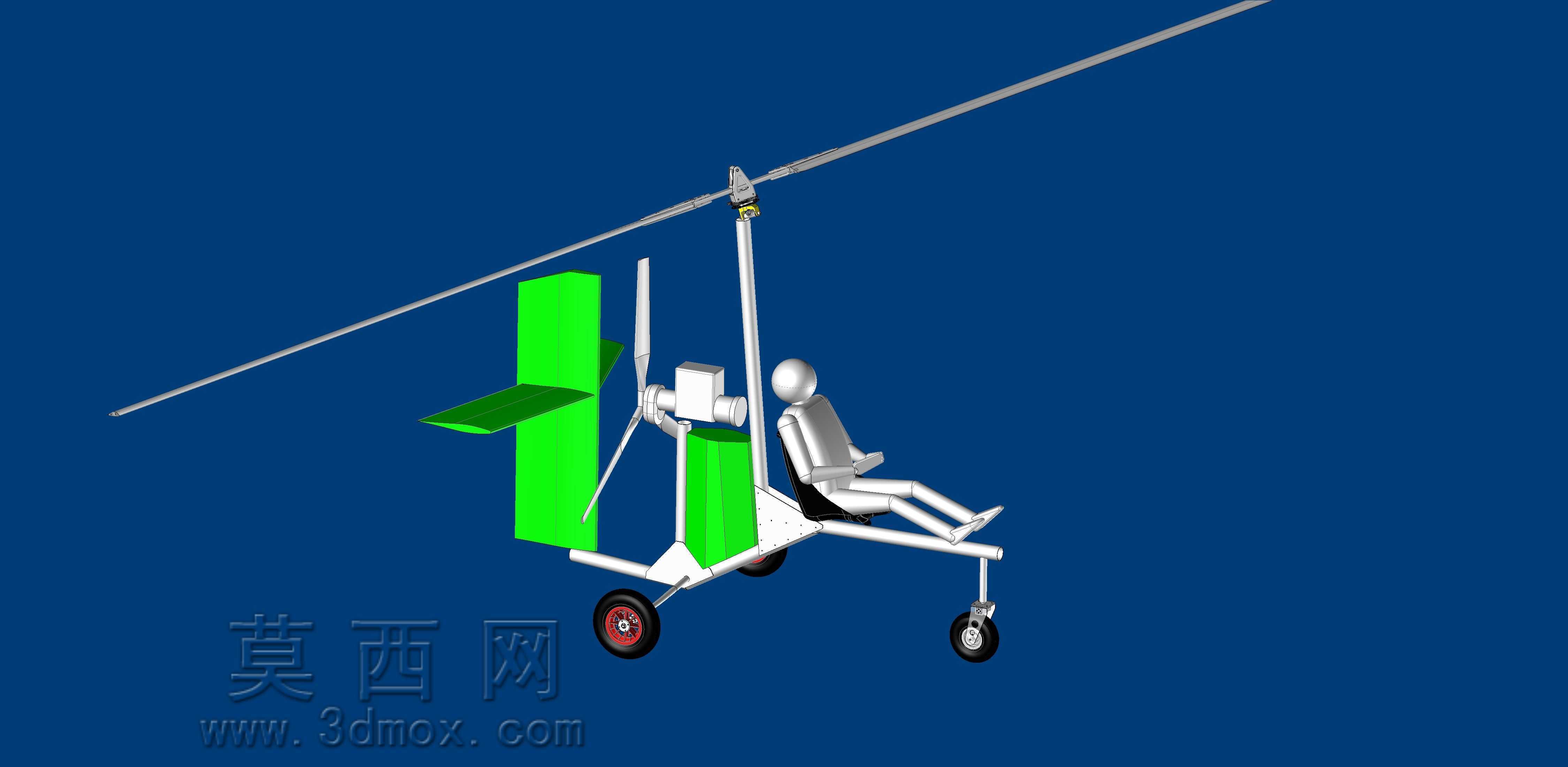

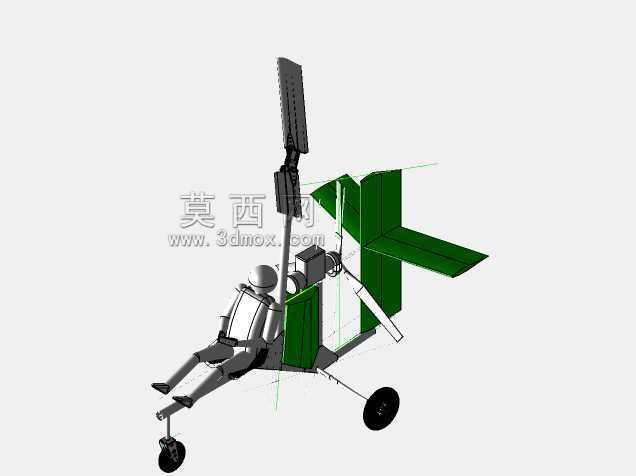

　　这套单人自转旋翼机的三维结构方案，核心面向低空休闲飞行、短途通勤体验、航空运动赛事配套的轻型航空器应用场景，区别于传统直升机的动力驱动主旋翼结构，自转旋翼机依靠前行时的气流吹动主旋翼自旋产生升力，动力系统仅负责提供前飞推力，整体结构复杂度更低、飞行容错率更高，在轻型通航领域有着广泛的民用落地空间。从实际用途来看，这类单人旋翼机可用于航空爱好者的个人飞行体验、低空航拍作业平台、景区低空游览载具，也可作为航空科普教学的实体教具，帮助从业者理解旋翼类飞行器的升力产生逻辑与操纵原理。

　　从功能特性上看，该方案采用前三点式起落架布局，前起落架为单轮结构带转向操纵连接位，主起落架为双轮结构搭配简易缓冲支撑，能够适应硬化铺装跑道、平整草地等多种起降场地的滑跑起降需求，起降滑跑距离控制在极短范围内，对起降场地的条件要求远低于固定翼轻型飞机。机身主体采用桁架式轻量化结构设计，乘员座椅布置在机身重心位置，能够在飞行过程中保证整机的重心配平稳定性，避免重心偏移带来的操纵风险。尾部设置垂直安定面与水平安定面结构，搭配后置推力螺旋桨的动力布局，前飞过程中气流流经尾翼能够提供足够的航向与俯仰稳定性，降低飞行员的操纵负荷。主旋翼塔架采用斜拉支撑结构，将主旋翼枢轴布置在机身重心的正上方区域，旋翼自旋产生的升力能够均匀传递到机身整体桁架结构上，避免局部应力集中带来的结构失效风险。操纵系统的预留接口在模型中完整呈现，包含旋翼桨盘的倾斜操纵连杆、尾舵操纵连接位、油门操纵的布置空间，能够直接对接后续的操纵系统详细设计。

　　设计思路上，整套结构优先兼顾轻量化与结构强度的平衡，所有承力杆件的布置均沿载荷传递路径排布，从起落架的地面冲击载荷、旋翼的升力载荷、动力系统的推力载荷，都能通过桁架结构直接传递分散到机身整体，减少不必要的结构冗余重量。乘员位置的人机工程尺寸经过适配，坐姿状态下的腿部空间、操纵杆的可达范围、座椅的支撑角度都按照成年人人体尺寸进行预留，能够保证长时间飞行过程中的驾乘舒适度，避免操纵干涉问题。动力安装位布置在乘员座椅后方，采用后置推力布局，能够避免螺旋桨气流对乘员区域的直接干扰，同时也能平衡前部机身、起落架的重量，进一步优化整机重心位置。

　　从外形尺寸与安装边界来看，整机主旋翼展开后的直径匹配单人起飞重量的升力需求，旋翼旋转时的扫掠区域与尾翼、机身结构之间预留了足够的安全间隙，避免旋翼挥舞过程中与机身部件发生碰撞。机身总宽度控制在窄幅范围，能够适配小型拖挂车的运输尺寸要求，不需要拆解主结构即可完成地面转场运输。起落架的轮距经过匹配，滑跑过程中能够抵抗侧风带来的侧翻力矩，保证地面滑跑的方向稳定性。各个部件的安装接口都预留了标准的紧固件连接位，后续加工制造时可直接按照模型中的孔位进行配钻装配，减少现场修配的工作量。尾翼的外形尺寸经过配平计算，能够在最大前飞速度下提供足够的安定力矩，不需要额外增加配重即可满足纵向与航向的静稳定性要求。动力系统的安装架预留了通用小型航空发动机的安装孔位，可适配不同排量的活塞式发动机，根据实际使用需求调整动力配置，兼顾飞行性能与制造成本的平衡。
