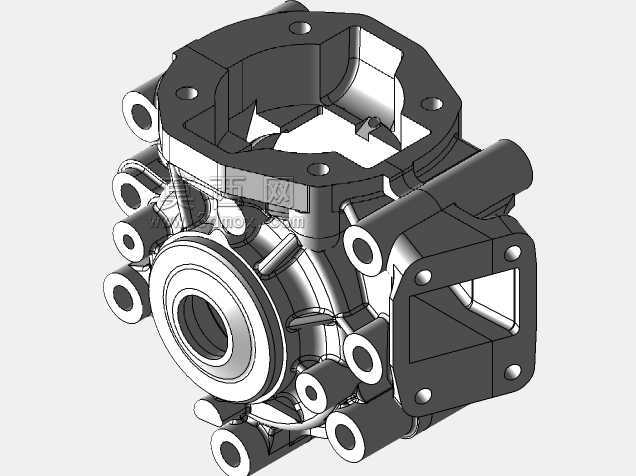

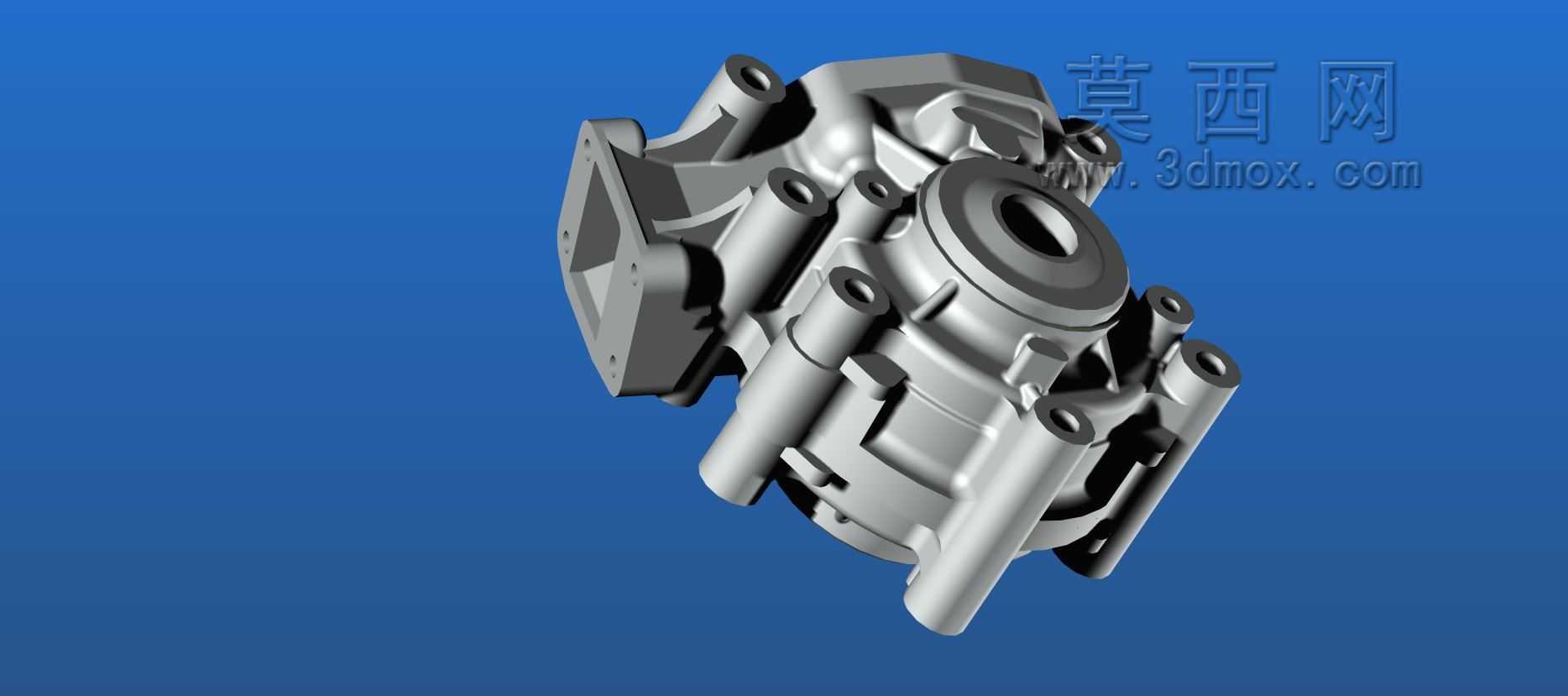

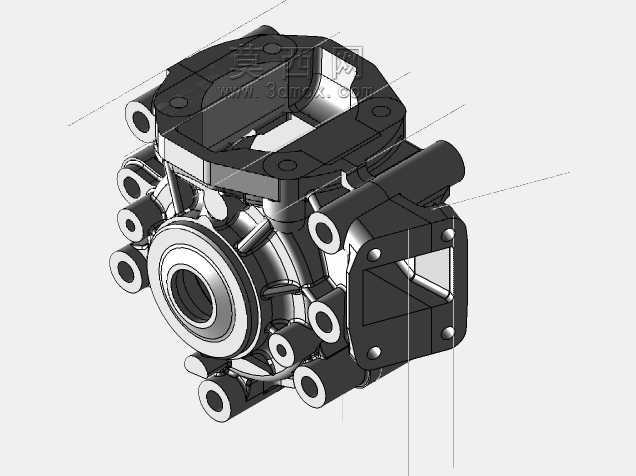

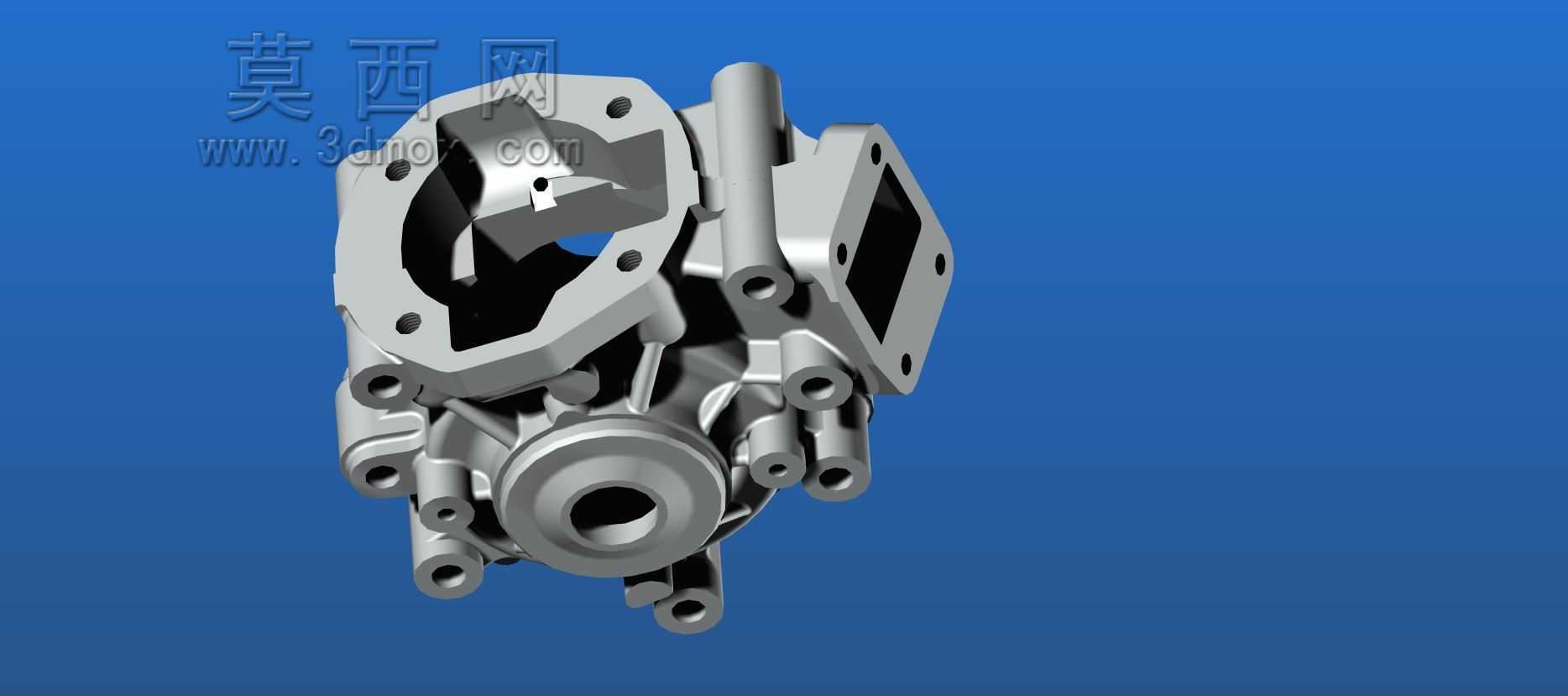

摩托MBK51原厂曲轴箱壳体结构

　　这款曲轴箱壳体是小型二冲程摩托动力单元的核心承载构件，日常应用场景覆盖民用轻便摩托的动力总成装配、售后维修替换件开发、小型内燃机改装方案的结构适配环节，作为动力腔体的核心外壳，它需要同时承担曲轴连杆机构的容纳支撑、变速传动组件的定位安装、润滑油道的集成布设、缸体与缸头的连接固定多重功能，是整个动力单元的装配基准件。从实际使用工况来看，这类壳体长期处于高温、高频振动、润滑油浸泡的复杂环境中，设计阶段首先要平衡壁厚分布——承载曲轴轴承座的区域做了局部加厚处理，轴承安装孔位周边设计了放射状加强筋，既可以抵消曲轴运转时的交变冲击力，也能避免长期振动带来的安装孔位形变；而腔体非承载区域则做了均匀减薄，在保证壳体整体刚性的前提下控制整体重量，

　　适配轻便摩托的轻量化设计需求。从安装边界来看，壳体上端的法兰面是与气缸体对接的安装基准，法兰面上的螺栓孔位做了同轴度公差约束，保证缸体安装后活塞运行轨迹与曲轴回转中心的垂直度符合设计要求，避免出现偏磨导致的动力损耗；侧面的方形接口是进气簧片阀的安装位，接口平面的平面度公差控制在0.05mm以内，保证进气密封性能，避免漏气导致的混合气浓度异常；下端的腔体预留了润滑油存储空间，同时集成了多个油路通道，不需要额外布设外接油管就能实现曲轴轴承、传动齿轮的飞溅润滑，减少了外接管路的泄漏风险。设计过程中优先考虑了装配工艺性，所有安装孔位都做了导入倒角，方便生产线的自动化装配作业，不同功能区域的连接过渡都采用了大圆角设计，

　　既可以减少压铸成型时的应力集中问题，也能避免使用过程中应力开裂的风险；壳体上预留的多个凸台安装位，分别对应点火线圈、机油标尺、启动机构的固定需求，所有外接部件的安装面都做了凸台设计，减少加工面的面积，降低机加工工序的成本。从结构细节来看，曲轴轴承安装位的同轴度是整个壳体的核心精度指标，设计时将两个主轴承孔的加工基准统一到壳体的对接法兰面上，一次装夹即可完成两个孔位的精加工，避免二次装夹带来的同轴度误差；传动腔与曲轴腔之间设计了挡油板结构，既可以防止传动齿轮搅动的润滑油大量窜入燃烧室，也能保证润滑油在腔体内的合理分布，避免高速运转时润滑油的过度搅动带来的动力损耗。这类壳体的结构设计直接决定了整个动力单元的运行可靠性，

　　在建模过程中需要反复核对各个安装位的空间位置，避免出现装配干涉，同时要兼顾压铸成型的工艺要求，所有壁厚过渡都要平缓，避免出现壁厚突变导致的压铸缩孔缺陷，各个孔位的拔模角度也要符合压铸工艺的要求，减少成型后的顶出形变。
