四旋翼F450航拍无人机结构设计方案

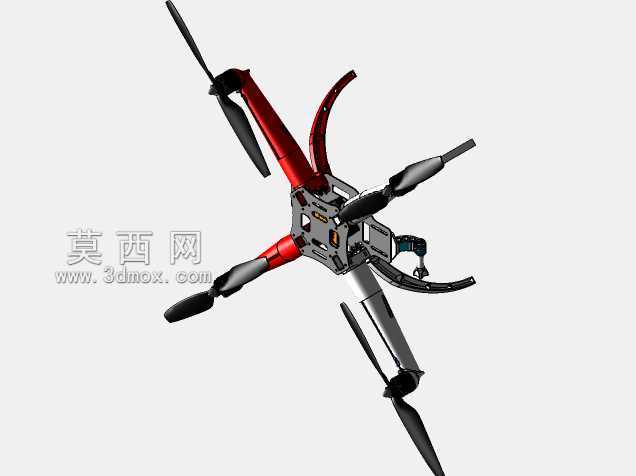

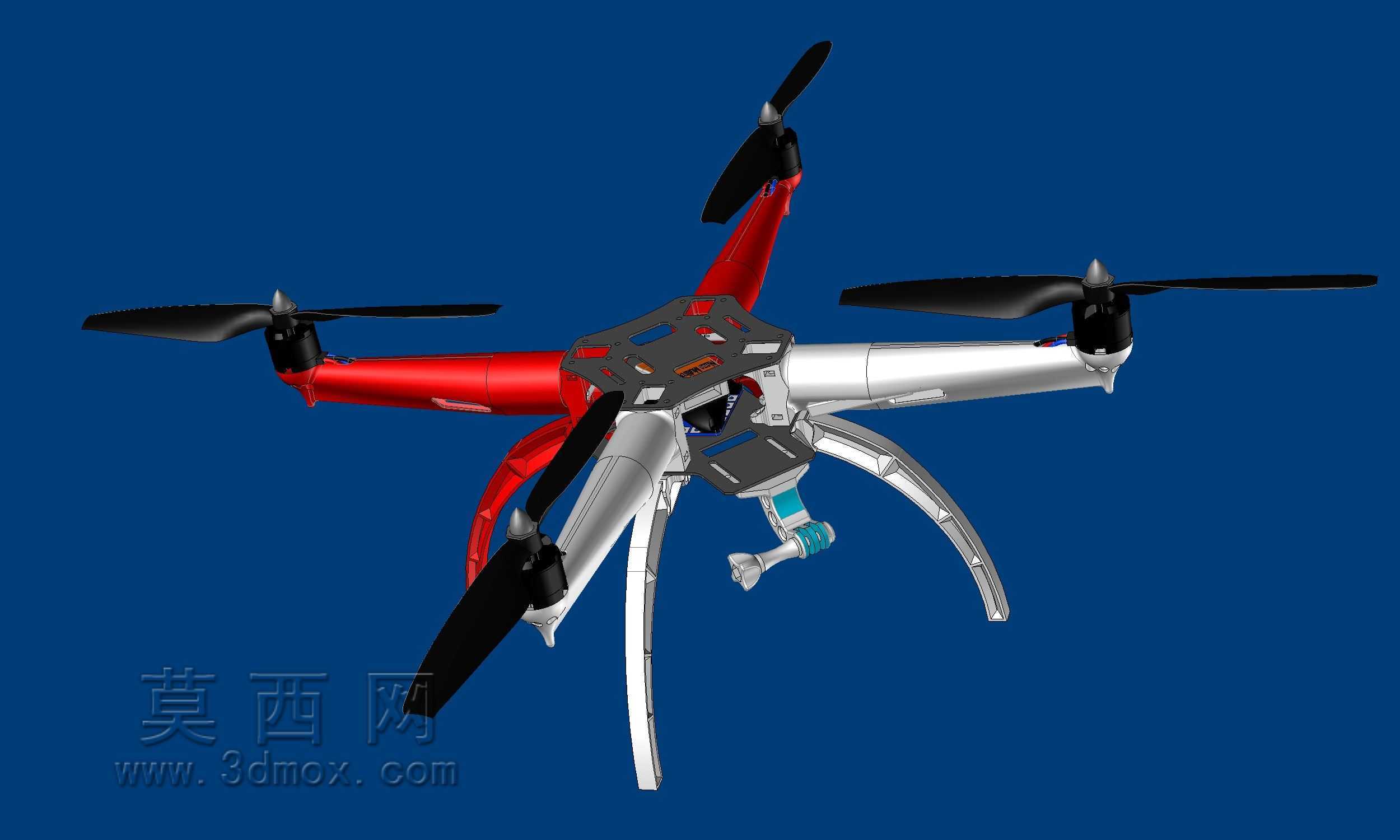

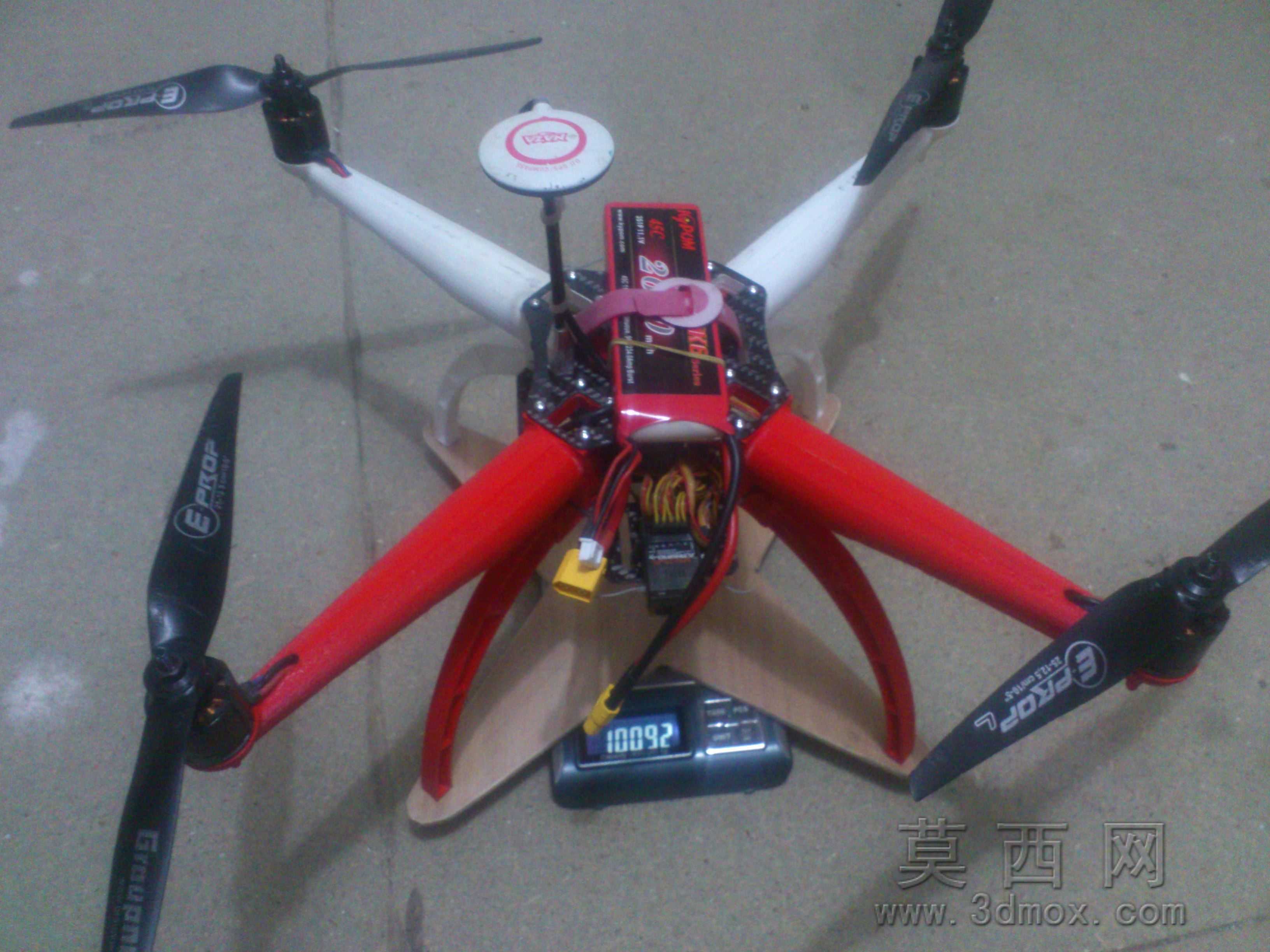

　　这款四旋翼飞行器的机架采用经典X型布局，机臂采用红银双色分色设计，既区分了机头朝向便于飞行操控时快速识别姿态，也兼顾了结构辨识度。机臂主体采用碳纤维复合板材搭配注塑连接件的组合方案，在保证结构强度的前提下尽可能降低整机自重，单根机臂的抗弯截面模量经过校核，能够承受满油门状态下电机产生的反扭矩与飞行过程中的气动载荷，避免高速机动时出现机臂振颤影响飞行稳定性。中心板采用分层叠装结构，上下两层碳板之间预留了足够的安装空间，可容纳飞控模块、电调、电源分配板、GPS模块等核心电子元器件，层间通过铜柱支撑固定，既保证了结构刚度，也预留了走线空间，避免线束杂乱干扰飞控传感器的正常工作。起落架采用弧形弹性支腿设计，支腿弧度经过反复调整，

　　降落时可通过自身形变吸收冲击能量，避免硬着陆时的冲击力直接传递到中心板损伤机载设备，同时起落架的离地高度经过测算，能够为下方挂载的航拍云台提供足够的安全间隙，避免起降过程中云台镜头触地受损。动力系统采用2212系列无刷电机搭配1045规格正反螺旋桨，四个电机的安装座与机臂末端的安装孔位完全匹配，电机座预留了减震胶圈安装槽，可通过加装减震胶圈过滤电机高速转动产生的高频振动，避免振动传递到云台导致航拍画面出现果冻效应。机臂与中心板的连接采用快拆式卡扣结构，无需额外工具即可完成机臂的拆装，便于外出携带时拆分收纳，卡扣的锁紧力经过测试，能够在大机动飞行时保证机臂不会出现松脱移位。下方挂载的两轴云台采用轻量化设计，云台的转动轴同心度经过调校，

　　可搭载运动相机完成俯仰方向的稳定拍摄，云台与中心板之间通过减震球连接，进一步过滤机身振动对成像质量的影响。整机的重心设计严格控制在中心板几何中心的正下方，电池安装位预留了可调节的绑带固定槽，可根据不同重量的电池调整安装位置，方便飞行前调整整机重心配平，避免重心偏移导致飞行时出现姿态偏差增加耗电量。机臂末端的电机走线采用内嵌式设计，线束沿着机臂内部的走线槽布置到中心板，既避免了线束外露在飞行过程中产生额外风阻，也能防止线束被螺旋桨打到造成安全隐患。螺旋桨采用快拆式桨座设计，更换螺旋桨时无需工具即可完成拆装，桨叶的动平衡经过预校准，高速转动时不会产生额外振动。这款飞行器可适配航拍测绘、电力巡线、农林植保小面积作业等多个场景，

　　通过更换下方的挂载模块，可快速切换不同的作业功能，机架预留的扩展安装孔位可兼容多种主流的飞控与电子设备，具备较强的改装扩展空间，可在原有碳板机架基础上根据不同作业需求进行结构优化，比如增加机臂长度提升升力冗余，或者更换更大尺寸的起落架适配更大的挂载设备。
