sylvac s233数显比较测量装置结构设计

　　在精密机加工车间的工序间检测环节、计量室的工件形位公差复核场景，以及自动化产线的在线尺寸分选工位，这类数显比较测量装置都是出镜率极高的计量器具，相比传统机械式百分表，它的读数直观性更强，不存在视差带来的人为读数误差，对新入职的质检人员也更友好，不需要长期的读表训练就能快速上手。

　　从结构设计逻辑来看，这款测量装置的整体布局充分考虑了手持操作与固定安装两种使用场景的兼容性：上部圆形表头的直径控制在单手可轻松握持的范围，表头侧面预留的侧出接口既可以连接数据传输线缆，实现测量数据的实时上传，对接产线的SPC质量统计系统，也不会干扰正面的显示屏与操作按键布局；正面的显示屏采用下沉式嵌入设计，周边的表头壳体做了微小的凸起防护边，能避免日常使用中工件磕碰刮花显示屏表面，两个操作按键设置在显示屏下方的操作舒适区，单手持表时拇指可以自然触碰按键完成置零、单位切换、公差预设等操作，按键采用凸起的圆弧造型，戴薄款劳保手套操作时也能准确触发，不会出现误触或者按不动的情况。

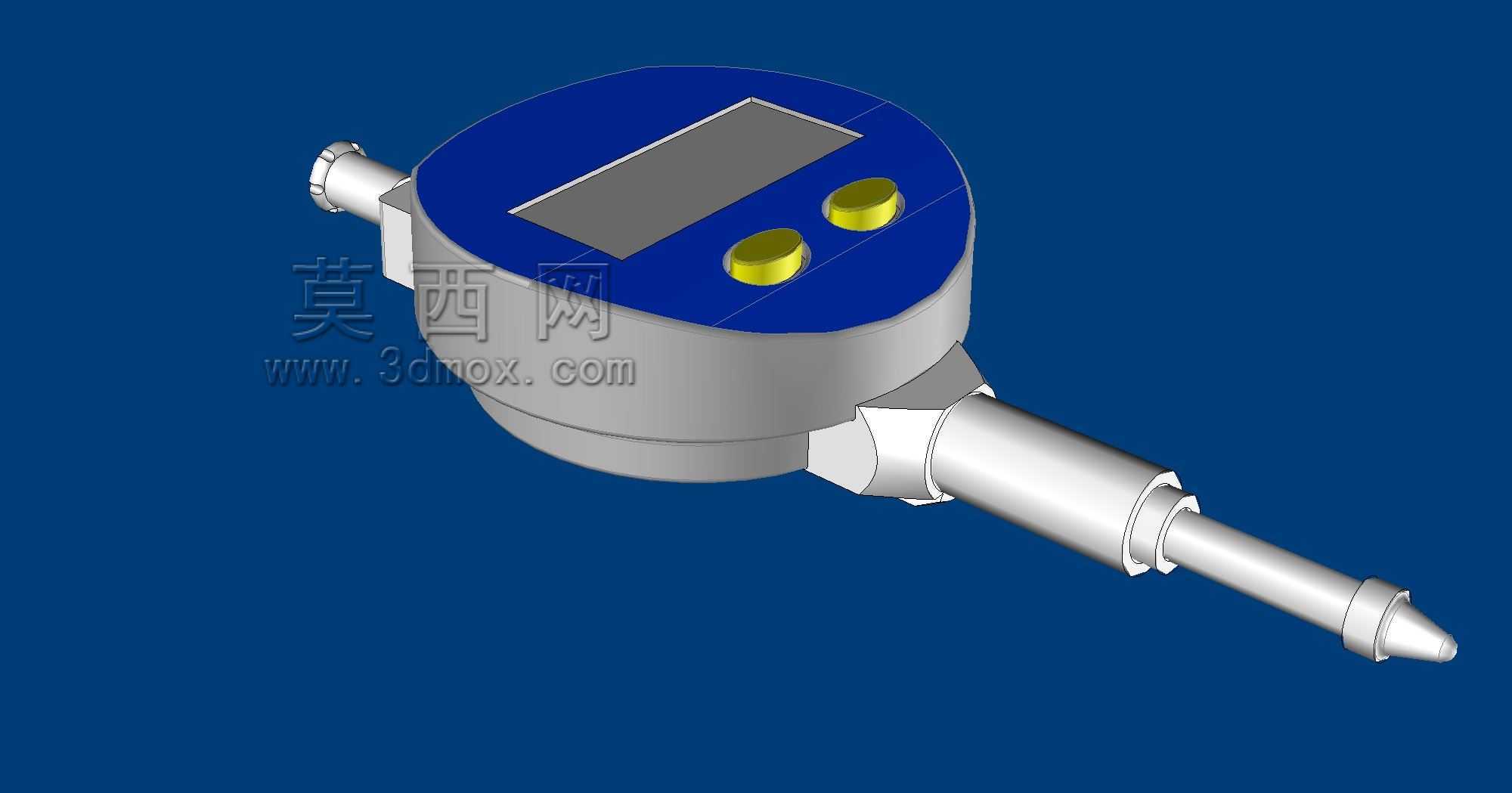

　　测杆部分采用了分段式的结构设计，靠近表头的位置做了标准的安装轴颈，这个尺寸是行业内通用的安装规格，可以直接适配市面上绝大多数的表架、磁性表座以及自动化检测工位的安装孔位，不需要额外制作转接工装，降低了现场部署的改造成本；测杆的导向段做了高精度的间隙配合设计，保证测杆轴向移动时的直线度，避免侧向力带来的测量误差，测头部分采用可更换的结构，用户可以根据不同的测量场景选配平测头、球测头、刀口测头等不同类型的测头，适配平面、曲面、窄槽等不同被测表面的测量需求，测头的连接螺纹同样采用通用标准规格，备件采购替换十分方便。

　　从实际使用的功能特性来说，这款装置的核心作用是完成相对尺寸的比较测量：使用前先用量块或者标准件对表置零，之后测量工件时，显示屏直接显示被测尺寸相对于标准件的偏差值，相比直接测量绝对尺寸的量具，比较测量的精度更高，更适合大批量生产中工件尺寸一致性的快速判定；装置内部的测量机构采用位移传感原理，没有传统机械表的齿轮传动结构，不存在机械磨损带来的精度漂移问题，长期使用的稳定性更好，日常维护只需要定期清洁测杆，避免切削液、铁屑进入导向间隙即可，维护成本远低于传统机械式量表。

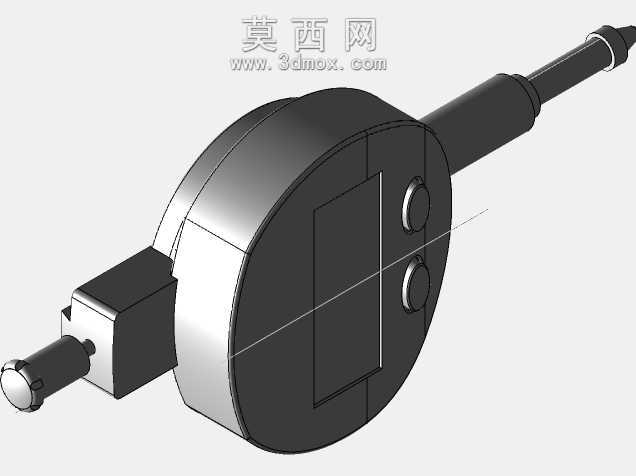

　　设计过程中对安装边界的考量也十分贴合现场实际：表头背部是平整的安装面，当需要在专用检具上嵌入安装时，背部平面可以直接贴合检具的安装基板，配合侧部的锁紧结构就能完成固定，不会出现转动偏移；测杆的全行程移动范围覆盖了精密加工常见的尺寸公差带区间，不管是磨削加工的微米级公差检测，还是普通铣削加工的丝级公差判定，都能满足量程需求；整体重量控制在单手握持无明显负重感的范围，长时间手持进行批量工件检测时，也不会给质检人员带来过大的手部负担，表头的边角全部做了圆弧过渡处理，没有尖锐的棱角，手持操作时不会硌手，也避免了操作过程中刮伤工件的已加工表面。

　　在不同行业的实际应用中，这款测量装置的适配性也很强：在汽车零部件加工车间，它可以用来检测轴类零件的径向圆跳动、端面跳动，配合V型块表架就能快速完成检测；在五金冲压件生产环节，它可以安装在冲压工位旁，对冲压件的料厚、成型高度进行快速抽检；在模具修配场景中，它可以用来检测模具合模后的间隙差、镶件的高度差，辅助修模人员快速判断修配余量；在计量室的量值传递环节，它还可以配合量块组完成低等级量具的示值误差校准，实现一物多用，减少不同场景下的量具采购品类。
