小型无人机正反桨叶结构设计

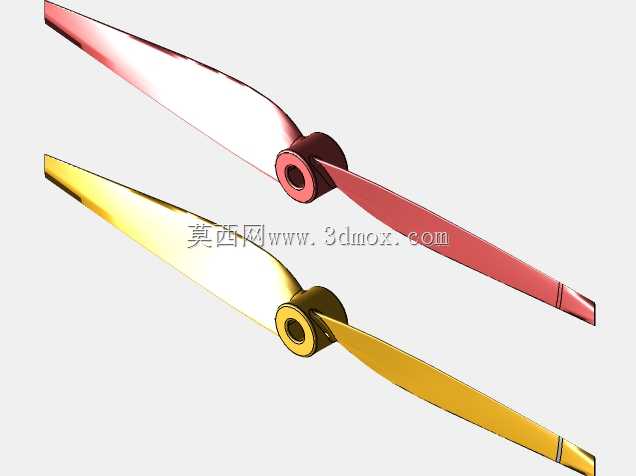

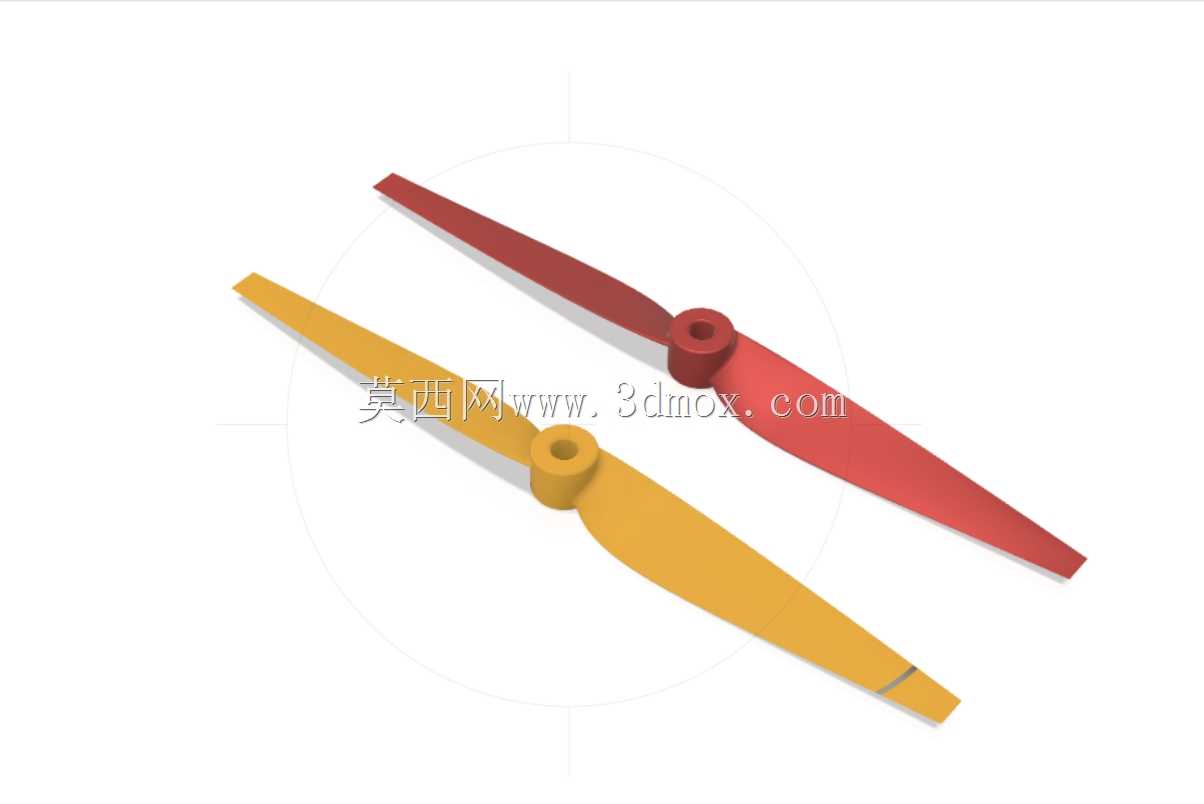

这类两叶螺旋桨目前在小型多旋翼无人机、微型航模以及小型风冷散热模组中应用十分广泛，日常选型和建模过程中，需要先明确桨叶的安装匹配边界，才能保证后续装配和运行的可靠性。从结构设计逻辑来看，正反桨的区分核心是桨叶翼型的扭转方向，图中两款不同配色的桨叶分别对应顺时针与逆时针旋转工况，配对使用时可抵消旋翼转动产生的反扭矩，避免机身出现自旋偏移，这也是多旋翼飞行器动力布局的基础设计逻辑。

设计这类桨叶时，首先要锁定安装端的轴孔尺寸与定位结构，图中桨根位置的柱状安装座带有中心通孔，孔径需要匹配对应动力电机的输出轴直径，安装座端面的贴合平面要保证与电机安装面完全平行，避免高速转动时出现桨叶跳动带来的振动问题。桨叶的翼型截面从桨根到桨尖采用渐变扭转设计，靠近桨根的位置弦长更宽、安装角更大，用来匹配桨根区域较低的线速度，保证足够的启动扭矩输出；靠近桨尖的位置弦长逐步收窄、安装角平缓减小，适配桨尖更高的线速度，降低高速转动时的空气阻力与翼尖涡流损耗，提升整体气动效率。

从实际使用场景来看，这类小尺寸两叶桨除了航空航天领域的微小型无人机使用，部分小型桌面通风设备、嵌入式散热风道的送风结构也会采用类似的翼型设计，只是在材质选择和动平衡精度要求上有差异：航空用途的桨叶需要做严格的动平衡校准，桨叶质心偏差控制在极小范围内，避免高速转动时的振动传递到机身，影响飞控传感器的采样精度；而普通散热用的扇叶对动平衡要求稍低，但会更侧重送风效率与运行噪音的平衡。建模过程中需要注意桨叶的曲面连续性，翼型过渡区域不能出现明显的折角，否则实际运行时会产生额外的紊流，既降低动力效率，也会带来不必要的气动噪音。另外桨叶的外形尺寸需要匹配设备的安装间距，比如多旋翼无人机上相邻两个机臂的桨叶转动范围不能出现重叠，要预留足够的安全间隙，避免飞行过程中桨叶碰撞导致炸机；散热场景使用时，桨叶的转动外径要匹配风道的内壁尺寸，间隙过大会产生回流降低送风效率，间隙过小则容易出现剐蹭风道的问题。
