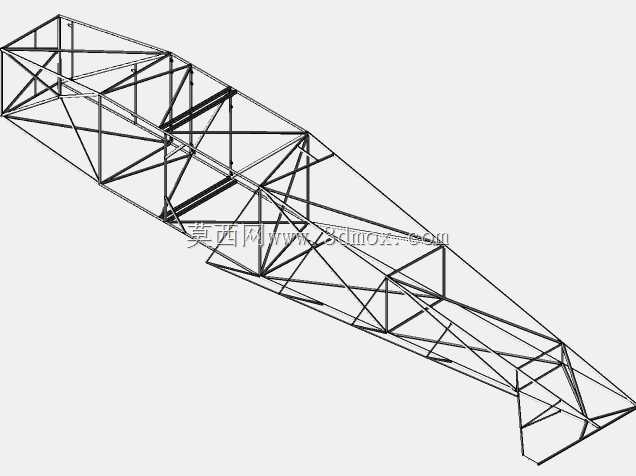

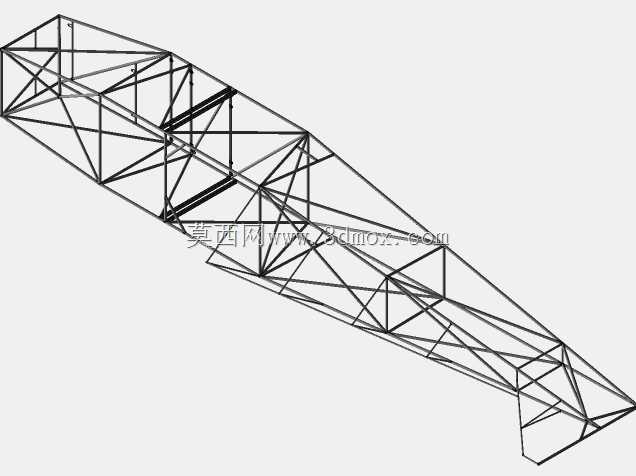

Sonerai2轻型飞机桁架式机架结构

该桁架式机架作为轻型载人飞机的核心承力基体，主要服务于自制超轻型运动飞机、航空教学实训样机、小型通航飞行器改装研发等场景，承担全机飞行过程中的全部载荷传递任务，是整架飞机的结构安装基准，机翼、尾翼、动力系统、起落架、座舱蒙皮等所有机载部件都需要依托该机架完成定位安装，直接决定整机的结构强度、飞行稳定性与使用寿命。从结构设计逻辑来看，该机架采用空间钢管桁架构型，完全遵循航空薄壁结构轻量化设计思路，通过不同规格管材的空间三角构型排布，将飞行过程中产生的升力、发动机推力、气动阻力、着陆冲击载荷等各类复杂受力，均匀分解到每一段管材构件上，在严格控制整体结构重量的前提下，实现足够的结构刚度与抗疲劳性能，避免飞行过程中出现结构共振或者过量形变影响飞行操控精度。在实际建模落地过程中，整个结构以顶层基准草图为核心驱动，所有管材的空间定位角度、连接节点位置都与基准草图保持全关联，设计人员调整基准草图的关键尺寸参数时，整个机架的结构可以同步完成更新，大幅提升后续结构迭代优化的效率。需要注意的是，部分空间交汇角度特殊的节点，在做薄壁特征生成时容易出现特征运算失败的问题，遇到这类情况需要先对节点处的小圆角做过渡处理，再执行特征生成操作，就能保证结构特征的完整性。该模型中对管材连接节点做了等效实体处理，没有还原真实焊接件的焊道细节，这种处理方式可以大幅降低模型的特征数量，提升后续仿真运算的效率，完全能够满足机翼翼型设计、尾翼参数匹配、整机质心估算、飞行载荷仿真等前期研发环节的使用需求，不需要在非核心的焊缝细节上耗费额外的建模时间。从安装边界来看，机架前段预留了动力系统安装位，可匹配对应排量的航空活塞发动机安装接口，中段为座舱承载区域，预留了座椅、操纵机构、航电设备的安装定位点，后段为尾翼连接段，预留了平尾、垂尾的安装铰接位，下部预留了起落架的固定连接点，所有安装点位的位置度都符合轻型飞机的通用设计规范，能够直接作为结构设计的基准参考，帮助设计人员快速完成整机的结构布局搭建，减少前期基础骨架建模的重复工作量。
