可收放式小型起落支撑轮结构设计

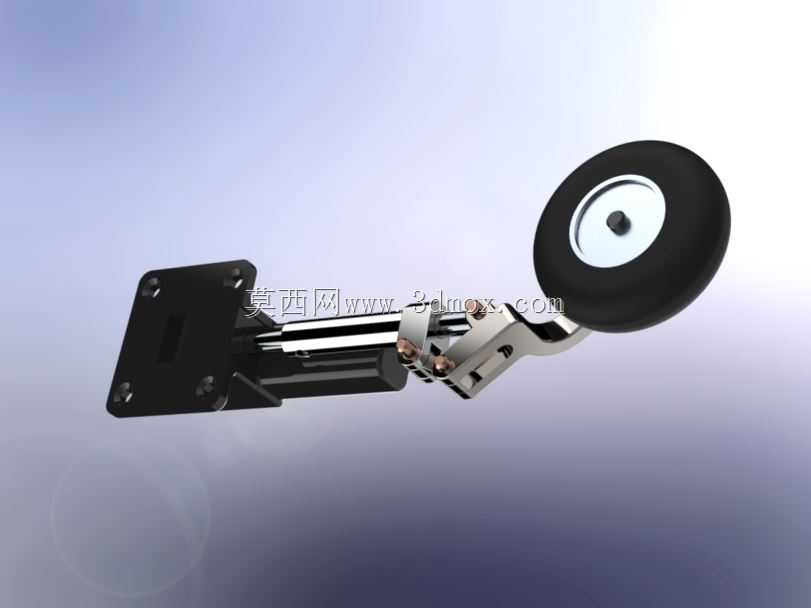

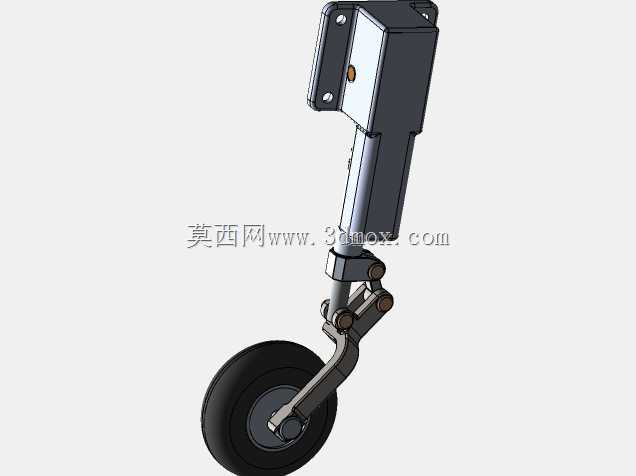

在轻型飞行器、小型无人机的起落系统设计中，这类可收放支撑轮是兼顾飞行减阻与地面滑行支撑的核心部件，日常作业场景覆盖轻型运动飞机地面滑跑、起降支撑，以及小型工业无人机地面停放、短距移动的承载需求。从结构功能来看，该支撑轮集成了收放作动、缓冲减震、转向承载三个核心功能模块，上部的盒式壳体为收放机构提供安装容纳空间，侧壁预留的两个安装孔用于将整个组件固定在机身承力框架上，安装时需保证安装面与机身纵轴的垂直度误差控制在合理范围，避免收放过程出现卡滞。设计过程中优先考虑收放行程的合理性，作动筒内置的线性驱动结构可带动下部摇臂完成90度范围内的摆动，实现轮体从垂直支撑状态到水平收纳状态的切换，收纳后轮体完全藏入机身舱段内，不会额外增加飞行过程中的空气阻力。下部的轮架采用铰接式摇臂结构，摇臂连接位置设置有耐磨衬套，可在地面滑行遇到颠簸时提供小幅度的缓冲行程，配合轮胎本身的形变能力，吸收地面传递的冲击载荷，避免刚性冲击传递到机身结构。轮体采用实心橡胶材质，适配轻型载荷下的使用需求，无需额外维护充气压力，轮轴位置设置有润滑注油通道，可定期补充润滑脂降低转动摩擦阻力。设计时需要重点校核收放极限位置的干涉边界，伸出状态下轮体最低点到安装面的垂直距离需匹配机身离地高度要求，保证地面停放时机身处于水平姿态；收纳状态下轮体最外侧到安装面的水平距离需小于机身舱段的内部净宽，避免收放过程中轮体与舱壁发生剐蹭。铰接点的位置布局经过多轮迭代优化，保证作动筒输出的推力可以顺畅驱动摇臂完成全行程动作，不会出现死点位置，同时在收放到位位置设置有限位结构，避免机构过行程造成结构损坏。整个结构的受力传递路径清晰，地面支撑时轮胎承受的垂直载荷依次通过轮轴、摇臂、上部铰接座传递到机身安装框架，载荷传递过程中各铰接点的受力方向经过优化，尽可能降低结构件承受的弯曲应力，提升整体承载效率。
