航模用2280KV正转无刷电机带螺旋桨结构

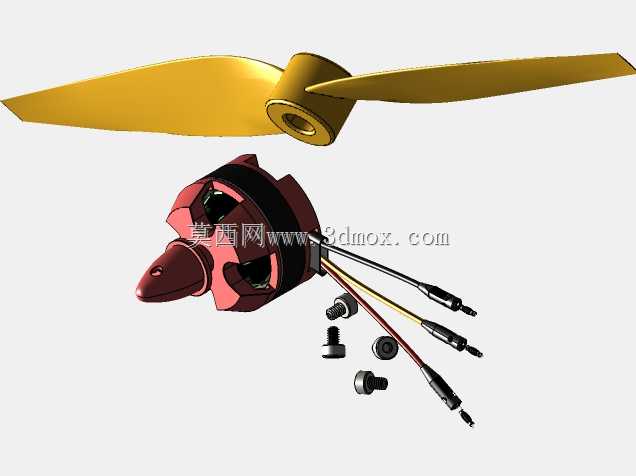

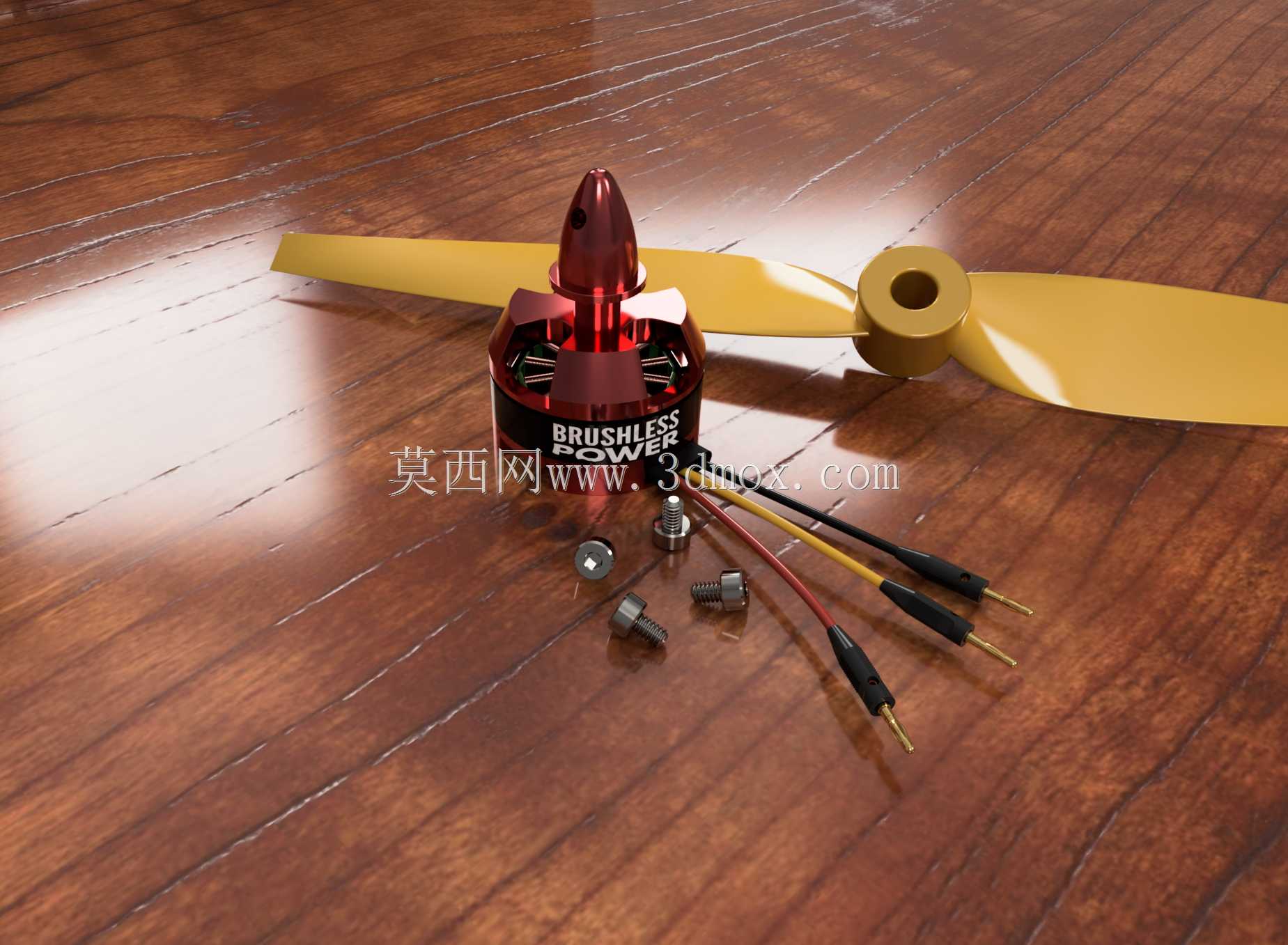

这款动力组件主要面向小型多旋翼航模、固定翼航模的动力段配套需求，日常作业场景覆盖消费级航拍无人机、入门级竞速穿越机、小型航模教学实训平台的动力输出端，作为整套飞行设备的核心动力源，负责将电能转化为旋转机械能，带动螺旋桨切割空气产生升力与推力，支撑飞行器完成起飞、悬停、机动飞行、降落等全套飞行动作。从功能特性来看，该款无刷电机采用外转子结构设计，2280KV的转速参数适配2-3S锂电池供电区间，搭配对应尺寸的两叶螺旋桨时，可在额定功率区间内输出稳定推力，满足起飞重量在500g-800g区间的航模设备动力需求，相比同规格有刷电机，具备运转噪音低、电磁干扰小、运转寿命长、能量转换效率高的优势，适配常规航模电调的信号输出逻辑，无需额外改装即可完成接线调试。设计过程中优先考虑了航模装机的实际适配需求，电机底座预留了标准的十字安装孔位，孔位间距匹配市面上主流航模机架的电机安装座尺寸，安装时无需额外打孔改造，直接使用配套的内六角螺丝即可完成锁附固定；电机输出轴采用标准直径设计，可适配对应孔径的螺旋桨快拆座与桨夹，螺旋桨中心孔位与桨夹定位凸台完全匹配，安装后不会出现偏心抖动问题，有效降低高速运转时的动平衡偏差。接线端采用常规三相线布局，线长预留了足够的机架走线空间，线端预压了香蕉插接头，可直接与电调输出端对接，减少装机时的接线工作量。外形尺寸方面，电机主体直径与高度适配小型航模的机臂安装空间，不会突出机臂轮廓过多，减少飞行过程中的风阻影响；螺旋桨的展开长度匹配对应KV值下的最优推力区间，桨叶翼型经过优化，在保证推力输出的同时降低运转时的空气紊流，搭配电机外壳的流线型整流帽，可进一步减少桨根位置的气流扰动，提升动力输出的平顺性。安装边界上需要注意，电机锁附时螺丝拧入深度不能超过底座螺纹孔的有效深度，避免顶伤内部定子绕组；螺旋桨安装时需确认正转方向与电机转向匹配，锁紧桨夹螺母后要手动转动检查是否存在刮蹭机臂、动平衡偏差过大的问题，接线时需确认三相线的相序匹配，避免出现电机反转的情况。整套结构在设计时还原了实际量产产品的装配关系，包含电机定子、外转子、整流帽、螺旋桨、安装螺丝、接线端子等全部细节，可直接用于航模动力系统的装配模拟、机架干涉检查、动力布局仿真等工作，也可作为小型无刷电机结构教学的演示模型使用。
