在航模、小型仿生机器人、精密桌面自动化装置的开发场景中,微型伺服执行元件的选型往往直接决定整套机构的空间利用率与动作精度,这款超微型舵机的结构设计,正是针对小负载、小安装空间的闭环控制需求完成的。从实际使用场景来看,这类舵机常被用于固定翼航模的舵面偏转控制、微型多足机器人的关节驱动、小型云台的角度微调,甚至是桌面级小型自动化工位的工件拨取动作,其输出扭矩足以覆盖100g以内负载的0-180度角度定位需求,响应速度能够匹配多数遥控类、小型自动类装置的动作频率要求。

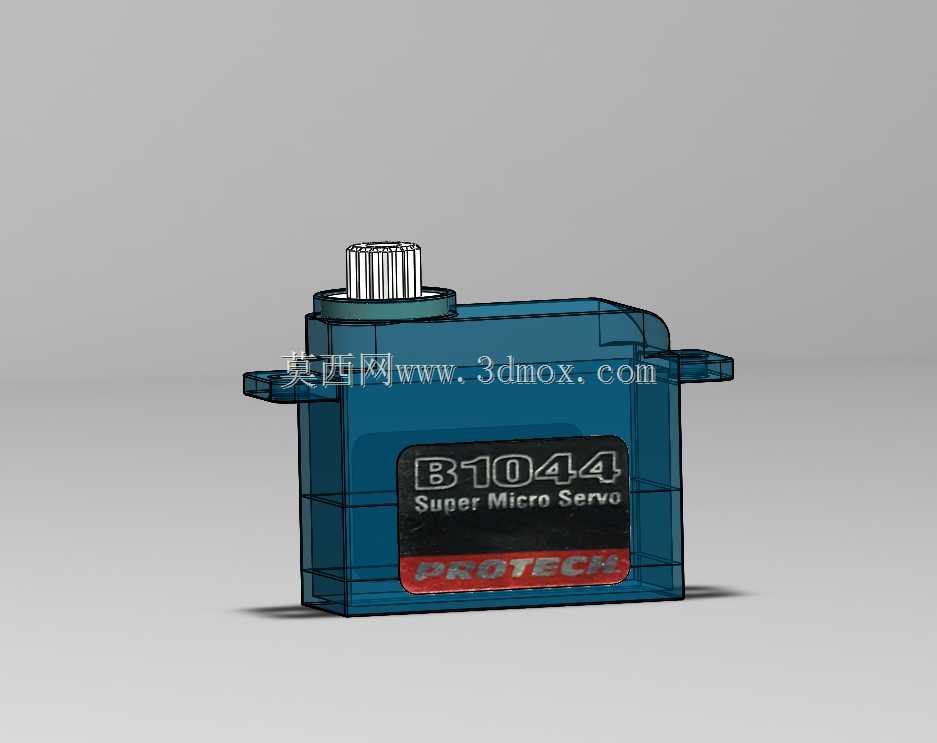

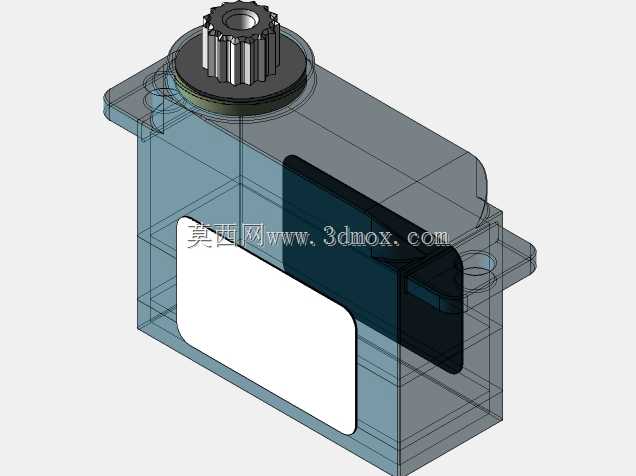

设计过程中优先考虑了安装边界的适配性,壳体两侧伸出的带孔安装耳是核心定位结构,安装孔的中心距、孔径均匹配主流微型航模的安装孔位标准,无需额外做转接件即可直接替换同规格的传统微型舵机;整体壳体采用半透明工程塑料材质,既能够直观观察内部齿轮组的啮合状态,也能在保证结构强度的前提下尽可能压缩壳体壁厚,将整体外形尺寸控制在指甲盖大小的级别,适配狭窄的安装腔体。顶部的输出齿轴采用标准齿形规格,可兼容市面上绝大多数通用舵机摇臂,无需定制专用连接件,降低选型后的配套成本。
从功能结构来看,内部集成了直流驱动电机、减速齿轮组、电位器角度反馈元件与控制电路,能够根据输入的PWM信号精准调整输出轴的偏转角度,定位精度满足小型装置的动作控制要求。壳体上的标识区域做了内凹设计,粘贴标识后不会额外增加外形尺寸,避免安装时与周边结构产生干涉;底部的平整端面可作为辅助定位面,在空间极度受限的场景下,可直接通过粘接方式固定,无需依赖两侧的安装耳,拓展了安装方式的灵活性。
设计时还充分考虑了轻量化需求,整体结构在保证齿轮组支撑强度、安装耳抗扭强度的前提下,尽可能去除了非受力区域的多余材料,整体重量控制在克级水平,不会给航模、微型机器人这类对自重敏感的装置带来过多负载负担。走线位置预留于壳体侧端的缺口处,线材引出后可顺着安装面排布,不会在输出轴转动区域形成干涉,也避免了动作过程中线材被拉扯损坏的问题。
