带支撑安装结构的太阳能电池板组件

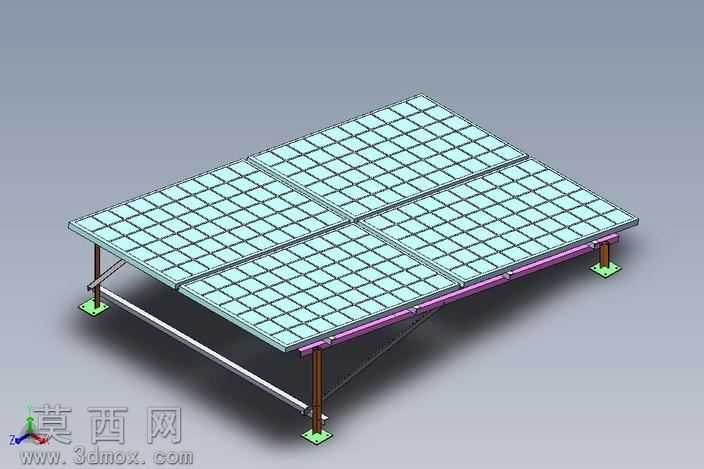

本作品为带配套支撑系统的太阳能电池板三维建模成果，建模过程依托三维设计软件完成全参数化搭建，首先对太阳能电池板的核心发电单元进行模块化拆分，将单块电池板划分为边框、光伏电池片阵列、封装层三个核心部分，逐一完成单体特征建模后通过阵列装配完成四块电池板的排布组合，精准还原了光伏组件表面整齐的电池片网格排布效果，每片电池片的尺寸、间距均参照常规民用光伏组件的实际比例设置，保证模型的尺寸合理性。支撑结构部分采用分部件建模后装配的思路完成，首先搭建底部的方形固定支座，支座预留地脚安装孔位，匹配实际户外安装的固定需求；竖向支撑立柱采用金属型材特征建模，还原型材的截面结构与表面质感，横向连接梁采用圆管型材特征，搭配斜向的加固支撑杆件，形成稳定的三角支撑结构，提升整套支架的抗荷载能力；电池板与支架的连接部位设置专用压块结构，还原实际安装中电池板的固定方式，避免组件出现滑脱风险。材质渲染阶段针对不同部件匹配对应材质属性，光伏电池片表面设置带轻微反光的淡蓝色半透明封装材质，模拟钢化玻璃覆盖下的电池片视觉效果，金属支架部分区分不同构件的材质表现，竖向立柱做棕褐色金属防锈涂层质感，横向支撑梁做银灰色金属哑光质感，底部支座做绿色防腐涂层质感，压块与紧固件做镀锌金属亮面质感，通过材质差异清晰区分不同功能的构件，提升模型的辨识度与真实感。整套模型的结构设计充分考虑户外光伏安装的实际需求，支撑结构的高度、倾斜角度均参照常规民用光伏系统的最佳受光角度设置，各连接部位的装配关系完整还原实际安装逻辑，既保证了模型外观的还原度，也完整呈现了带支撑系统的太阳能电池板的整体结构组成，可用于光伏安装方案展示、结构教学演示、相关产品设计参考等场景，模型各部件均保留可编辑的参数特征，方便后续根据实际需求调整组件尺寸、支架高度、排布方式等参数，适配不同的使用场景需求。
