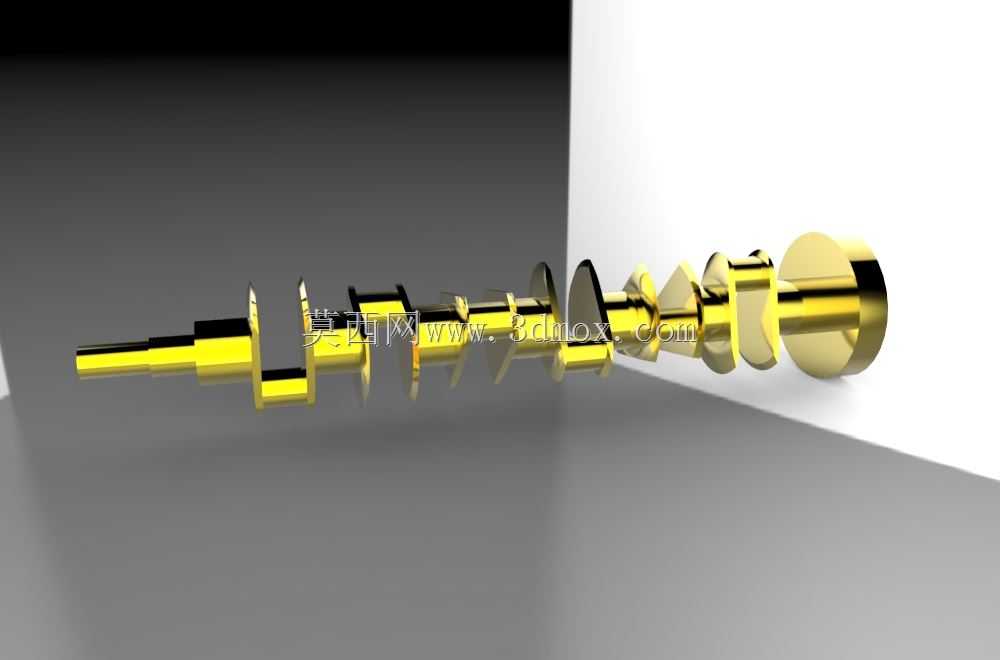

多段变径偏心曲轴结构三维设计

这类变径偏心曲轴结构，核心应用场景集中在需要将旋转运动转化为往复直线运动、或是将往复驱动力转化为旋转输出的动力总成中，常见于小型内燃机、高压柱塞泵、微型压缩机以及部分专用冲压设备的动力端，是动力转换环节的核心承载零件。从实际用途来看，该曲轴的多段偏心轴颈分别对应不同的动力输出点位，可同时驱动多组连杆组件完成同步或相位差固定的往复动作，相比单偏心曲轴，能在更小的安装空间内实现多工位并行动力输出，大幅缩小整机的轴向尺寸。设计过程中首先要确认各段偏心轴颈的偏心距参数，偏心距直接决定了配套连杆的行程范围，需要匹配从动部件的运动行程要求，同时各偏心段之间的相位角需要根据从动件的动作时序精准设定，避免出现运动干涉或动力时序错乱的问题。从结构特性来看，该曲轴采用分段变径设计，主轴颈与偏心轴颈之间通过圆弧过渡结构连接，可有效降低应力集中系数，避免长期交变载荷下出现轴颈根部断裂的问题；轴端的定位法兰结构用于和动力输入端的带轮、齿轮或联轴器连接，法兰端的安装孔位需要匹配通用连接件的孔距标准，保证动力输入的同轴度，减少运转过程中的径向跳动。外形尺寸方面，轴向总长度需要匹配设备箱体的内部安装空间，两端主轴颈的直径需要适配箱体上的轴承安装位，保证轴承选型的通用性，无需定制特殊规格的支撑轴承；偏心轴颈的直径需要和配套连杆大头的轴瓦尺寸匹配，保证配合间隙处于合理范围，兼顾运转灵活性与支撑刚性。安装边界上，曲轴两端的主轴颈伸出长度需要控制在轴承端盖的密封范围内，避免出现轴端过长干涉其他部件、或是过短导致密封件无法有效贴合的问题；各段偏心轴颈的回转半径需要提前做运动包络校核，确认曲轴在整周回转过程中，不会和箱体内部的加强筋、油路通道或是其他固定部件发生碰撞，同时要预留足够的润滑油路空间，保证运转过程中各轴颈配合面能得到充分润滑，降低磨损速率。建模过程中需要重点保证各轴颈的同轴度、偏心距的尺寸精度，以及过渡圆角的曲率一致性，这些参数直接影响后续零件加工的合格率，以及实际运转过程中的动平衡表现，若偏心段的质心偏移量控制不当，高速运转时会产生明显的振动，进而影响整套设备的运行稳定性与使用寿命。
