双缸对置式航模动力装置结构设计

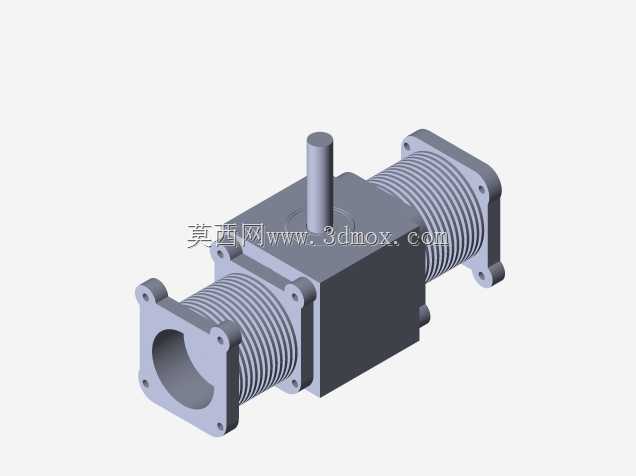

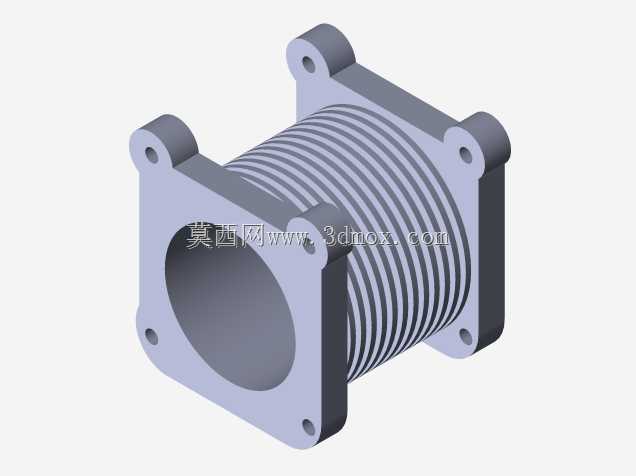

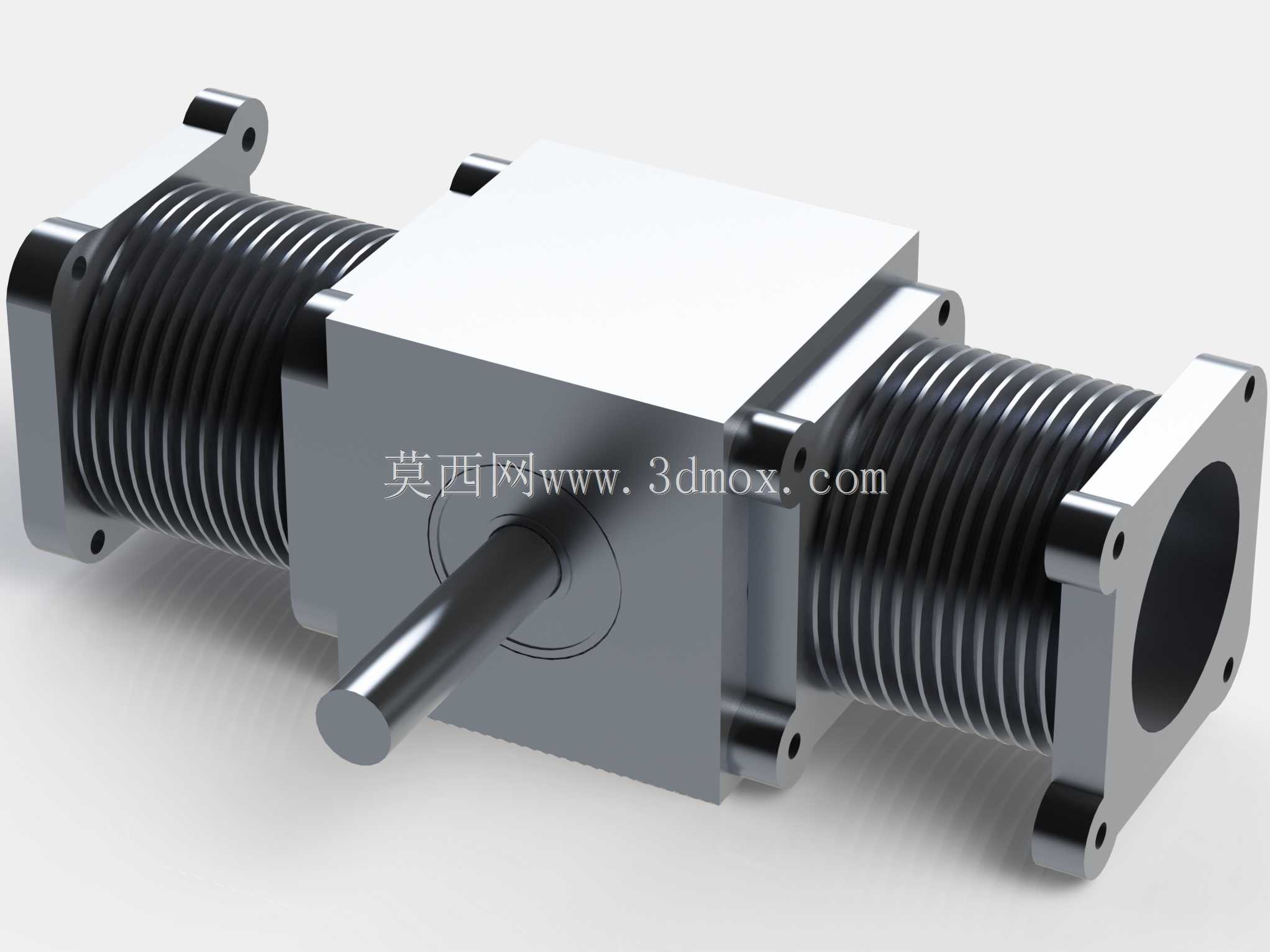

这款双缸对置布局的航模动力结构，在小型航空模型动力选型场景中，主要适配固定翼像真机、小型仿真航模的动力输出需求，区别于常规单缸航模发动机的振动特性，对置双缸的结构能在运转过程中抵消大部分往复惯性力，降低航模飞行时机身的振动传导，减少机载电子设备受振动干扰的概率。从结构设计逻辑来看，中部的方形箱体集成了曲轴安装腔与输出轴支撑位，两侧对称布置的气缸散热鳍片采用等间距排布，在航模飞行的迎面气流作用下，能快速带走气缸做功产生的热量，避免连续运转下的热衰减问题。输出轴从箱体单侧伸出，轴径与安装法兰的孔位匹配常规航模的螺旋桨安装座尺寸，安装时无需额外定制转接件，两侧气缸的安装法兰预留了标准螺栓过孔，可直接固定在航模的防火板安装位上，安装边界的尺寸控制适配多数15-25cc级别的航模机身防火板预留空间，不会出现与机身侧板、舵机安装位干涉的问题。设计过程中针对活塞往复运动的反向联动做了结构验证，曲轴的两个曲柄销呈180度对置布置，保证两侧活塞的运动方向始终相反，抵消往复运动产生的一阶惯性力，虽然该结构在实际量产动力中会因进排气布置复杂度提升增加成本，但作为结构原理验证与教学演示结构，能清晰展示对置双缸动力的运动逻辑，帮助建模学习者理解曲轴连杆机构的联动关系、动力传递路径，以及散热结构、安装定位结构的设计思路。箱体的壁厚做了均匀化处理，既保证曲轴运转时的支撑刚度，又不会因壁厚过大增加不必要的重量，符合航模动力组件对重量控制的严苛要求，输出轴的支撑位采用了双轴承定位的结构，减少轴系运转时的径向跳动，保证螺旋桨运转的动平衡稳定性，避免高速旋转时产生额外振动。
