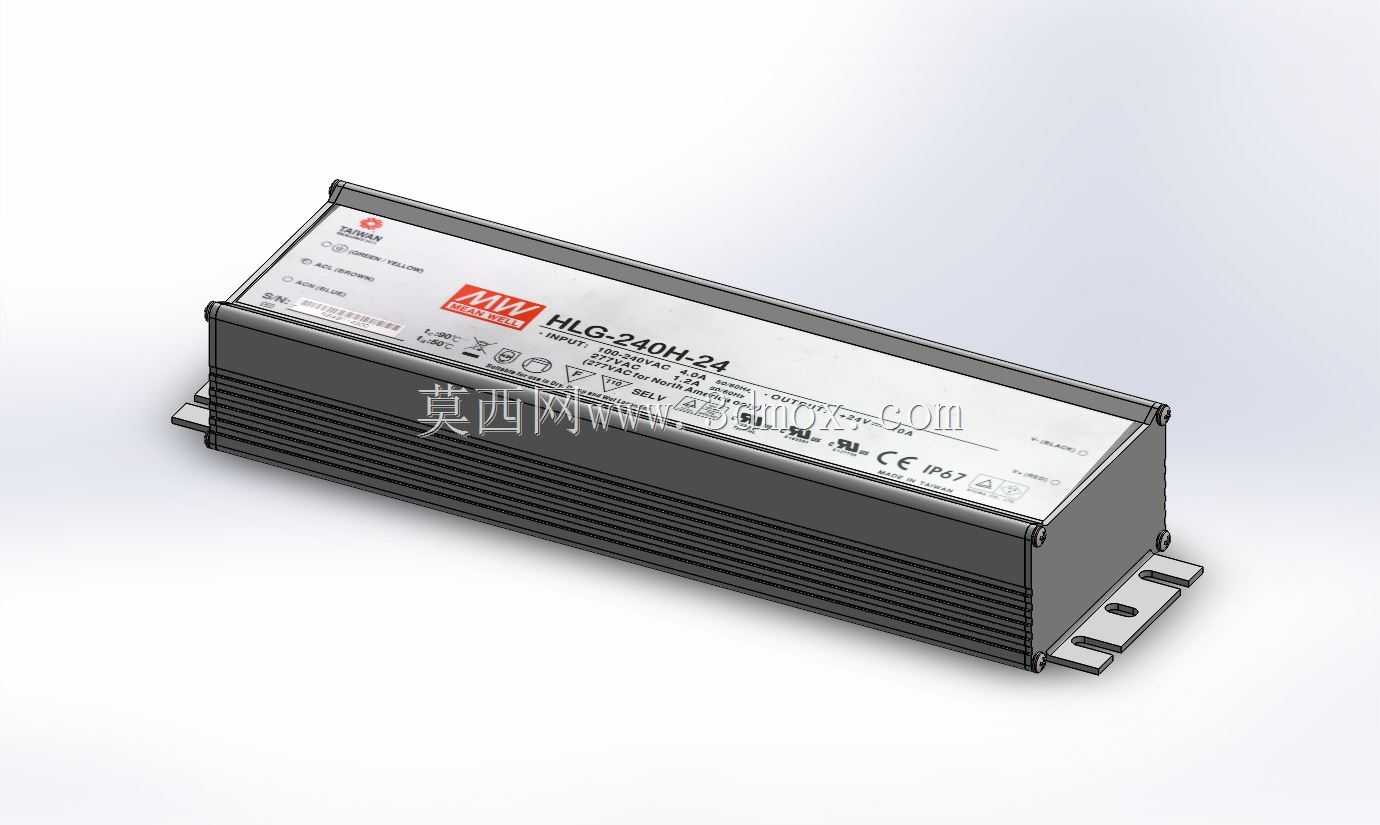

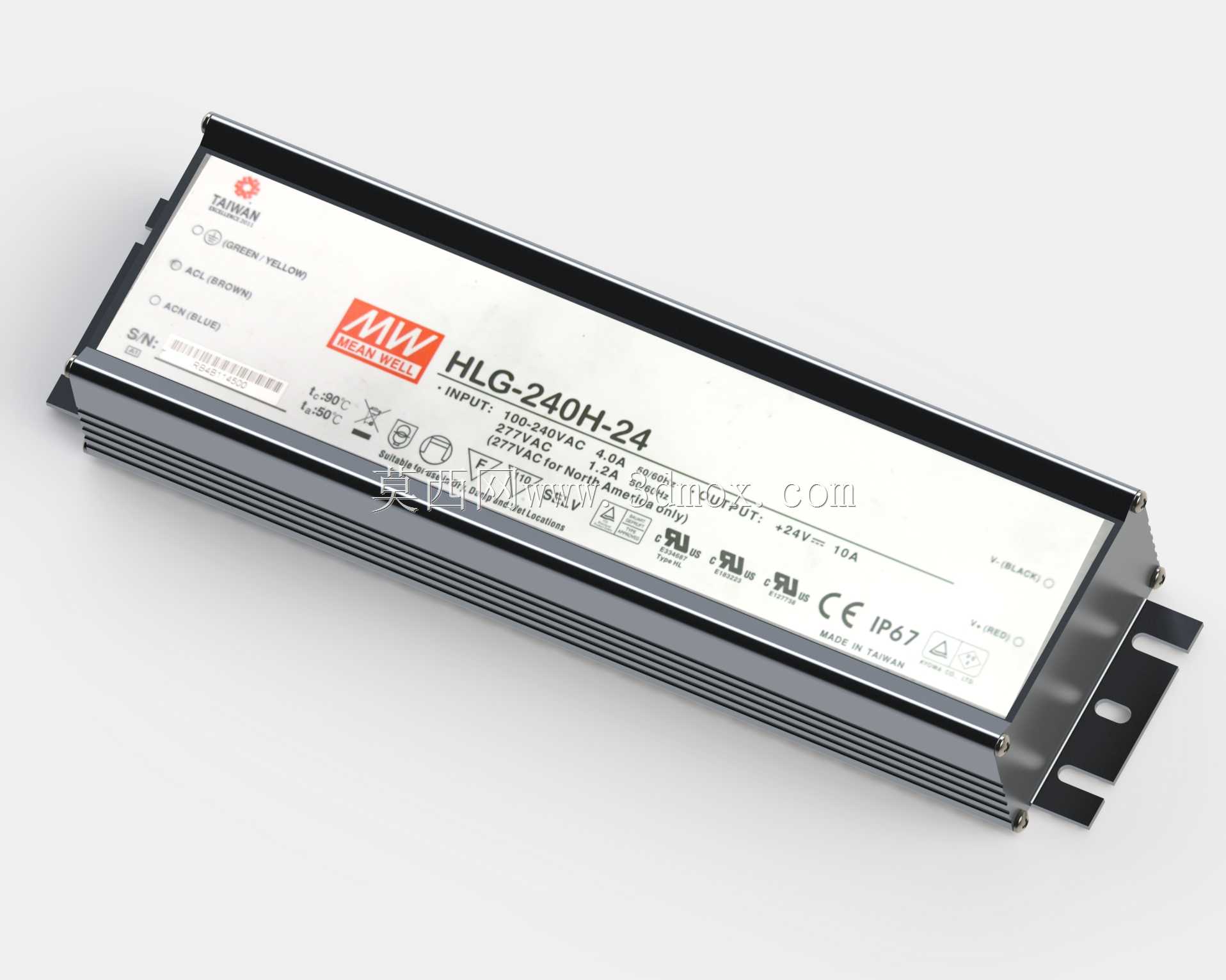

明纬HLG-240H-24防水LED驱动电源结构

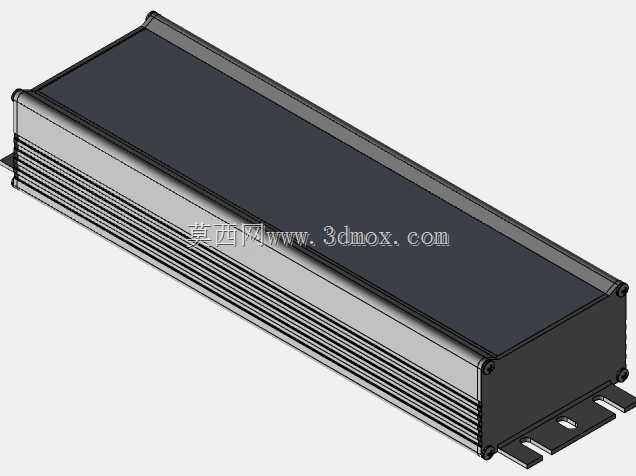

　　这款明纬HLG-240H-24开关型LED驱动电源，是户外照明、景观亮化、工业设备照明场景中常用的供电部件，日常在做户外灯具配套、设备内置供电结构设计时，经常会用到这类高防护等级的电源产品，建模时需要完全还原其实际安装尺寸与结构细节，才能保证后续装配环节不出现干涉问题。从实际应用场景来看，这类电源常被安装在户外路灯的灯杆内腔、洗墙灯的背部腔体、植物工厂的补光灯架侧边，或是潮湿多尘的工业车间照明设备内部，因为使用环境常年面临淋雨、凝露、粉尘堆积的考验，所以外壳整体采用拉伸铝型材一体成型结构，型材表面做了阳极氧化处理，既可以提升散热效率，又能避免长期户外使用出现壳体腐蚀的问题。

　　两端的端盖采用阻燃PC材质注塑成型，和铝型材壳体之间设置了一体化的密封胶条，装配后可以达到IP67的防护等级，短时间浸水、高压水柱冲刷都不会影响内部电路的正常工作，建模时需要注意端盖和型材配合的止口尺寸，预留密封胶条的压缩空间，还原实际装配的公差配合关系。从功能特性来看，这款电源输出为24V直流稳压，额定输出功率240W，输出端带有恒压恒流双重保护，输入侧支持宽电压交流输入，可以适配不同地区的电网电压标准，输入端和输出端的接线位置都做了防水接头设计，接线完成后拧紧接头的锁紧螺母，就可以实现线缆位置的密封，避免水汽从接线位置进入壳体内部。

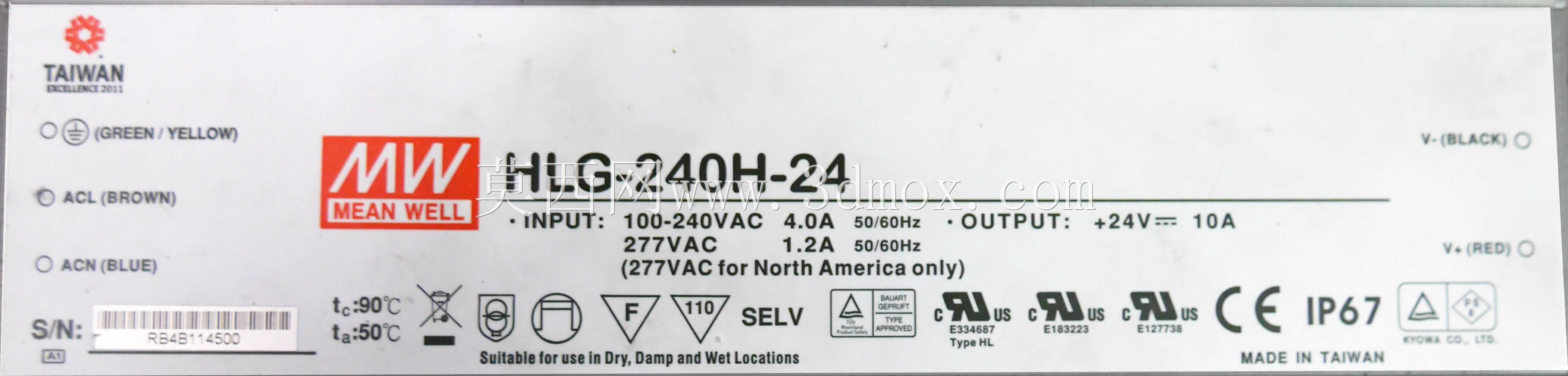

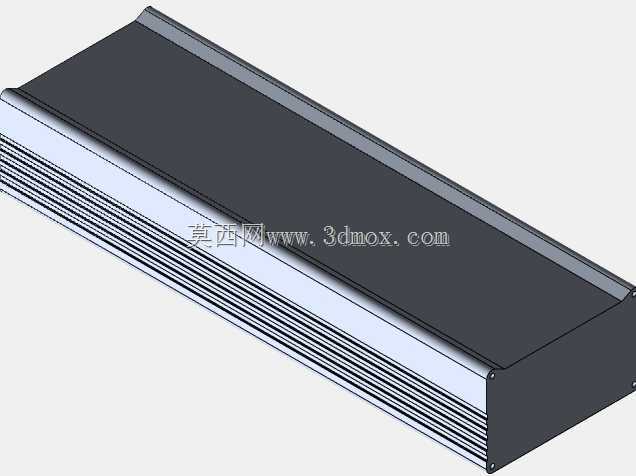

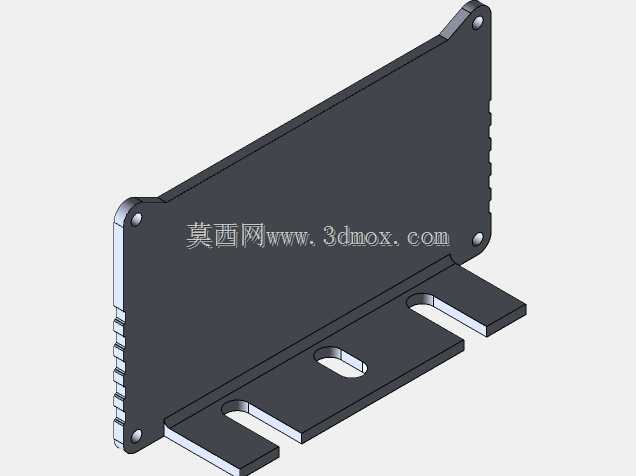

　　建模过程中，需要准确还原接线端子的位置、防水接头的螺纹尺寸，以及壳体侧面的散热筋结构——这些散热筋不是装饰结构，是和内部功率器件的散热基板直接贴合的，筋条的高度、间距都经过热仿真优化，建模时不能随意修改筋条的尺寸参数，否则会影响后续热仿真分析的结果准确性。从安装结构来看，电源壳体两端延伸出带安装孔的固定耳，固定耳上开有长圆形的安装孔，可以适配安装位置的小范围尺寸偏差，建模时需要准确标注安装孔的中心距、孔位直径，以及固定耳和壳体主体的相对位置，这些尺寸是结构设计时做安装位预留的核心参数，一旦尺寸出现偏差，实际装配时就会出现孔位对不上、无法固定的问题。壳体表面的标识区域也做了细节还原，包括输入输出参数标识、认证标识、警示标识的位置和尺寸，这些细节在做产品整体渲染、装配示意的时候可以提升模型的真实感，也方便后续做BOM清单核对时快速识别部件参数。在做配套结构设计时，需要注意电源周围的散热空间预留，虽然这款电源自带铝型材散热壳体，但如果安装在完全密闭的小腔体内部，还是需要预留至少10mm的周边散热间隙，避免长期满负载工作时热量堆积，影响电源的使用寿命。另外电源的输入输出线缆出线方向、弯曲半径也需要在装配建模时提前考虑，避免线缆和周边结构出现硬折弯、被壳体锐边割破绝缘层的问题。

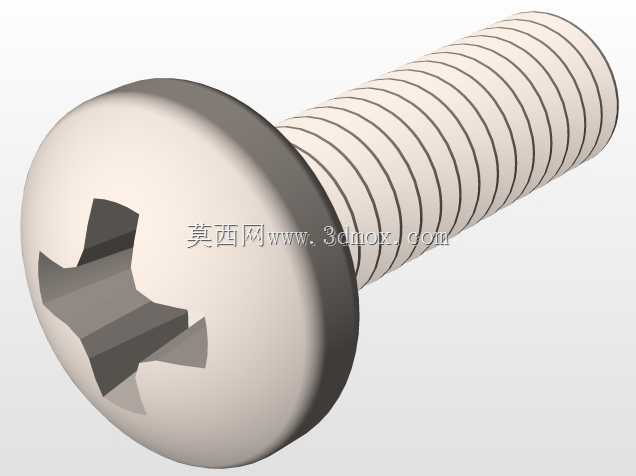

　　从内部结构的还原角度，虽然外观看不到内部的PCB板、变压器、电容等器件，但建模时可以参考同型号电源的拆解结构，在壳体内部预留对应器件的安装空间，方便后续做整机的电磁兼容仿真、热分布仿真时使用，外壳的壁厚、型材的截面形状都完全按照实物测绘尺寸还原，保证模型和实物的一致性，不管是做装配干涉检查，还是做产品展示渲染，都可以直接使用。这类防水电源的结构设计有很多细节考量，比如壳体的棱角位置都做了小圆角过渡，避免安装时划伤操作人员的手部，端盖的固定螺丝采用不锈钢材质，避免长期户外使用生锈导致无法拆卸维护，这些细节在建模时都做了还原，尽可能贴近实物的工程设计细节，而不是只做一个形似的外观模型。
