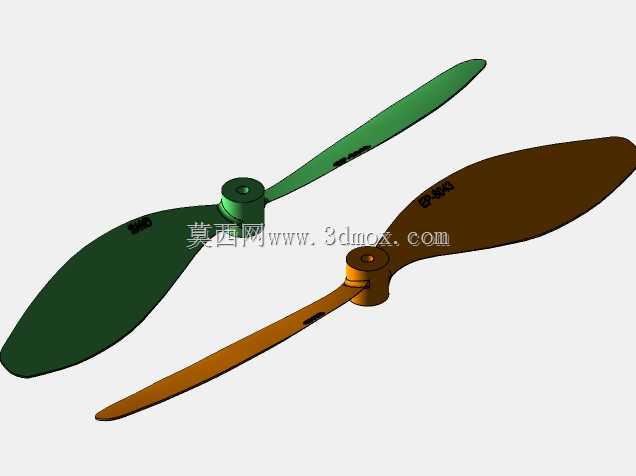

无人机正反桨叶结构三维设计

这套正反配对的螺旋桨结构，主要适配小型多旋翼无人机、航模飞行器以及部分低空小型巡检设备的动力输出端，是旋翼类飞行器产生升力、抵消机身反扭矩的核心执行部件。日常作业场景中，正反桨需要配对安装在对角电机轴上，正桨顺时针旋转、反桨逆时针旋转时，二者产生的反扭矩会相互抵消，避免机身出现不受控的自旋，同时共同输出垂直向上的升力，承载整机与挂载设备的重量，保障飞行姿态稳定。

从功能特性来看，两款桨叶均采用翼型曲面设计，桨根位置做了加厚处理，能承受电机高速旋转带来的离心力与气动载荷，桨尖位置做了收窄修型，可降低高速旋转时的翼尖涡流损耗，提升气动效率，减少飞行过程中的气动噪音。桨叶中心的安装孔位做了同轴度公差约束，能适配标准规格的电机输出轴，安装后不会出现偏心抖动的问题，孔位周边的凸台结构可增大与电机压盖的接触面积，避免高速旋转时桨叶出现打滑移位。

设计过程中，首先根据目标飞行器的起飞重量、电机KV值、单桨预期拉力值确定桨叶的直径与螺距参数，再通过曲面建模构建连续顺滑的翼型曲面，保证桨叶从根部到尖部的翼型弦长、安装角平滑过渡，避免曲面出现折角导致的应力集中与气动效率下降。建模时特意对正反桨的曲面旋向做了对称校验，保证二者在相同转速下产生的拉力值一致，不会出现单侧拉力偏差导致的飞行姿态倾斜。

安装边界方面，桨叶中心安装孔的孔径适配常用的小型无刷电机轴径，桨根的厚度尺寸匹配标准桨夹的夹持范围，安装时只需将桨叶孔位对准电机轴，压上桨盖拧紧固定螺丝即可，不需要额外做结构修改。桨叶整体的旋转直径覆盖小型多旋翼飞行器常用的桨叶尺寸区间，安装后不会与相邻机臂、机架结构发生运动干涉，预留的安全间隙可满足飞行器做俯仰、横滚机动动作时的运动空间需求，日常更换维护时只需松开固定螺丝即可快速拆装，不需要拆解其他机架部件。
