带保持架深沟滚珠轴承结构设计

在各类旋转传动设备中，这类带保持架的滚珠轴承是应用覆盖范围极广的支撑部件，从普通民用电机、输送辊道，到机床主轴、轻工机械的旋转工位，都能见到这类结构的身影。它的核心作用是为旋转轴提供径向支撑，同时可承受一定数值的轴向载荷，将轴运转过程中的摩擦阻力控制在较低水平，减少动力传递过程中的损耗，同时约束轴的轴向与径向窜动量，保证轴上配套零件的运转精度。

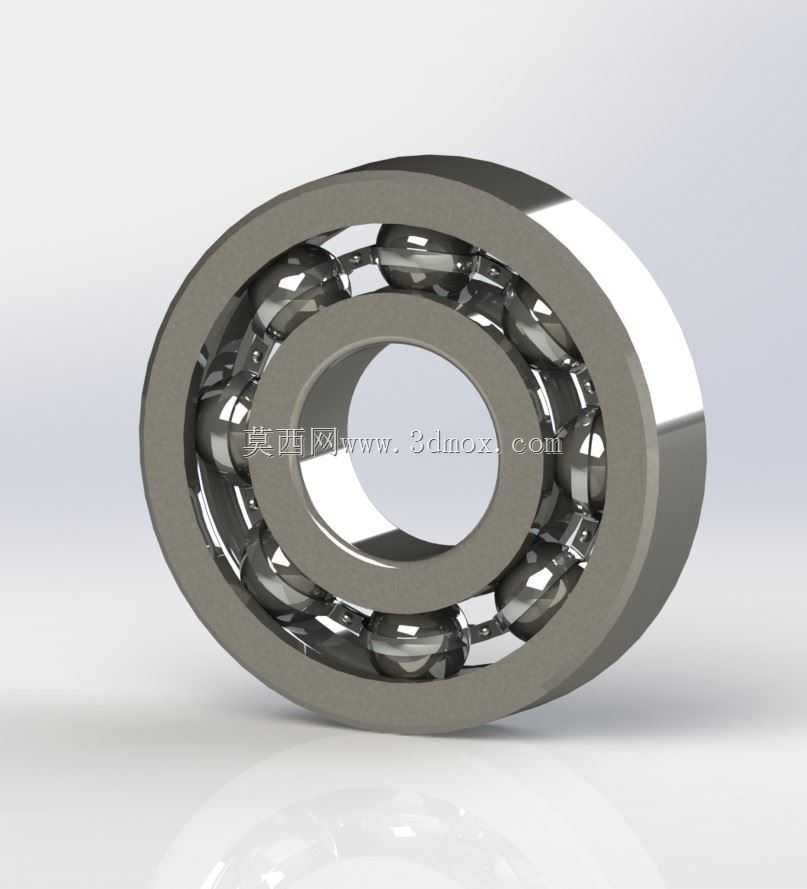

从结构设计逻辑来看，该轴承分为内圈、外圈、滚动钢球、保持架四个核心部分。内圈通常与轴采取过盈配合随轴同步转动，内圈外侧加工有对应弧度的滚道，滚道的曲率半径略大于钢球半径，保证钢球滚动时的接触面积均匀，避免应力集中；外圈一般与设备的轴承座孔采取过渡或过盈配合，起到固定支撑的作用，内侧同样加工有匹配的滚道结构。滚动体选用高精度轴承钢球，均匀排布在内外圈滚道之间，是承受载荷、实现滚动摩擦替代滑动摩擦的核心零件。保持架的设计是这类轴承区别于满装球轴承的关键，它将每颗钢球均匀分隔在滚道圆周上，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正常滚动，在轴承无载荷区还能起到托持钢球、防止钢球脱落的作用，相比满装球结构，带保持架的设计更适合中高速运转工况，极限转速更高，运转过程中的温升更低。

从安装边界来看，这类轴承的外形尺寸遵循通用轴承的标准尺寸系列，内圈内径、外圈外径、装配宽度都有对应的标准公差范围，选型时可直接匹配对应轴径与轴承座孔的尺寸，安装时通常采用热装或者压装的方式将内圈固定在轴上，外圈嵌入轴承座孔内，两侧可配套密封圈或者挡圈实现轴向定位，部分开式结构需要定期加注润滑脂，在滚道与钢球表面形成油膜，进一步降低摩擦损耗，延长零件使用寿命。在实际设备维护中，这类轴承的失效形式多为滚道点蚀、保持架磨损、钢球碎裂，多是因为安装对中不良、润滑不足或者载荷超出额定范围导致，设计选型时需要根据实际工况的径向载荷、轴向载荷、运转转速、预期寿命计算额定动载荷，匹配对应规格的轴承，避免选型不当导致的早期失效。建模过程中需要重点保证滚道的曲率精度、钢球与滚道的配合间隙、保持架兜孔与钢球的间隙，这些尺寸直接影响后续装配干涉检查以及运动仿真的准确性，也能为后续的有限元受力分析提供精准的模型基础。
