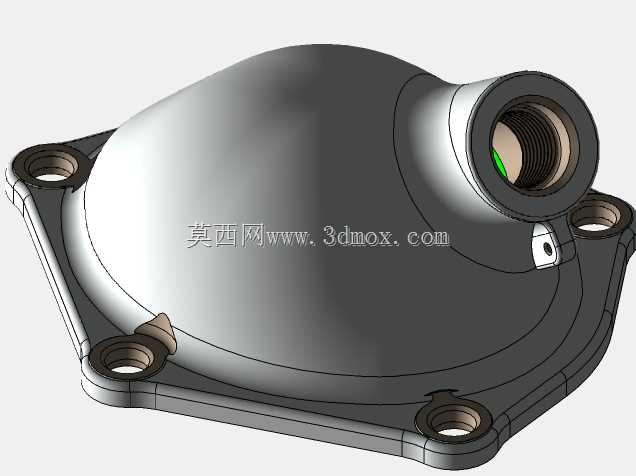

内燃机用曲面结构气门室盖

这款气门室盖主要适配小排量往复式内燃机的缸盖上部安装位，日常作业中承担着密封气门传动机构、隔绝机油飞溅外泄、平衡曲轴箱内部压力的核心作用，在乘用车、小型工程机械、通用发电机组的动力单元上都有广泛的应用场景。从结构设计逻辑来看，整体采用变曲率曲面作为主体轮廓，没有生硬的直角转折，一方面是为了避让缸盖顶部凸起的气门弹簧、摇臂轴等运动部件，预留足够的装配间隙避免运行干涉，另一方面曲面结构的刚性表现优于同厚度的平板结构，能在发动机长期运行的振动环境下降低共振异响概率，减少薄壁件的疲劳变形风险。安装边界采用带安装孔的外翻法兰边设计，法兰面做了平面度公差控制，四个角位的安装孔位对应缸盖预设的螺栓柱位置，安装时配合密封胶垫即可实现端面密封，不需要额外加工密封槽，降低了配套缸盖的加工成本。侧部伸出的带内螺纹接口是曲轴箱通风管路的连接位，接口内壁的螺纹精度满足软管快插接头或者硬管接头的装配要求，接口根部做了加厚过渡处理，避免管路插拔或者长期振动导致的根部开裂问题。建模过程中优先通过放样命令构建主体曲面，保证曲面过渡的顺滑度，没有曲率突变的位置，后续做实体加厚的时候能避免壁厚不均的问题，加厚完成后再切割出法兰安装面、侧部接口、安装孔位等特征，最后对所有锐边做倒圆角处理，既符合实际压铸件的脱模工艺要求，也能减少应力集中点。整体外形轮廓贴合缸盖顶部的布局走向，没有多余的外凸结构，不会和发动机周边的进气管路、线束支架产生装配干涉，壁厚控制在压铸工艺允许的均匀范围内，避免生产过程中出现缩孔、浇不足的缺陷，法兰边的厚度略大于主体壁厚，保证螺栓拧紧的时候法兰面不会出现翘曲变形，维持密封性能的长期稳定。
