Falco f8飞机象限操纵调节组件结构

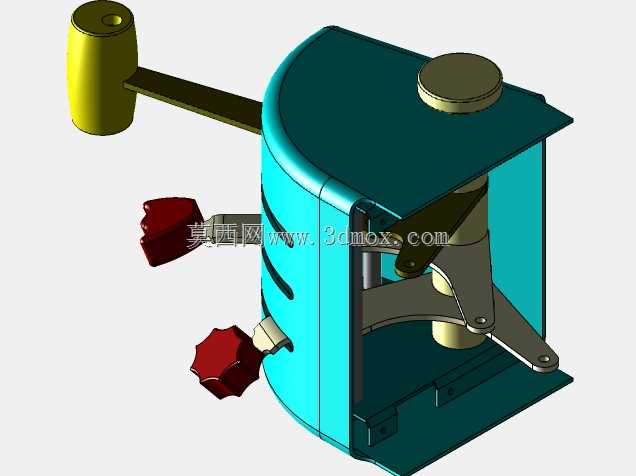

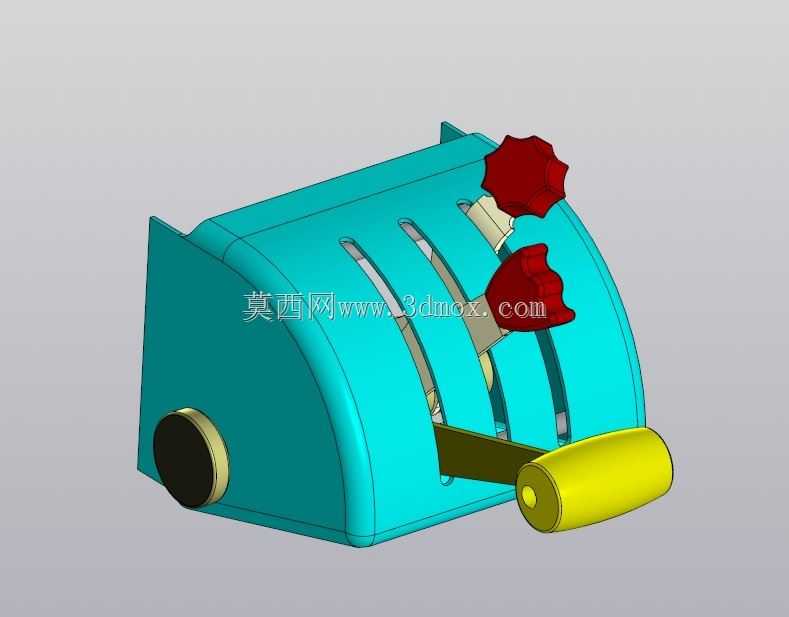

该组件属于轻型通用航空飞行器Falco f8的座舱操纵象限调节单元，主要应用于小型固定翼飞机的座舱操纵系统布局中，承担操纵档位限位、调节行程锁定的核心功能，是飞行员操纵输入与机体舵面传动机构之间的衔接结构单元。从实际装机场景来看，这类组件安装在座舱侧方操纵台的预留安装位，安装边界需要匹配座舱内部曲面蒙皮的弧度，组件外侧弧形壳体完全贴合座舱内侧的曲面轮廓，不会占用多余的座舱操作空间，同时预留的安装孔位与座舱台架的预装固定点完全对齐，不需要额外做安装位的适配修改。组件的功能逻辑围绕操纵行程的多档位锁定设计，外露的两个红色星形调节旋钮分别对应不同操纵通道的行程限位调节，旋钮采用星形防滑结构，飞行员佩戴飞行手套时也能完成旋钮的拧动操作，不需要额外摘除手套，适配飞行过程中的操作场景。伸出的黄色操纵摇臂是核心的力输入部件，摇臂表面做了圆弧过渡处理，没有尖锐棱角，避免飞行员操作时出现剐蹭，摇臂的转动行程与组件内部的限位槽完全匹配，转动到对应档位时，旋钮锁定结构会自动卡入限位槽，完成操纵位置的固定，不会出现飞行过程中操纵位滑移的问题。设计过程中优先适配公制安装尺寸标准，所有配合面的公差都按照航空机械部件的通用配合要求设定，壳体采用弧形曲面结构，一方面是适配座舱的安装曲面，另一方面可以减少组件内部的应力集中，提升长期使用下的结构强度。组件内部的档位槽采用等间距排布，每个档位对应的操纵行程都经过传动比换算，匹配舵面的实际偏转角度范围，飞行员操作时的档位反馈清晰，不会出现档位模糊的问题。端部的黑色端盖是组件的维护开口，日常检查维护时不需要完全拆解整个组件，只需要拆开端盖就可以对内部的锁定弹簧、限位滑块进行检查和润滑，降低日常维护的工作量。摇臂与内部转轴的配合部位采用耐磨衬套结构，长期反复转动也不会出现配合间隙过大的问题，保证操纵手感的一致性。整个组件的外形轮廓没有突出的尖锐结构，所有边角都做了圆角处理，符合座舱部件的人机工程要求，安装时只需要对准四个固定孔位完成紧固件安装，再连接下部的传动拉杆就可以完成装机，不需要做额外的现场修配。
