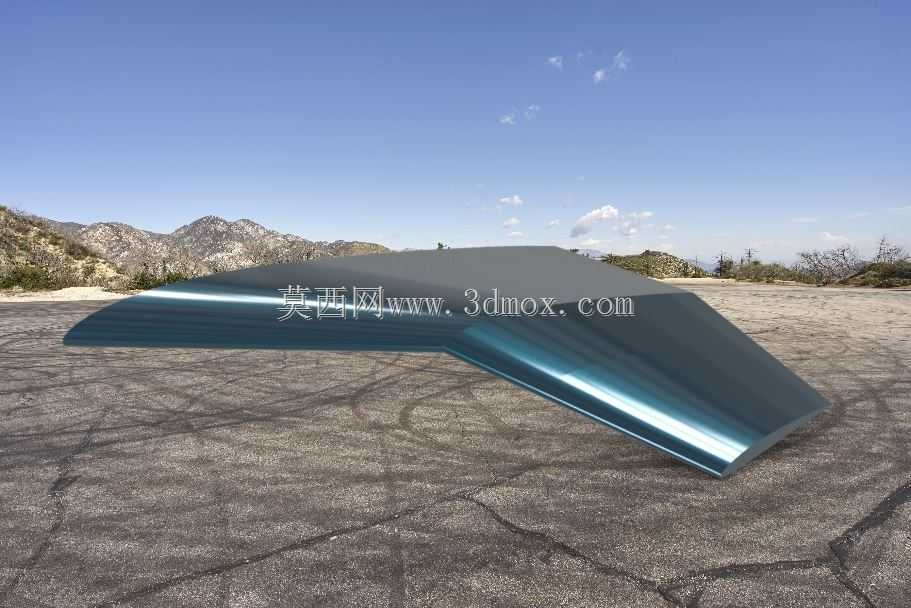

AG37左舷翼航空结构件三维数模

该结构件对应固定翼飞行器左舷主翼段的外露翼面部分，在实际飞行场景中承担核心气动载荷传递与升力生成功能，是飞行器起降、巡航、机动动作过程中直接与气流作用的关键构件。从设计逻辑来看，该翼面采用大后掠角前缘构型，匹配高速飞行状态下的激波阻力控制需求，翼型剖面沿展向做连续变厚度处理，翼根区域厚度更大以传递集中载荷，翼尖区域逐步收薄降低诱导阻力，整体翼面做了翼型扭转设计，可在大迎角飞行状态下延缓翼尖失速，提升飞行器的横向操纵稳定性。安装边界上，该翼面根部预留与机身翼盒对接的连接接口，接口位置匹配机身主承力框的传力路径，可将翼面承受的气动升力、机动过载产生的弯矩与剪力直接传递至机身主承力结构，翼面后缘预留了操纵面安装的铰接位与作动器连接接口，可适配襟翼、副翼等活动操纵面的安装需求，安装时需保证翼面基准面与机身水平基准的夹角符合气动设计要求，对接面的同轴度、平面度公差需控制在航空装配要求范围内，避免飞行过程中出现附加气动阻力或结构应力集中。从功能特性来看，该翼面的气动外形经过多轮CFD仿真迭代，在巡航状态下可保持较高的升阻比，翼面表面的光滑过渡设计可减少气流附面层分离，降低飞行过程中的摩擦阻力，结构内部可根据强度需求布置翼梁、翼肋与蒙皮的组合承力结构，在满足刚度、强度要求的前提下尽可能降低结构重量，适配飞行器的减重设计需求。在实际工程应用中，该类翼面结构可用于固定翼通用飞行器、小型无人机的左舷翼段设计参考，建模过程中完整还原了翼面的曲面外形与安装接口特征，结构设计人员可基于该数模开展翼面内部结构布置、承力件强度校核、装配干涉检查等工作，也可作为气动仿真的基础数模，开展不同飞行工况下的翼面载荷分布计算，为后续的结构优化、改型设计提供基础参考。
