RC迷你复古软式齐柏林飞艇结构设计

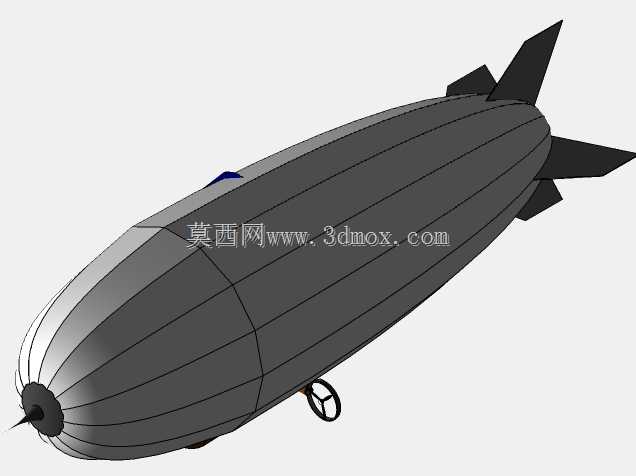

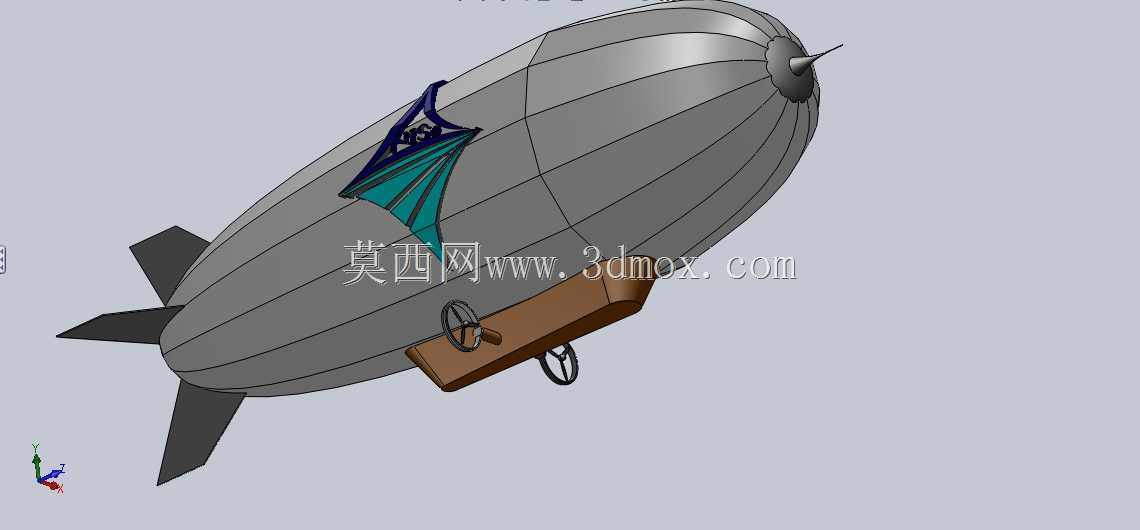

这款RC迷你软式飞艇的结构设计，核心围绕小尺寸遥控浮空器的低空近场飞行场景展开，可用于室内科普展示、小型航模赛事表演、青少年航空教学演示等场景，区别于固定翼与多旋翼航模，它依靠浮升气体提供主升力，仅需极小的动力输出即可完成悬停、慢速巡航、小半径转向等动作，对飞行场地的空域要求极低，不会像高速航模那样存在碰撞安全隐患。从功能特性来看，该设计采用软式囊体作为主体承力结构，囊体外形沿用经典齐柏林飞艇的长椭球流线型，长径比控制在4:1左右，既能够降低低速飞行时的压差阻力，也能保证囊体内部气压分布均匀，避免局部应力集中导致囊体形变。囊体头部设置硬质整流锥与系留挂点，尾部布置四片呈X型分布的安定面，安定面后缘预留舵面安装位，可通过微型舵机控制舵面偏转，实现航向与俯仰姿态的调整，无需像传统飞艇那样布置复杂的尾翼操纵连杆，有效降低了尾部结构重量。囊体下方的吊舱采用轻量化木质层板拼接结构，吊舱与囊体之间通过多组柔性绑带连接，可分散吊舱载荷对囊体表面的压强，避免长期使用中囊体局部被勒损。吊舱内部预留了动力电池、微型接收机、减速动力组的安装空间，吊舱底部前后布置两组轻量化轮式起落架，起落架采用弹性钢丝弯折成型，既能够在地面滑跑起降时缓冲冲击，也能在意外触地时保护吊舱内的电子设备，轮组采用镂空设计减少飞行时的寄生阻力。设计过程中优先控制整体结构的重心位置，将吊舱的安装位置调整至囊体气动中心略靠前的位置，保证飞行时的纵向静稳定性，避免出现抬头或者低头的配平问题；囊体侧面设置的小型三角翼结构，并非主升力面，而是用于提升侧风条件下的航向稳定性，减少低空紊流对飞行姿态的干扰。所有外露的结构件均做了圆角处理，避免尖锐棱角划破囊体，同时也能降低飞行过程中的气动噪声。安装边界方面，该飞艇整体尺寸控制在1.2米级，收纳时可将囊体放气折叠，吊舱与尾翼可快速拆卸，能够放入普通航模收纳箱中运输，不需要专用的大型储运设备；日常使用时仅需在开阔的室内场馆或者无风的室外草坪即可完成起降，不需要专用的跑道设施，动力系统匹配微型减速电机搭配大直径螺旋桨，在低转速下即可提供足够的前进推力，配合浮升气体的升力，整机续航时间远高于同重量级的多旋翼航模。结构设计中充分考虑了日常维护的便捷性，吊舱的电子设备舱采用快拆盖板设计，更换电池、调整接收机接线时不需要拆解整个吊舱结构，尾翼与囊体的连接采用魔术贴绑定，可根据飞行需求快速更换不同面积的安定面，调整飞行的操纵灵敏度。
