五缸星型径向发动机装配结构设计

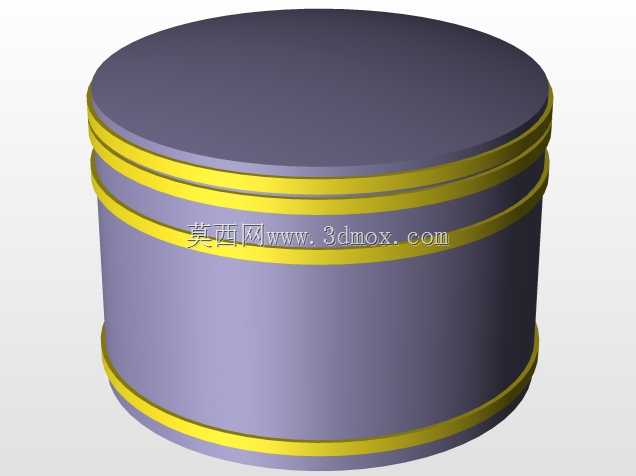

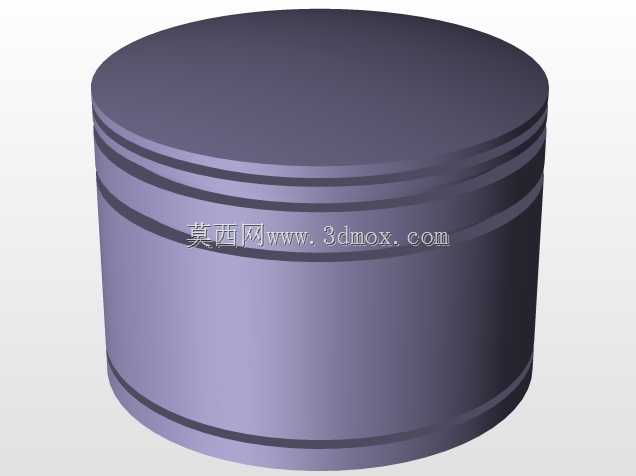

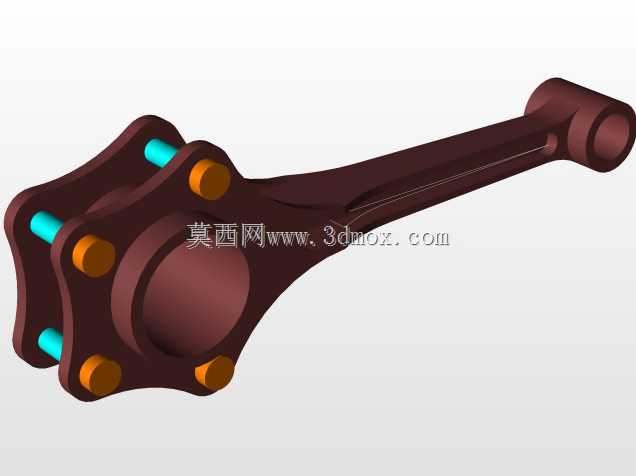

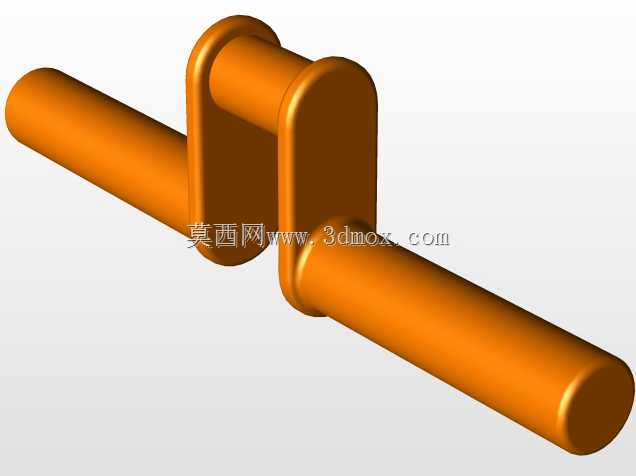

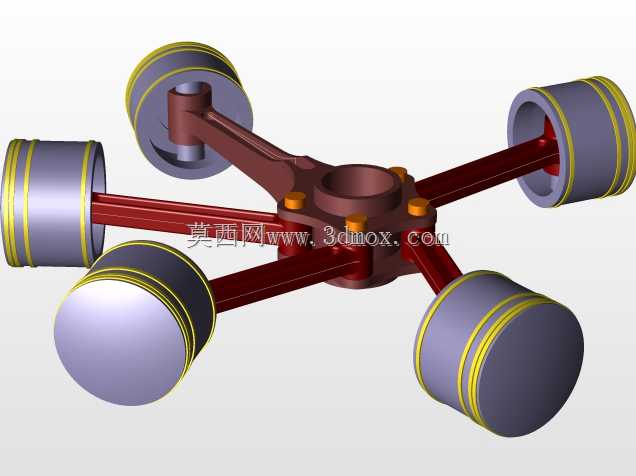

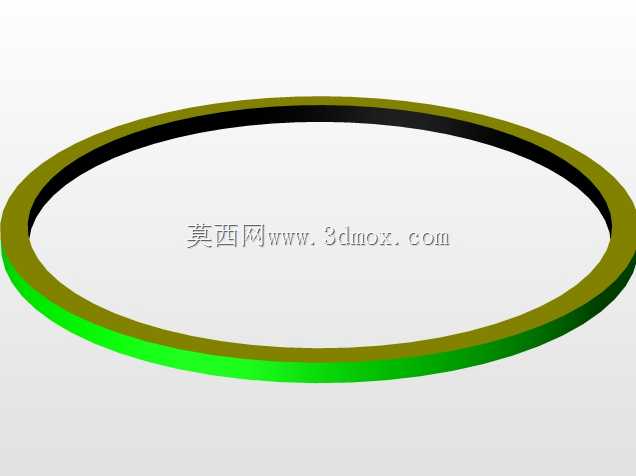

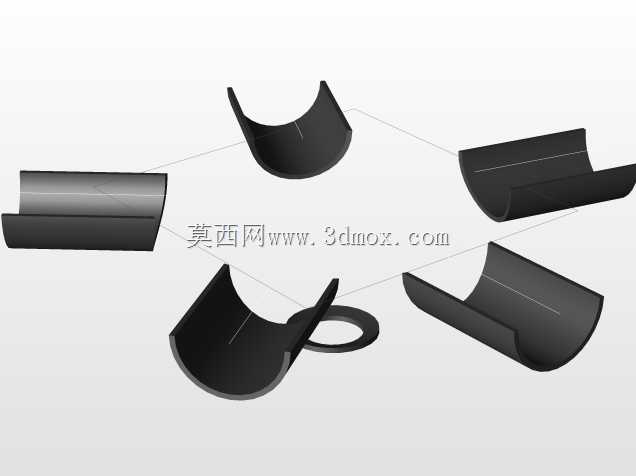

这款径向发动机采用五缸星型排布的结构设计，核心围绕中心曲柄轴完成动力的圆周式输出，五个气缸沿中心径向均匀分布，相邻气缸夹角保持72度，这种布局的优势在于能在极小的轴向空间内集成多组做功单元，相比直列排布的同排量动力装置，轴向安装尺寸可压缩40%以上，非常适合对轴向安装空间有严格限制的动力应用场景。从结构装配逻辑来看，每个气缸单元独立配套活塞、活塞环与连杆部件，五根连杆共同铰接在中心曲柄的曲柄销上，任意一个活塞的往复直线运动，都会通过连杆转化为中心轴的旋转扭矩，做功行程沿圆周方向依次错开，动力输出的平顺性远优于同缸数的直列机型，不需要额外加装大质量的平衡轴就能抵消大部分往复惯性力。在实际应用场景中，这类径向结构的动力装置最早广泛应用于轻型通航飞行器的动力系统，紧凑的径向布局能让迎风面的冷却气流直接扫过每一个气缸外壁，不需要设计复杂的水冷循环管路，依靠风冷就能满足持续高负荷运转的散热需求，大幅降低动力系统的整体自重与维护复杂度。从设计细节来看，活塞裙部采用了适配径向侧推力的型线修正，因为星型排布下不同位置气缸的连杆摆动角度存在差异，活塞在做功行程中受到的侧向力方向与直列机型有明显区别，裙部型线的修正能避免活塞在缸筒内出现偏磨，延长缸套与活塞环的使用寿命。中心曲柄的配重块采用了非对称设计，专门针对五组连杆活塞的往复质量做了动平衡校准，在额定转速区间内运转时，整机的振动幅值能控制在合理范围内，不会因为多缸径向排布出现额外的振动载荷。安装边界上，中心轴的输出端采用标准的花键连接结构，机匣的安装定位法兰沿中心圆周均匀布置安装孔，能直接匹配对应规格的动力输入接口，不需要额外设计转接法兰。气缸外壁的散热鳍片沿轴向均匀排布，鳍片的高度与间距经过匹配计算，能在迎面气流速度达到额定值时，将缸壁温度控制在材料允许的工作区间内，避免出现热变形导致的卡缸故障。连杆的大头采用整体式铰接结构，与中心曲柄销的配合面预留了标准的润滑间隙，能适配飞溅润滑或者压力润滑的不同润滑方案，满足不同使用场景下的维护需求。
