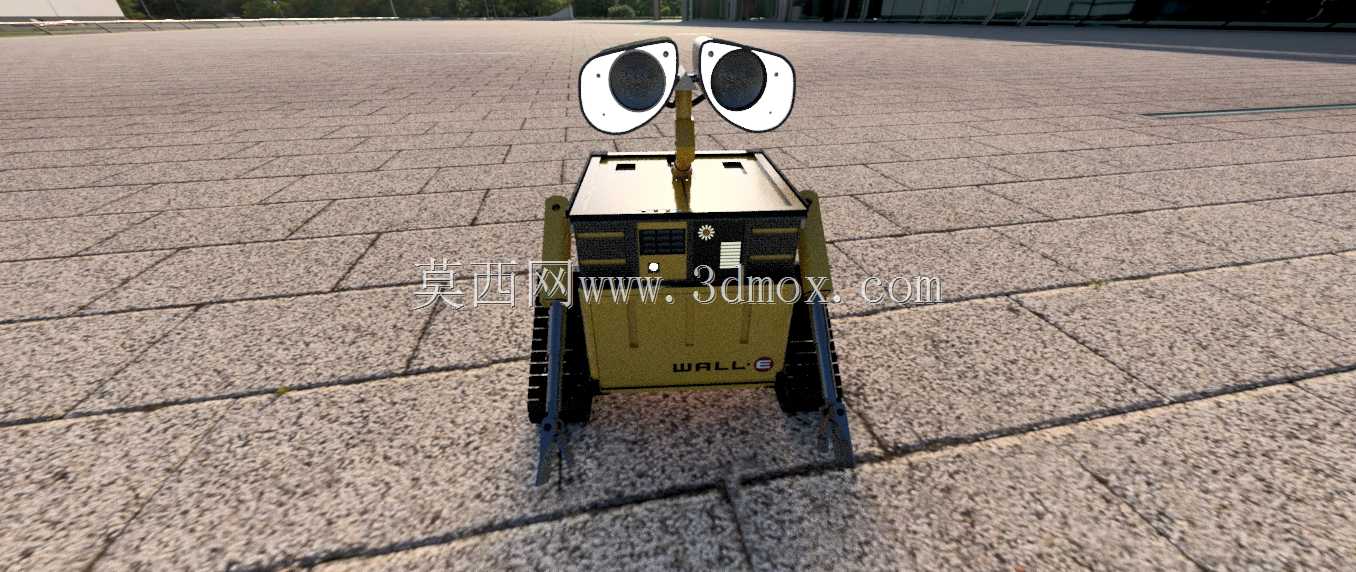

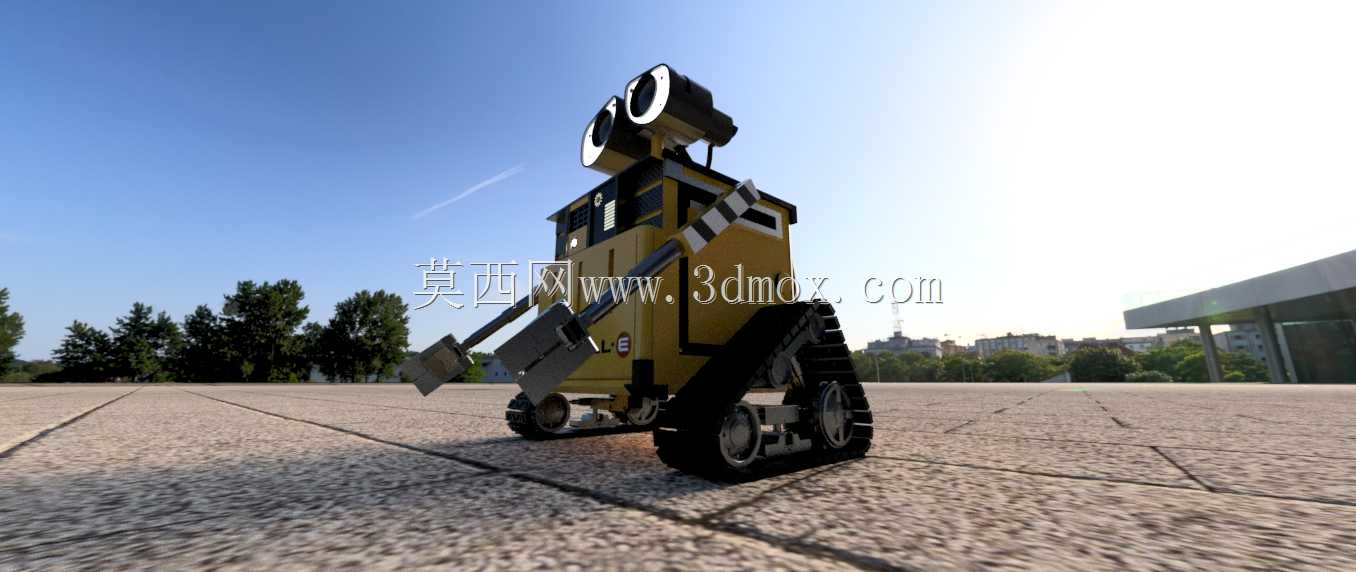

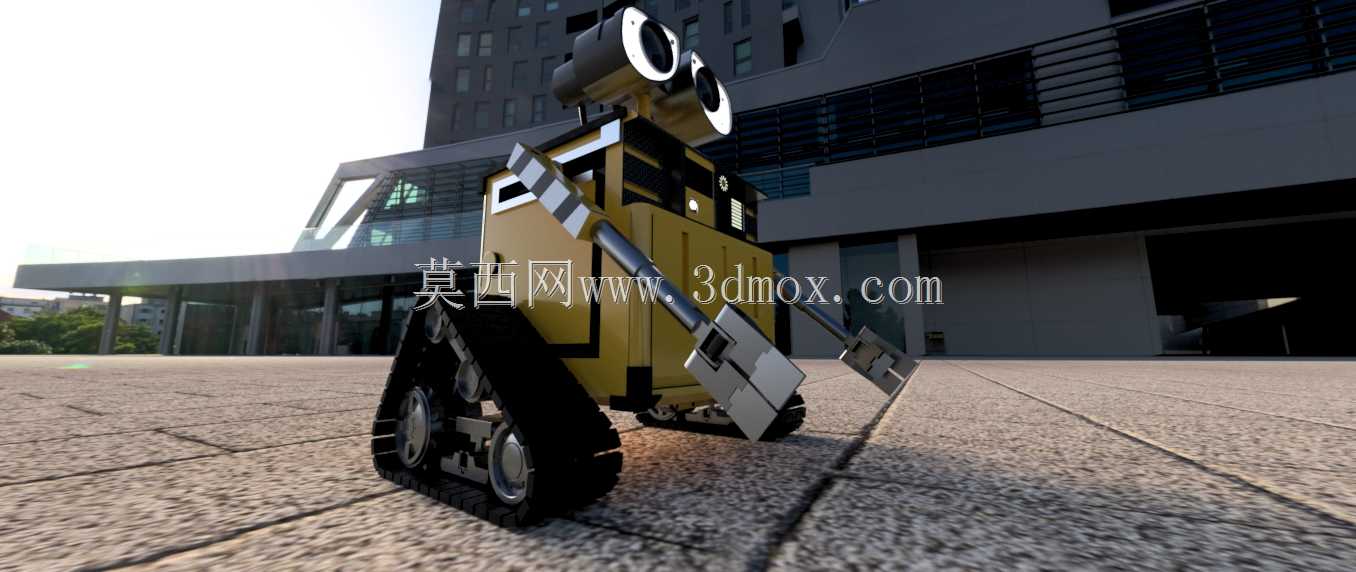

动画IP瓦力履带式探测机器人造型设计

这款履带式探测机器人的造型还原，在结构设计上优先考虑了小型移动作业平台的通过性需求，履带行走机构的接地比压控制在较低区间，能够适配碎石路面、硬质铺装、轻度起伏非铺装路面的行走需求，两侧履带独立驱动的布局预留了差速转向的结构空间，最小转弯半径可控制在自身长度的0.6倍区间，适合狭窄空间内的巡检、探测类作业场景。从功能布局来看，机身主体采用箱式框架结构，上层预留了传感器安装平面，可根据作业需求搭载环境监测、影像采集、近距离探测类功能模块，顶部的双目视觉支架采用可俯仰调节的铰接结构，视觉组件的俯仰角度覆盖范围可满足平地行进观察、近距离低位探测的视角需求，支架与机身的连接位置做了走线预留，内部可容纳视觉模块的信号传输线缆与供电线路，避免外露线缆在行进过程中被剐蹭损坏。机身前部的延伸支撑结构在设计时兼顾了越障辅助与碰撞防护的作用，当机器人遇到高度不超过履带轮半径的垂直障碍时，前部支撑结构可先接触障碍立面，配合履带的驱动力完成越障动作，同时在发生低速碰撞时，前部结构可先吸收冲击能量，保护机身主体的核心部件不受直接撞击。外形尺寸的控制上，整体长宽高比例参考了小型便携探测设备的使用需求，机身宽度控制在可单人携带转运的尺寸区间，履带的轨距与机身长度的比例经过重心校核，在30度坡度路面行进时不会发生纵向倾覆，侧向倾斜角度在25度以内时可保持稳定不侧翻，安装边界方面，所有外凸部件均未超出履带外侧的垂直投影范围，在狭窄通道内通行时不会出现两侧部件剐蹭管壁的问题。设计过程中对外观细节的还原没有牺牲结构的合理性，机身表面的装饰性凹槽实际可作为结构加强筋使用，提升箱式机身的抗形变能力，顶部的检修盖板采用快拆式的卡扣连接结构，无需专用工具即可打开完成内部元器件的检修与更换，履带的张紧机构隐藏在机身侧部的护板内侧，调整张紧度时仅需拆卸侧部护板即可操作，不会破坏整体外观的完整性。这类小型履带机器人的实际应用场景覆盖了室内狭小空间巡检、户外轻度复杂地形的环境探测、科普教育类的机器人教学演示等方向，结构设计上兼顾了外观辨识度与实际作业的功能需求，所有运动部件的连接位置都预留了合理的装配公差，可适配3D打印、小批量注塑等不同的加工工艺，零件的拆分逻辑也考虑了后期装配的便捷性，减少不必要的紧固件使用，降低整体装配难度。
