微型数字舵机结构三维设计

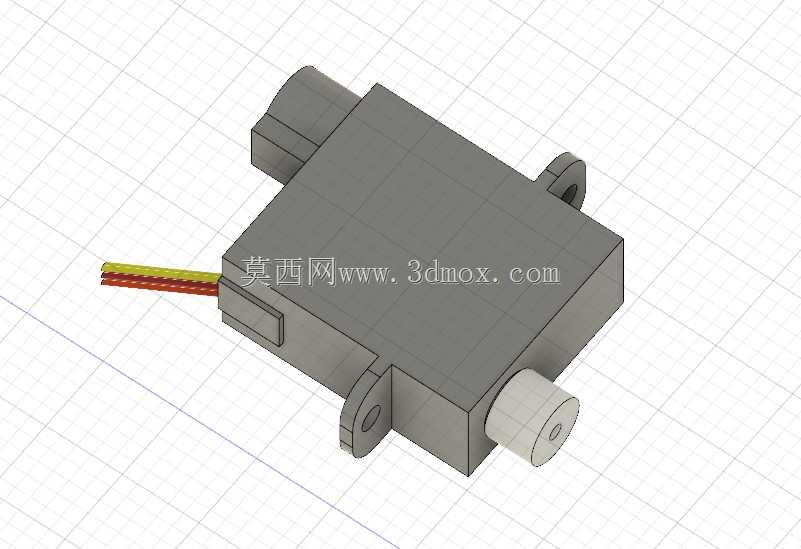

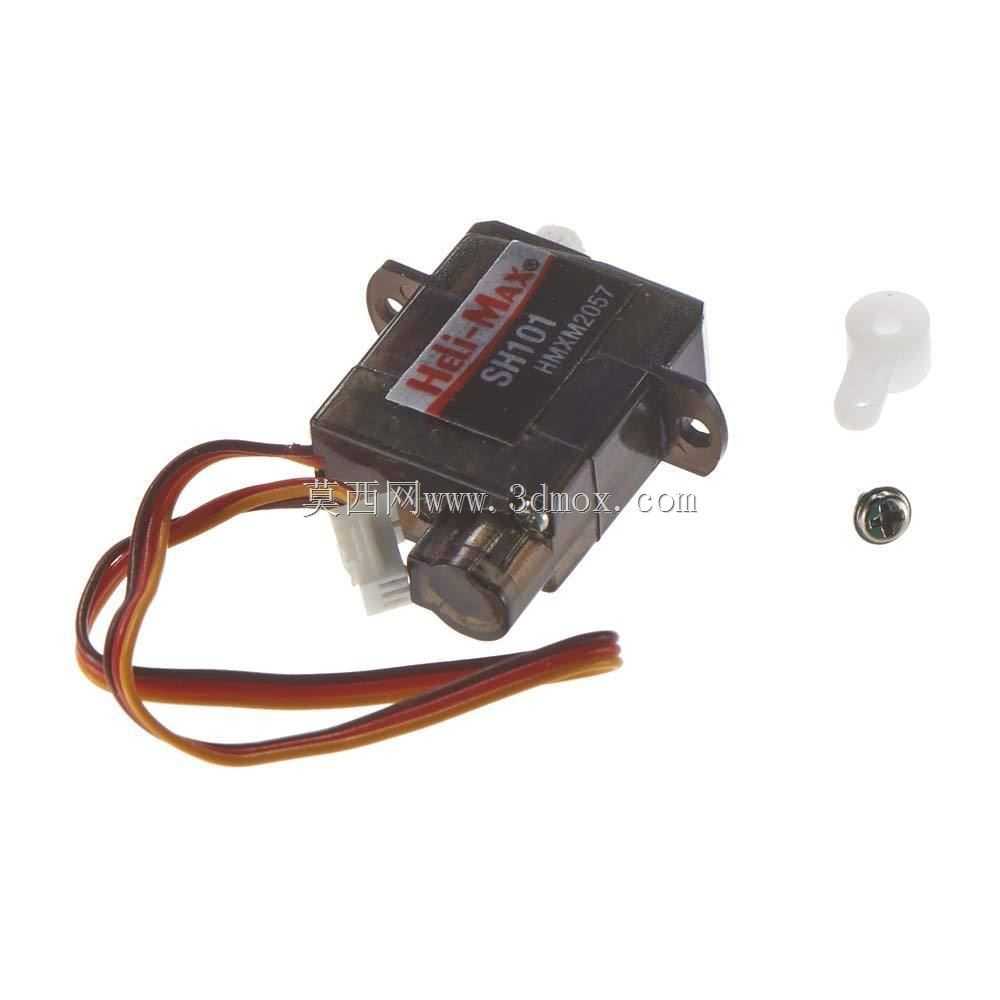

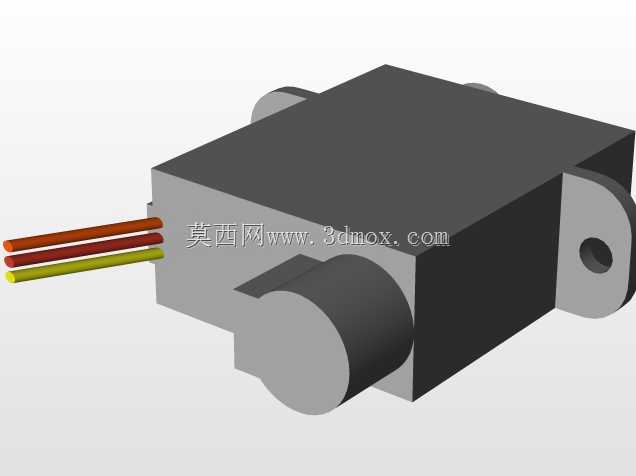

这款微型数字舵机主要面向小型航模、微型仿生机器人、桌面级精密执行机构的动作控制场景，在小型遥控直升机的舵面控制、微型多旋翼飞行器的姿态调整、小型仿生机器人关节驱动这类对安装空间、自重要求严苛的场景中，能够提供精准的角度输出与稳定的扭矩维持能力。从结构设计来看，整体采用方正的盒式主体布局，两侧伸出带安装孔的固定耳，安装耳的孔位与主体外壳一体成型，既保证了安装定位的精度，也减少了额外连接件带来的重量冗余，输出轴端采用台阶式圆柱结构，适配标准的微型舵机摇臂安装接口，出线端从壳体侧部引出三色排线，排线走向贴合壳体侧壁布置，避免在安装后与周边结构产生干涉。设计过程中优先考虑了微型化场景下的空间利用率，内部减速齿轮组、驱动电路板、微型电位器全部集成在封闭的工程塑料壳体内，壳体的分型面沿主体中部分布，合缝处做了定位止口设计，既能够保证上下壳体装配后的同轴度，也可以避免日常使用中灰尘、少量飞溅液体进入壳体内部影响传动精度。安装边界上，主体的长宽尺寸控制在十毫米级，自重不到两克，固定耳的安装孔中心距匹配主流微型航模的安装孔位标准，输出轴的伸出长度经过校核，在安装标准摇臂后不会超出主体的最大外轮廓边界，排线的出线长度预留了足够的装配冗余，同时不会因为过长导致在飞行器飞行过程中产生飘动干扰气动布局。功能特性上，数字控制方式相比传统模拟舵机，具备更好的定位死区控制能力，角度控制精度更高，在小角度微调时不会出现抖动现象，维持扭矩的功耗更低，适合在电池供电的便携、微型设备上长时间工作。在实际选型适配时，需要注意安装面的平面度公差，避免壳体安装后受挤压产生形变，卡滞内部减速齿轮组，输出轴的负载需要匹配额定扭矩范围，避免过载导致齿轮崩齿或者电位器偏移，影响控制精度。这类微型舵机的结构设计核心是在极小的体积内平衡传动强度、控制精度与自重，所有的结构细节都围绕轻量化、高集成度的需求展开，外壳的加强筋都布置在内部受力位置，外部尽量保持平整，减少安装时的空间占用，固定耳的厚度经过强度校核，既能承受飞行过程中的振动载荷，也不会因为过厚增加不必要的重量。
