矩形波导连接用法兰结构设计

在微波射频传输系统的搭建环节，波导法兰是实现不同波导管段、波导器件之间刚性连接与电磁密封的核心配套零件，这类矩形波导法兰主要适配标准矩形截面波导的安装对接需求，常见于雷达馈线系统、微波通信基站馈电链路、卫星地面站射频传输通道、高能微波测试设备的管路搭建场景中，承担着机械定位、端面密封、保证微波信号无泄漏传输的关键作用。

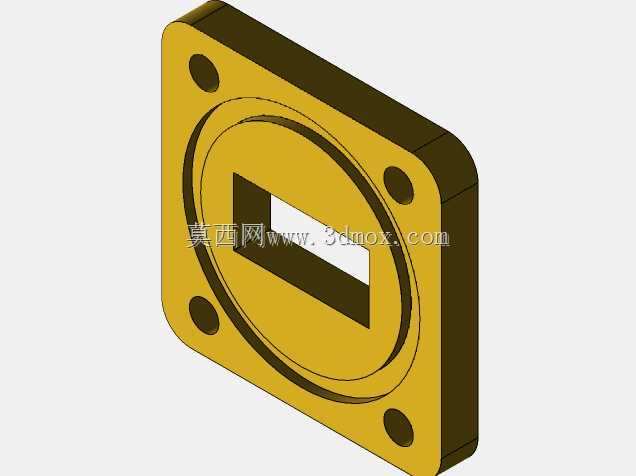

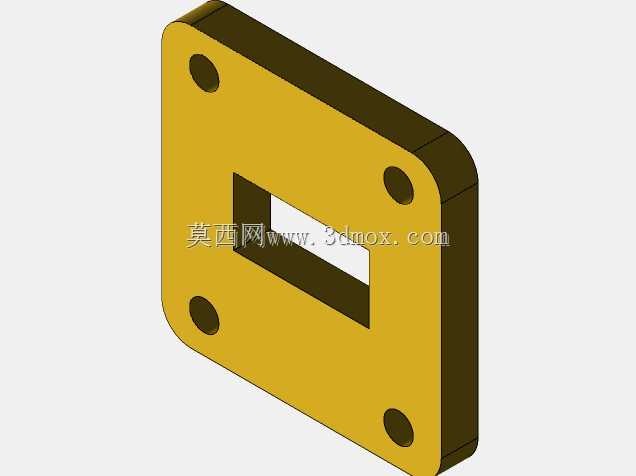

从实际使用的功能需求出发，这款法兰的设计首先围绕波导端口的对齐精度做了结构考量，中心位置的矩形开孔完全匹配对应规格波导的内截面尺寸，开孔周边设置的环形凸台结构，能够在对接时嵌入对应法兰的凹槽内，实现径向的精准定位，避免安装错位导致的波导端口不连续，进而减少信号传输过程中的驻波比升高、插损增大问题。法兰本体采用方形板式结构，四个角位对称布置的通孔为安装螺栓提供穿装空间，孔位的位置度公差严格控制在射频连接要求的范围内，保证螺栓紧固时两端面能够均匀贴合，不会出现局部间隙导致的微波泄漏。

设计过程中，法兰的厚度尺寸需要兼顾结构强度与安装空间限制，过薄的法兰在螺栓紧固时容易产生翘曲变形，破坏端面的平面度，导致对接间隙超标；过厚则会增加整体重量，同时占用过多的轴向安装空间，在机载、星载这类对重量和空间要求严苛的应用场景中，厚度参数需要经过反复校核，在满足结构刚性的前提下尽可能做轻量化处理。法兰的对接端面平面度、表面粗糙度都有较高的加工要求，实际装配时通常会在两端面之间加装导电密封衬垫，配合法兰的压紧力实现电磁屏蔽，防止微波信号从连接缝隙处向外辐射，同时也能阻挡外界的灰尘、水汽进入波导内部，避免波导内壁氧化腐蚀影响传输性能。

从安装边界来看，这款方形法兰的外轮廓尺寸决定了安装时所需的最小操作空间，四个安装孔的中心距需要与对应标准波导法兰的孔位完全一致，保证不同厂商生产的同规格波导器件能够实现互换对接，这也是波导组件标准化设计的基本要求。在实际的系统装配中，这类法兰通常与波导管采用焊接或者一体加工的方式固定，安装时需要保证法兰端面与波导轴线的垂直度，否则对接时会出现端口偏斜，即使螺栓强行紧固，也会造成端面接触不良，长期使用中还容易产生应力集中，导致法兰变形甚至开裂。针对不同的应用频段，法兰的密封结构、紧固螺栓的数量和规格也会做对应调整，高频段的波导尺寸更小，对法兰的加工精度和安装对齐度要求也更高，设计时需要匹配对应频段波导的标准参数，确保连接后的电气性能满足系统设计指标。
