1105规格4000kv四路微型无刷电机结构

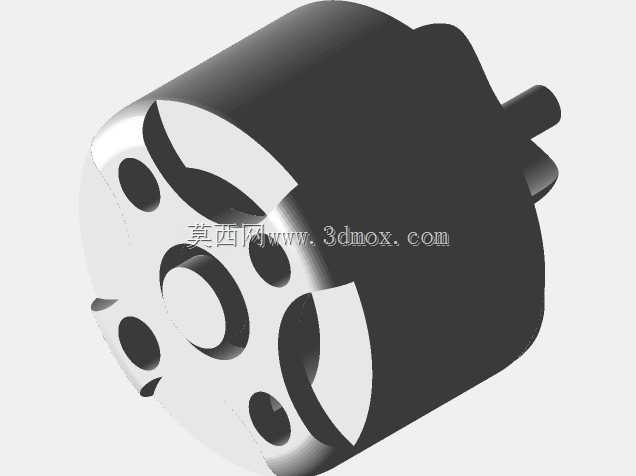

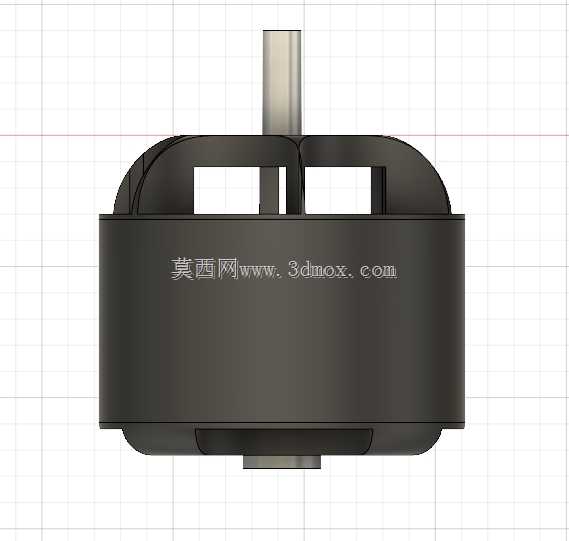

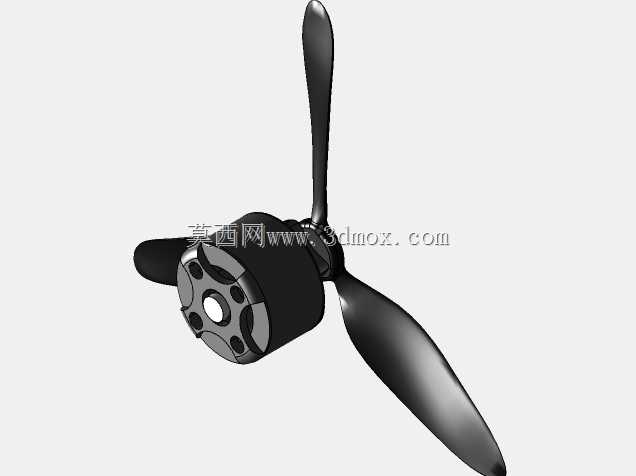

做小型穿越机、微型FPV载具动力选型的时候，1105规格的无刷电机是绕不开的核心部件，这类小尺寸动力单元的输出特性直接决定了微型RC设备的机动表现与续航水平。这款4000kv的四路无刷电机，在设计阶段首先要平衡的就是定子绕组排布与转子磁钢间隙的匹配度，四芯绕组的绕线方式经过多轮迭代，能在低电压输入下维持足够的扭矩输出，避免微型载具做急转、拉升动作时出现动力掉转的情况。从安装边界来看，1105规格对应的电机定子直径为11mm，定子叠厚5mm，整机外壳直径控制在14mm以内，输出轴采用标准1.5mm直径的淬火钢轴，轴伸长度预留6mm，既可以适配常规的2寸桨叶安装座，也能通过转接件连接微型减速组驱动小型轮式RC模型。外壳部分采用一体化铝合金切削结构，上下端盖的定位止口做了0.02mm的公差配合，既可以保证转子转动时的同轴度，减少高速运转下的径向跳动，也能在飞行过程中通过金属外壳快速散出绕组工作产生的热量，避免长时间满油门运行出现磁钢退磁的问题。端盖上预留的两个方形镂空是走线与散热的复合结构，绕组引出线可以直接从镂空位置穿出连接电调，同时镂空结构能引导转子转动时产生的气流穿过定子间隙，带走内部积热。这类微型无刷电机的应用场景并不局限于小型航模，在桌面级微型机械臂、小型云台驱动单元、智能小车的动力模块上也能适配，选型时需要注意安装孔位的孔距为9mm，采用M1.4的螺丝固定即可，安装面的平面度需要控制在0.05mm以内，避免锁紧螺丝时造成端盖变形，卡滞转子。设计建模过程中，绕组部分做了等效简化处理，保留了绕组的排布空间与绝缘间隙，磁钢部分按照径向充磁的结构做了分块建模，外壳的散热筋、轴卡的安装槽位都做了1:1还原，能直接用于动力总成的装配干涉检查，也可以作为微型动力系统选型的参考样件，验证不同桨叶搭配下的安装空间是否充足，避免后续装机时出现桨叶碰壳、走线干涉的问题。
