DIP14直插双列封装IC电子元件三维建模

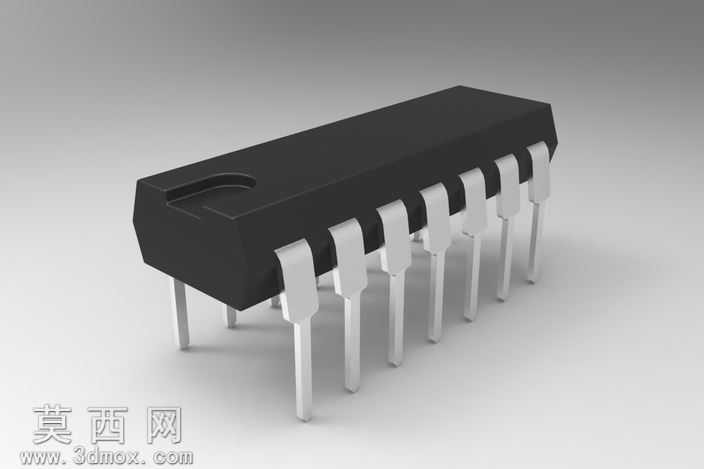

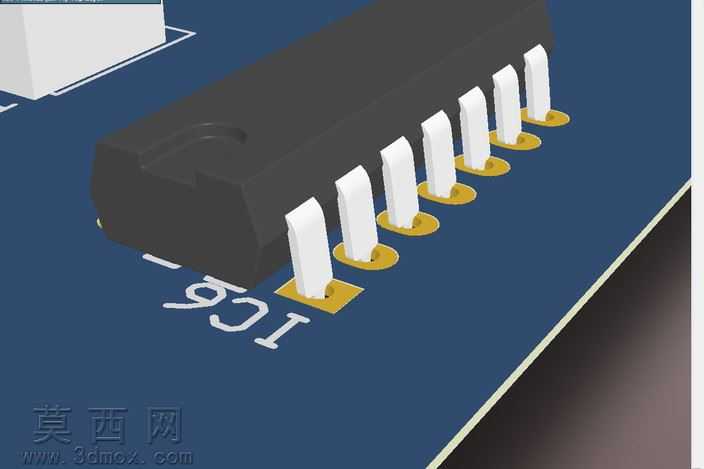

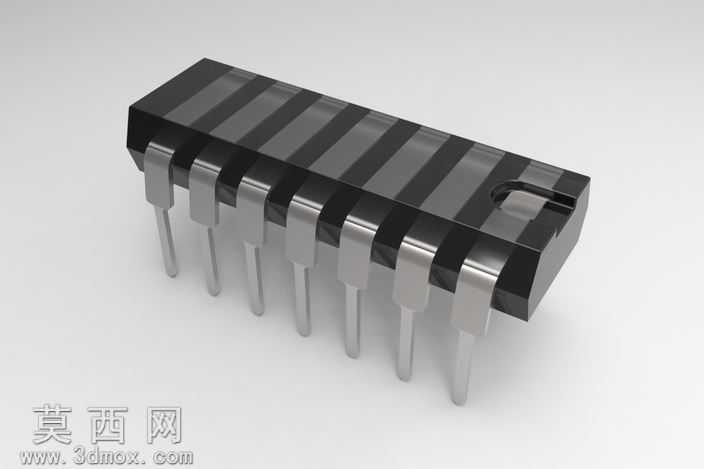

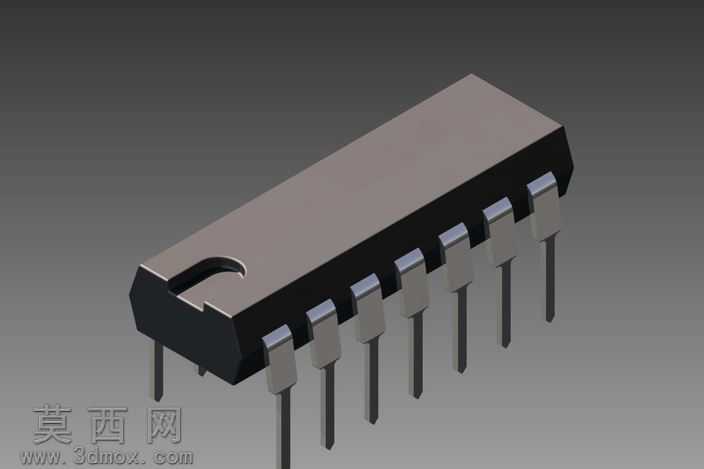

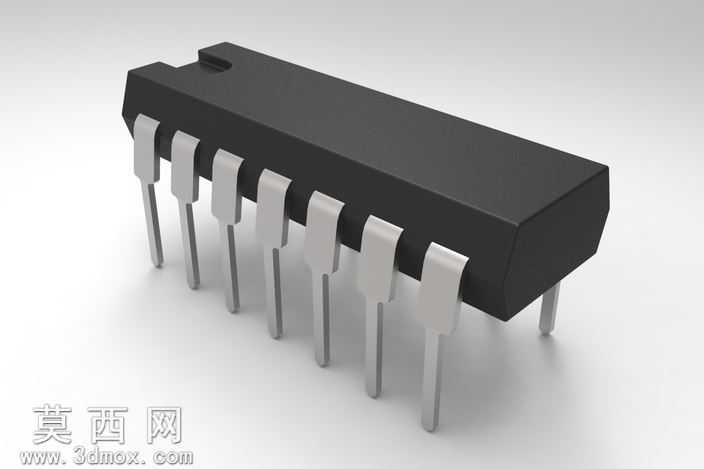

本模型针对DIP14双列直插式集成电路封装进行1:1等比例三维建模，建模过程严格遵循JEDEC标准中DIP14封装的外形尺寸规范，还原真实直插IC的所有结构细节。建模阶段首先以封装的中心定位基准为原点，绘制主体塑封基座的截面轮廓，通过拉伸特征生成黑色环氧塑封主体，主体一端的半圆定位缺口通过切除特征精准制作，该缺口是PCB焊接时区分引脚序号的核心标识，建模时严格控制缺口的圆弧半径与位置公差，确保与实物完全一致。引脚部分采用阵列特征完成14根直插引脚的排布，每根引脚分为与塑封体结合的宽段、过渡段以及伸出的直插细段三个部分，分别通过拉伸、拔模特征制作，引脚的间距严格控制为2.54mm标准间距，两列引脚的列间距为7.62mm，完全匹配标准DIP14焊盘的布局要求，引脚末端做微小倒角处理还原真实元件的引脚加工细节。材质与渲染阶段，塑封主体采用哑光黑色环氧材质，调整材质的粗糙度参数模拟真实塑封件的微磨砂质感，避免过度反光；引脚部分采用镀锡金属材质，添加轻微的表面划痕与氧化做旧效果，还原工业量产直插元件引脚的真实外观，避免过于光滑的失真效果。模型整体结构为实体建模，所有特征均保留可编辑参数，可根据不同厂商的DIP14封装尺寸公差快速调整参数适配不同型号的IC元件。设计思路上优先保障模型在PCB布局仿真场景中的实用性，所有外形尺寸、引脚位置、定位标识均与实物完全对齐，可直接导入Altium Designer、KiCad等PCB设计软件作为3D封装库使用，在PCB3D预览时可精准呈现元件的安装高度、引脚伸出长度，帮助设计者提前检查元件与外壳、周边器件的干涉问题，同时模型也可用于电子类教学演示、电子产品装配动画制作等场景，渲染输出的效果图可清晰展示DIP封装的典型结构特征，帮助初学者快速识别直插IC的引脚定位规则与外形特点。
