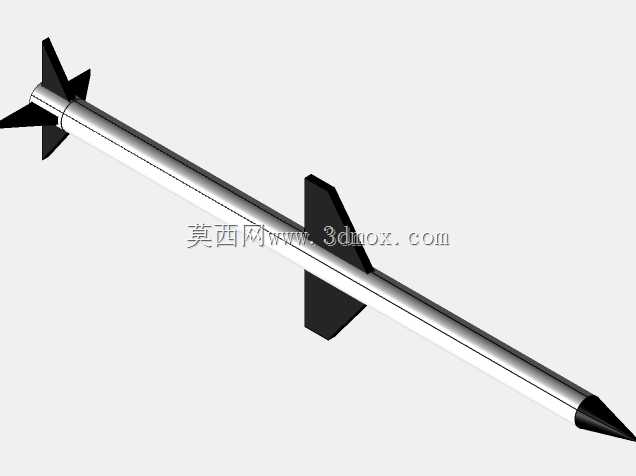

航空制导弹箭结构三维数模设计

该弹体结构采用旋成体气动布局设计，核心气动面分为两组布置：尾部设置四片对称分布的切尖三角稳定尾翼，用于飞行全程的航向稳定，抑制弹体滚转与偏航扰动；弹身中部设置单片可动操纵翼面，负责飞行过程中的俯仰与偏航姿态调整，匹配制导系统的指令输出实现弹道修正。弹身主体为等直径圆柱段，前端设置锥形整流头罩，可有效降低跨音速、超音速飞行阶段的激波阻力，头罩内部预留制导组件安装舱段，可适配导引头、惯性测量单元等制导设备的安装空间，圆柱段依次设置战斗部舱、动力舱、舵机控制舱，各舱段采用端框连接形式，对接面设置定位止口，保证舱段装配的同轴度要求，避免飞行过程中因气动载荷导致舱段错位。尾翼采用翼根与弹身蒙皮一体化连接设计，翼型选用对称菱形低阻翼型，在保证结构刚度的前提下尽可能降低翼面厚度，减少飞行阻力，操纵翼面通过转轴与弹身内部舵机连接，转轴处设置密封挡圈，避免高速气流进入弹体内部影响设备工作。从安装边界来看，弹体整体长径比控制在合理区间，各气动面的展长均不超出弹体径向运输边界，可适配标准机载挂架、地面发射筒的安装尺寸要求，弹身尾部预留动力喷口安装接口，可匹配固体火箭发动机的喷管装配定位，头罩与弹身的连接采用卡扣加密封胶圈形式，既满足地面维护时的快速拆装需求，也能承受高速飞行时的气动加热与压力载荷。在结构强度设计上，弹身蒙皮采用薄壁壳体结构，内部设置环形隔框与纵向桁条支撑，在保证整体结构刚度满足大过载机动要求的同时，尽可能降低弹体结构重量，提升有效载荷占比。尾翼与操纵翼面的前缘均做了钝化处理，避免运输、挂载过程中出现磕碰损伤，同时也能降低翼前缘的气动加热速率。该结构可直接用于航空弹药的气动仿真验证、结构装配干涉检查、教学演示场景，建模过程中严格按照制导弹药的实际气动布局比例搭建，各部件的装配关系完全还原实际产品的连接逻辑，可作为相关装备结构设计的参考基准，也可用于虚拟仿真训练中的弹体结构拆解演示，帮助设计人员快速理解制导弹药的舱段划分与气动面布置逻辑。
