带外螺纹安装端圆形流体喷嘴结构

　　在流体输送与定向喷射的各类工业场景中，这类带外螺纹安装端的圆形喷嘴是应用覆盖极广的基础功能部件，从常规的工业冷却喷淋、工位吹屑除尘，到化工流体均匀布液、小型气动回路的定向喷气，甚至部分实验台架的介质喷射工位，都能见到这类结构的身影。区别于快插式、卡箍式安装的喷嘴，这款采用外螺纹作为安装连接结构的设计，核心是适配预先在安装基板上加工出对应内螺纹孔的装配场景，螺纹连接的密封可靠性、抗振动松脱能力，更适合存在持续介质压力冲击、设备运行伴随小幅振动的工况，不会因为长期运行出现喷嘴移位、密封面泄漏的问题。

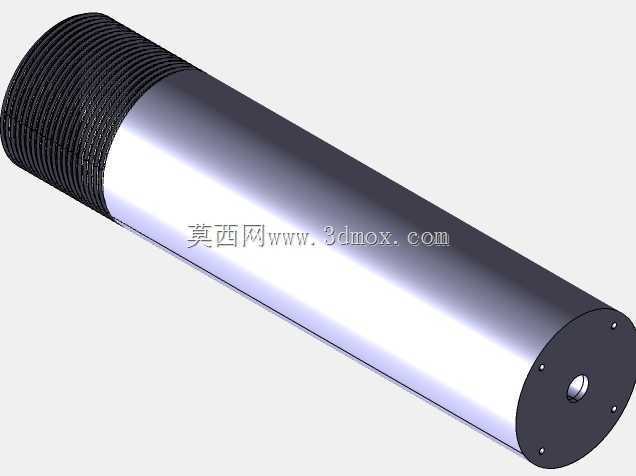

　　从结构设计逻辑来看，整个喷嘴采用一体化圆柱主体构型，没有多余的拼接结构，主体外圆做光滑处理，减少介质流经外表面时的紊流挂壁，也能避免安装过程中尖锐棱边划伤操作人员或配套密封件。一端加工连续标准外螺纹，螺纹段长度经过匹配计算，既保证拧入基板螺纹孔后有足够的啮合牙数承受介质工作压力，又不会因为螺纹过长导致末端突出基板另一侧影响其他部件排布；螺纹与光滑主体段的衔接位置做了退刀槽处理，既符合机加工艺的退刀要求，也能给安装时的密封垫圈预留压紧空间，装配时将密封垫圈套在光滑段靠近螺纹的位置，拧紧喷嘴后垫圈被压合在基板表面与退刀槽端面之间，形成可靠的端面密封，不需要额外在螺纹上缠绕生料带也能保证密封性能，减少现场装配的工序复杂度。

　　喷嘴的另一端为封闭端盖结构，端盖与主体采用同轴设计，端面上均匀分布多个小直径紧固孔，端盖中心开设单孔圆形喷口，这种中心单喷口的设计，能让进入喷嘴内腔的介质在稳压后从中心喷口定向喷出，喷射流的聚中性能更好，不会出现多喷口结构的流道干涉、喷射角度偏移问题。喷口的内孔做了倒角过渡处理，避免直角棱边在高压介质长期冲刷下出现磨蚀扩口，延长喷嘴的连续使用寿命；端盖上的紧固孔主要用于后期维护拆解，当喷嘴长期使用出现喷口堵塞、内腔结垢时，可以通过对应规格的工具拧入紧固孔，将端盖与主体拆分，对内腔和喷口进行彻底清理，不需要整体更换喷嘴，降低设备运维的配件成本。

　　从安装边界尺寸来看，整个喷嘴的主体外径与螺纹段外径做了阶梯差设计，光滑主体段的外径略大于螺纹大径，安装时当光滑段端面贴合到基板表面的密封垫圈时，即可判定拧紧到位，不需要操作人员额外控制拧入深度，降低现场装配的对位难度。安装时只需要在基板上按照螺纹规格加工对应精度的内螺纹孔，保证孔位周边的平面度满足密封垫圈的压合要求即可，不需要额外设计定制安装支架、固定压块等配套结构，能大幅简化配套设备的结构设计工作量。在实际选型适配时，需要根据喷射介质的类型、工作压力范围匹配对应喷口直径的规格，同时根据基板的厚度选择对应螺纹长度的型号，保证螺纹啮合长度满足压力等级要求；如果用于腐蚀性介质喷射场景，只需要更换对应耐蚀材质的坯料加工即可，整体结构不需要做大幅调整，结构的通用性适配性较强。

　　在实际生产加工环节，这类喷嘴的主体结构可以采用棒料直接通过数控车削一次加工成型，螺纹段采用标准螺纹车削工艺保证配合精度，端盖的紧固孔和中心喷口通过钻削工序完成，加工工序短，尺寸一致性容易控制，适合批量生产加工。装配到设备上之后，日常巡检只需要检查密封位置是否存在介质渗漏、喷口喷射方向是否出现偏移即可，维护难度极低，即使在空间狭窄的设备内部安装，也能通过普通扳手完成拧紧和拆卸操作，不需要特殊的专用工装。
