星载通信卫星主体结构三维设计

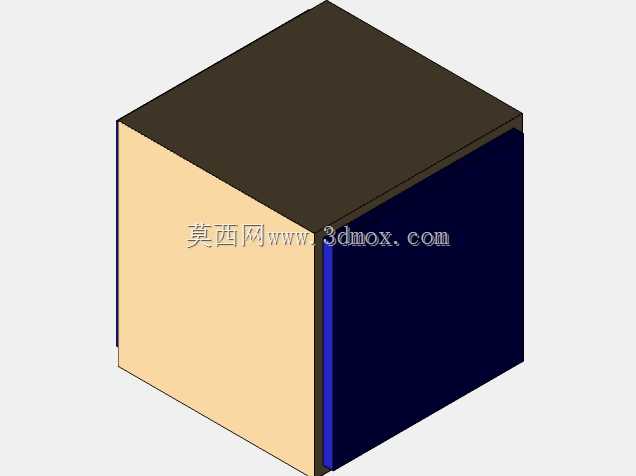

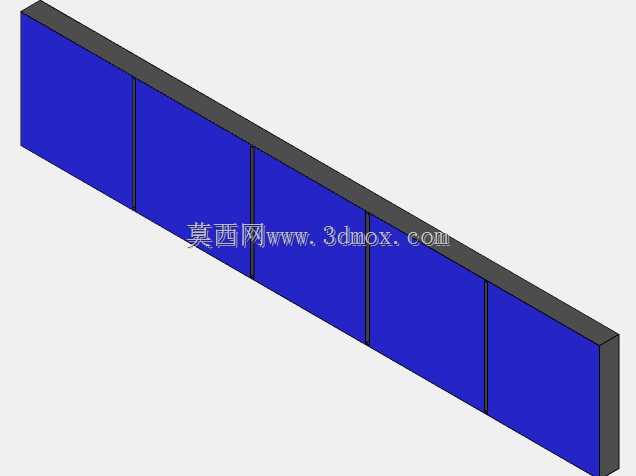

　　本次呈现的卫星主体结构设计，围绕近地轨道通信任务的实际需求展开，在结构布局阶段优先考虑星载设备的安装兼容性与空间利用率。星体主承力舱采用立方体构型，这类构型的优势在于各安装面的平面度易控制，内部设备的安装基准统一，可大幅降低总装阶段的调平工作量，舱体各面预留的设备安装接口均按照通用星载设备的安装孔位规范设计，可适配通信转发器、姿控飞轮、电源控制器等核心单机的安装需求，安装边界预留足够的操作空间，满足单机拆装时的工具操作余量，避免后期维护时出现干涉问题。两侧延伸的太阳能帆板采用分段式基板设计，每段基板之间通过铰接结构连接，在发射阶段可完全折叠贴合于星体侧壁，入轨后通过解锁机构逐段展开，展开后的帆板平面与星体纵轴保持垂直，

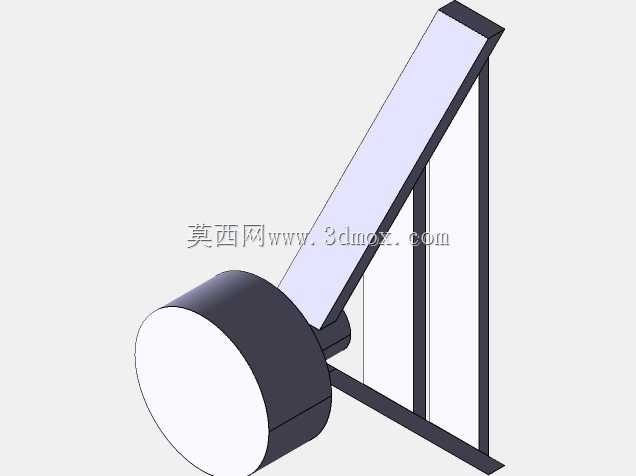

　　保证对日定向时的受光面积最大化，帆板与星体之间的连接支架采用轻量化镂空结构，在保证结构刚度满足发射阶段过载要求的前提下，尽可能降低结构重量，提升整星的有效载荷占比。星体朝向地面的一侧安装有两副抛物面通信天线，天线的安装支架具备两自由度调节能力，可在入轨后根据地面测控指令调整指向角度，实现对地面服务区域的信号覆盖，天线馈源的安装位置经过反复校核，保证抛物面的焦点位置精度满足信号收发的增益要求，避免因安装偏差导致信号损耗过大。在设计过程中，整星的质心位置经过多轮配平调整，确保质心落在运载火箭的对接轴线上，降低发射阶段的姿态控制难度，星体外部的走线槽均设置在结构加强筋的内侧，既可以避免空间微流星体对线缆的直接冲击，

　　也能减少线缆外露带来的温度交变影响，保证星上线缆的工作稳定性。帆板基板的表面预留太阳能电池片的粘贴定位槽，电池片粘贴后与基板表面齐平，避免凸起结构影响帆板折叠时的贴合度，同时减少入轨后原子氧对电池片边缘的侵蚀。星体各结构件的连接方式优先采用可拆卸紧固件，便于总装阶段的设备调试与更换，关键承力部位的紧固件均设置防松结构，适应发射阶段的振动与冲击环境，避免连接失效。
