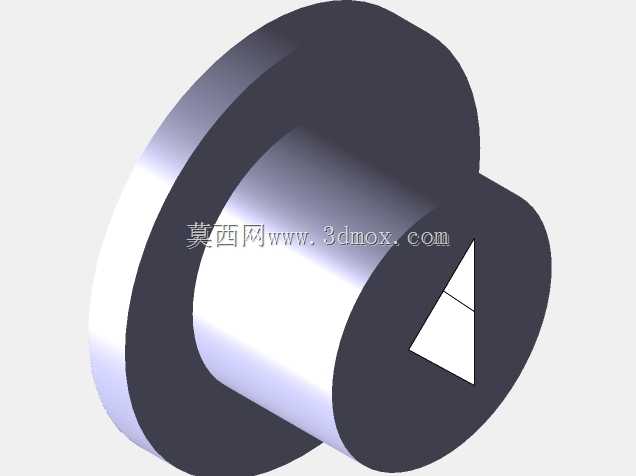

带三角形通流孔的法兰式喷嘴结构

这类带三角形通流截面的喷嘴，在表面处理、农业植保、工业喷淋等场景里都有适配空间，和常规圆形喷孔的喷嘴相比，三角形流道喷出的流体覆盖边界更规整，不会出现圆形喷口边缘雾化过度导致的喷淋盲区，在需要定区域覆盖的工位上，比如PCB板蚀刻喷淋、果蔬表皮清洗、小型工件表面涂覆前的吹扫工序里，能减少流体浪费，也能避免相邻喷嘴的喷射范围出现过度重叠导致的局部冲蚀问题。从结构设计来看，整体采用带凸缘的筒式结构，一端的法兰凸缘是安装定位基准，安装时可以直接贴在对应管路的安装端面上，靠凸缘的端面贴合保证密封，不需要额外加工外螺纹来拧接，对于壁厚较薄的管路分支来说，这种法兰式安装的受力更均匀，不会因为螺纹旋紧的力矩导致管路接口变形。筒身部分的长度是根据安装位的避让空间来定的，设计时要保证喷口端面伸出安装面板一定距离，避免流体沿着安装面板表面流挂，影响喷射角度的准确性。流道部分从入口端开始做平滑过渡，到出口端收为正三角形截面，这里要注意三角形的三个内角不能做尖锐直角，要留微小的工艺圆角，避免加工时应力集中导致喷口边缘崩缺，同时也能减少流体在尖角位置形成涡流，降低流阻损失。安装边界上，法兰凸缘的外径要比筒身外径大出足够的尺寸，预留密封垫圈的放置空间，同时凸缘上可以根据实际安装需求加工沉孔或者通孔，用来穿装固定螺栓，安装时要保证三角形喷口的其中一条边和喷淋目标区域的边缘平行，这样喷出的扇形或者三角锥形流场才能和目标覆盖区域完全匹配，不会出现角度偏转导致的覆盖偏移。另外筒身的壁厚设计要兼顾强度和流道通径，在保证额定工作压力下不会发生形变的前提下，尽量扩大流道的有效通流面积，减少流体在流道内的压力损失，保证出口处的喷射压力达到设计要求。这类喷嘴在选型时，要注意三角形喷口的内切圆直径和目标喷射距离的匹配关系，喷射距离越远，喷口的内切圆尺寸要对应调整，同时要根据流体的介质属性调整流道内壁的粗糙度要求，如果是输送带有微小颗粒的流体，内壁要做抛光处理，减少颗粒挂壁堵塞流道的概率。
