三螺栓安装式重载脚轮固定支座结构

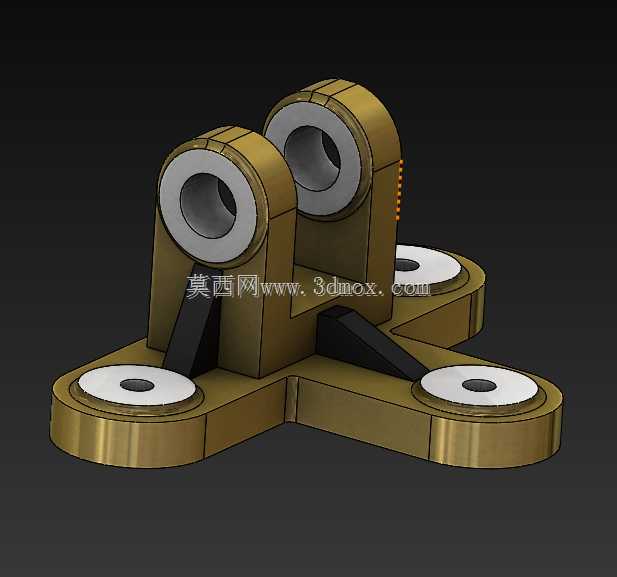

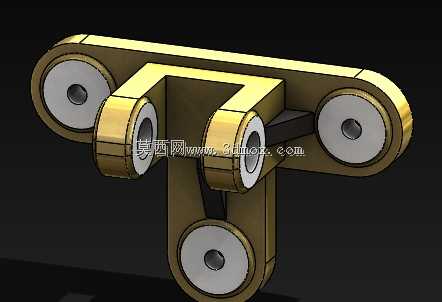

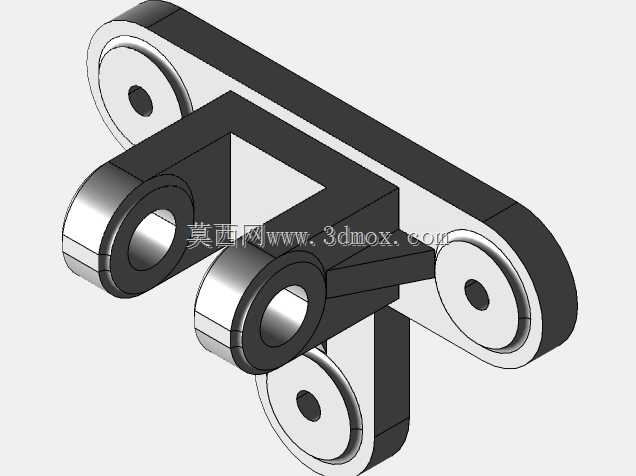

这类三螺栓安装的脚轮支座，多用于仓储物流周转车、轻型移动工装台、车间工位器具的底部轮组承载环节，区别于单螺栓安装的轻型脚轮支架，三螺栓的固定形式能将轮组承受的动载荷、侧向冲击力均匀分散到安装基板上，避免长期使用后安装孔位开裂、支座变形的问题。从结构设计逻辑来看，支座主体采用弯折一体的承力框架，上方三个带衬套的铰接孔位分别对应脚轮的轮轴安装与转向限位结构，下方预留的轮体安装位可适配对应直径的万向轮或定向轮，铰接孔内的金属衬套能降低轮轴转动时的磨损，延长支座整体使用寿命，无需频繁更换轮组连接部件。实际选型时需要注意安装边界尺寸，该支座适配的安装面开孔间距对应10mm规格螺栓，安装面到支座底部的垂直高度为20mm，轮体安装位的铰接孔直径为7mm，选型前需要核对移动设备底部的安装梁宽度、预留的轮组安装空间高度，避免出现支座安装后与设备底部结构干涉、轮体转动剐蹭设备底板的问题。在车间实际应用场景中，这类脚轮支座常搭配聚氨酯包胶轮使用，既可以承受单轮50-80kg的额定载荷，也能在环氧地坪、水泥地面上平稳移动，转向结构的间隙设计预留了0.2mm的活动量，既保证转向灵活无卡滞，也不会因间隙过大出现轮组晃动、推行时跑偏的问题。结构建模过程中，承力弯折处做了R2的圆角过渡，避免应力集中导致的支座断裂，所有安装孔位的同轴度公差控制在0.1mm以内，保证轮轴安装后无偏斜，轮体转动时不会出现偏磨、异响的问题。不同于冲压成型的薄铁皮脚轮支架，该支座的结构厚度经过载荷校核，在承受冲击载荷时不会出现弯折变形，适合用在需要频繁移动、承载中等重量工件的工位器具上，比如生产线旁的物料周转车、工具存放柜、移动检测工作台等场景，安装时只需在设备底部的安装梁上对应开好三个螺栓孔，用配套螺栓紧固即可完成轮组的固定，后期维护时只需拆卸对应孔位的销轴即可更换轮体，无需整体拆卸支座，降低设备维护的时间成本。
