在各类旋转传动场景中,这类球轴承是应用覆盖范围极广的基础支撑构件,从中小型电机输出轴、机床主轴传动端、家用电机转子支撑,到自行车花鼓、输送线托辊、小型泵类叶轮轴端,都能见到这类结构的身影。它的核心作用是在轴与轴承座之间建立滚动摩擦副,将轴运转过程中的径向载荷、部分轴向载荷通过滚动体均匀传递到座圈,大幅降低轴系旋转时的摩擦阻力,同时约束轴的径向跳动范围,保证轴上零件的运转同轴度。

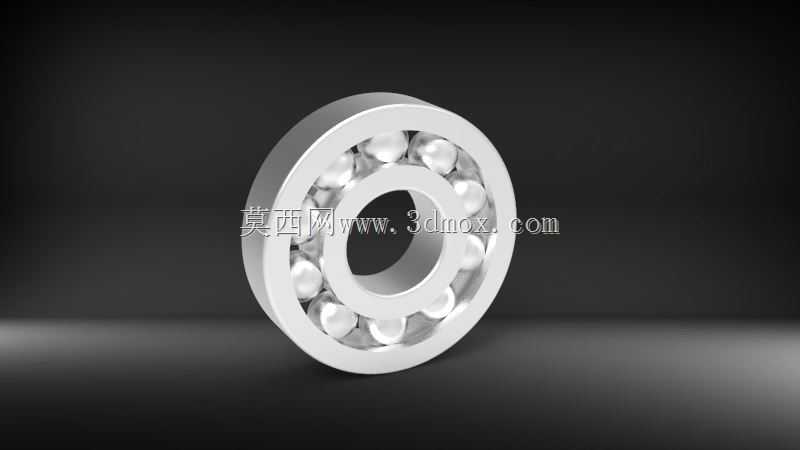

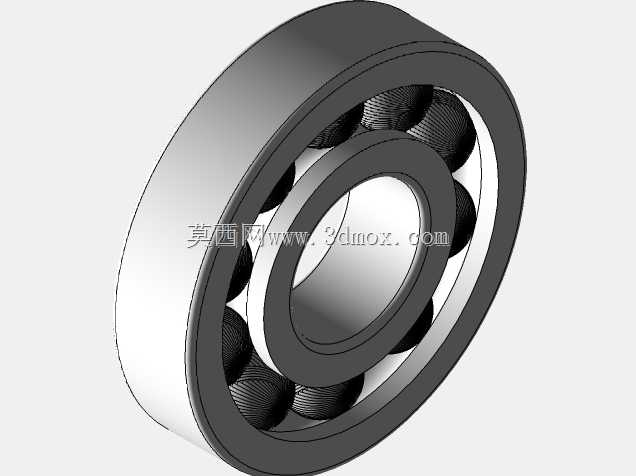

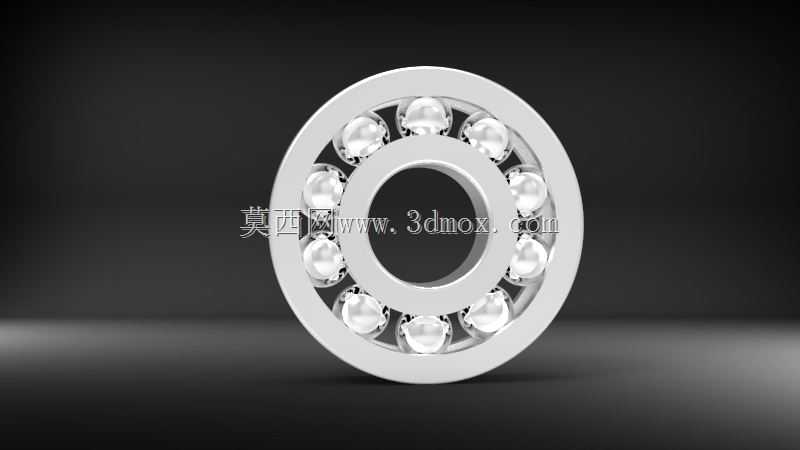

从结构设计逻辑来看,这类轴承主要由内圈、外圈、钢质滚动体、保持架四个核心部分组成。内圈通常与轴采用过盈配合随轴同步旋转,内圈外侧加工有连续的弧形滚道,滚道的曲率半径略大于滚动体半径,保证滚动体与滚道之间为点接触状态,既可以降低接触应力集中,也能给滚动体提供稳定的滚动导向。外圈一般装配在轴承座孔内,多数工况下为固定状态,部分特殊传动场景下也会设计为外圈旋转、内圈固定的形式,外圈内侧的滚道参数与内圈滚道匹配,共同构成滚动体的循环运行轨道。滚动体采用高碳铬轴承钢经淬火磨削加工而成,表面硬度达到HRC61-65,均匀排布在内外圈滚道之间,是传递载荷的核心载体,滚动体的直径一致性、圆度误差直接决定轴承运转的平稳性与噪音水平。保持架多采用冲压钢板或工程尼龙制作,作用是将相邻滚动体均匀分隔开,避免滚动体在运转过程中相互接触摩擦,同时引导滚动体在滚道内有序循环,在轴承无载荷区还能防止滚动体脱落。
在安装边界设计上,这类轴承的轴向尺寸紧凑,径向截面尺寸远小于同载荷等级的滑动轴承,非常适合安装空间受限的轴系布局。选型匹配时需要重点关注轴颈与内圈的配合公差,旋转工况下内圈与轴通常采用k5、m6级过渡或过盈配合,防止内圈与轴之间出现相对滑动造成轴颈磨损;外圈与轴承座孔的配合则根据载荷特性选择,固定外圈的工况多采用H7级间隙或过渡配合,方便装配拆卸,同时允许外圈在热胀冷缩时产生微小轴向位移,避免轴承出现附加轴向载荷。安装过程中需要注意,施加装配力时只能压装对应配合的套圈,不能通过滚动体传递装配力,否则会造成滚道表面压痕,直接导致轴承运转噪音增大、寿命缩短。
从功能特性来看,这类轴承的摩擦系数通常在0.001-0.005区间,远低于铜套类滑动轴承,启动阻力小,在中高速旋转工况下的温升控制表现优异,同时具备一定的调心性能,当轴与轴承座孔存在小角度的同轴度误差时,仍可以正常运转,不会出现卡滞现象。不过受接触面积限制,它的承载能力低于同尺寸的滚子轴承,更适合中低载荷、高转速的传动场景,在冲击载荷较大的重载工况下,需要搭配滚子轴承组合使用。日常运维中,这类轴承需要根据运转转速、环境温度定期补充润滑脂,润滑脂可以在滚道与滚动体表面形成油膜,进一步降低摩擦磨损,同时阻挡外界粉尘、水汽进入轴承内部,避免滚道出现锈蚀、磨粒磨损。在三维建模过程中,需要重点保证滚道曲率、滚动体直径、保持架兜孔间隙的参数准确性,装配时要预留合理的轴向游隙,游隙过小会导致轴承运转温升过高,游隙过大则会造成轴系跳动超差,影响传动精度。
