机器人基座安装固定法兰环结构设计

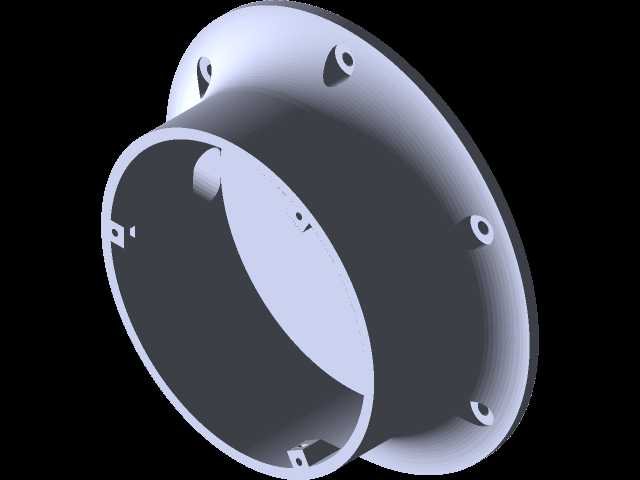

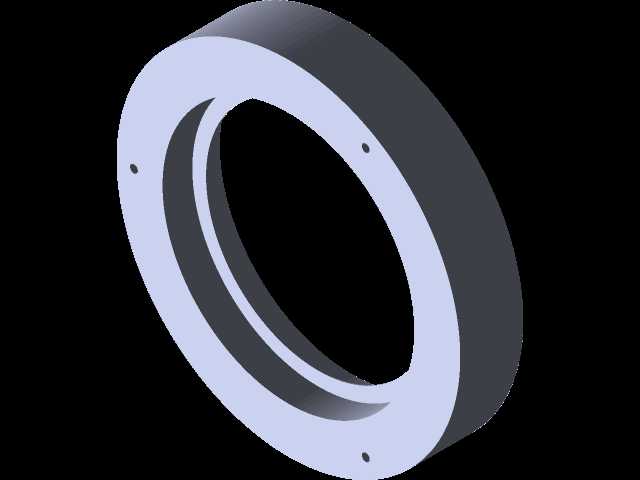

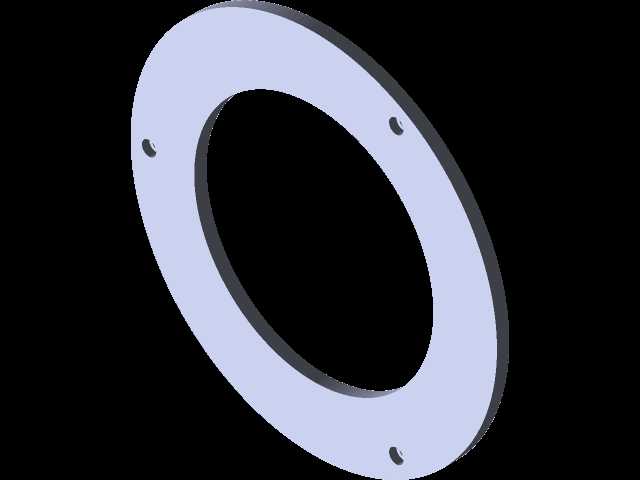

这款环形法兰构件主要用于工业机器人基座与地面安装基面、或机台安装面之间的定位连接，在机器人工作站搭建场景中，承担载荷传递、安装定位、间隙补偿的核心作用，是落地式工业机器人安装环节必不可少的配套结构件。从结构设计来看，构件整体为等厚薄壁环形结构，内孔直径匹配机器人基座底部的出线或凸台避让需求，外圆尺寸贴合机器人底座的安装轮廓边界，环体上均匀分布的三个沉头安装孔，孔位角度经过严格校核，与主流六轴工业机器人底座的安装孔位形成对应，安装时螺栓穿过沉孔后可将法兰环与基面锁紧，同时法兰环的上下端面均经过平面度处理，保证安装后机器人底座不会出现偏斜，避免长期运行中因安装面不平导致的关节轴承额外载荷。设计过程中优先考虑了安装适配性，环体厚度经过载荷校核，可承载中小型六轴机器人满负载运行时的倾覆力矩，不会出现受压变形；沉孔的深度设计保证螺栓锁紧后头部不会突出法兰端面，避免机器人底座安装时出现虚接问题。内孔的尺寸预留了足够的走线空间，机器人底座的动力线缆、信号线缆可直接从内孔穿过接入地面线槽，无需额外在基座旁开设走线口，优化工作站的布线整洁度。在实际产线应用中，这类法兰环常被用于机器人安装基面的高度微调，当现场地面平整度存在小幅偏差时，可通过选配不同厚度的该类法兰环补偿安装高度差，无需重新处理地面基面，大幅缩短工作站的现场安装调试周期。同时环体的材质选用常规结构钢即可满足使用需求，加工时仅需完成车削外圆与内孔、钻沉孔、端面铣平几道常规工序，加工成本低，互换性强，可适配多款同安装孔距的工业机器人基座安装需求。安装边界方面，法兰环的外圆直径比机器人底座安装边小2-3mm，安装时可快速对齐中心，无需额外制作定位工装，三个安装孔的位置度公差控制在0.1mm以内，保证螺栓穿装时无需强行铰孔，降低现场安装的施工难度。环体的边缘做了小倒角处理，避免安装搬运过程中锐边划伤施工人员，也能减少安装时与底座漆面的刮蹭。
